8.2 Singe-Line-Diagramme

8.2.1 AGC 145

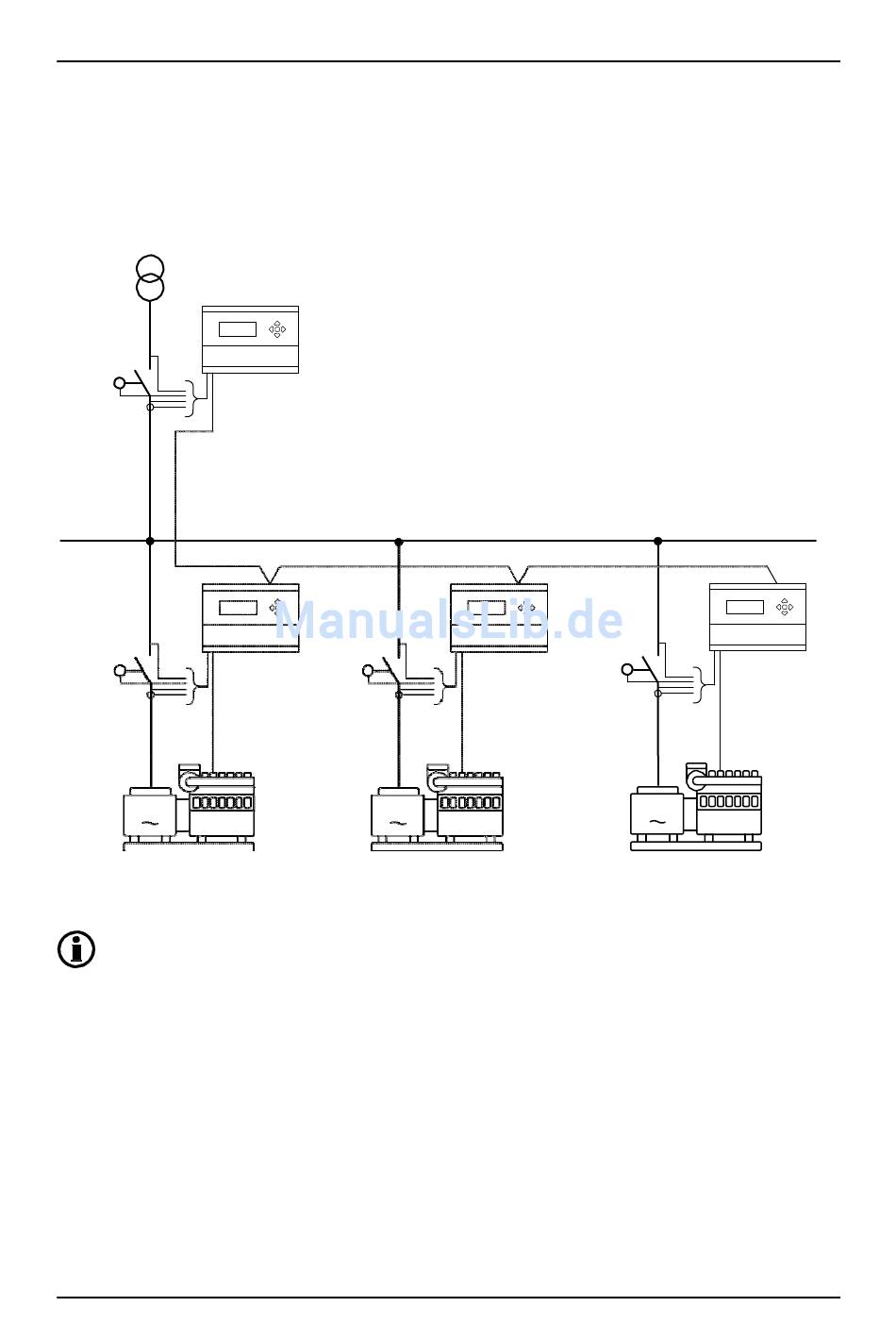

Das nachstehende Diagramm zeigt eine exemplarische Applikationskonfiguration, bei der eine AGC 145 den
Netzschalter steuert und über den CAN Bus mit drei AGC 242 auf den Generatoren kommuniziert. Die
Dieselgeneratoren können auf der Sammelschiene synchronisiert werden, der Netzschalter hingegen nicht.
Mains 17
Mains
breaker
AGC 145
(MB 17)
Generator
breaker
AGC 242
(GB 1)
G
Diesel generator set 1
Darüber hinaus können die AGC-3 und AGC-4 in einem Power-Management-System mit der
AGC 145/146 verwendet werden.

8.2.2 AGC 146

Das nachstehende Diagramm zeigt eine exemplarische Applikationskonfiguration, bei der eine AGC 146 den
Netzschalter und den Kuppelschalter steuert und dabei mit der AGC 242 auf den Generatoren kommuniziert.
DEIF A/S
Busbar
CANbus
Generator
breaker
(GB 2)
G
Diesel generator set 2
Power-Management (nur AGC 14X)
Generator
breaker
AGC 242
(GB 3)
Diesel generator set 3
AGC 242
G
