3.8.2 Startsequenz

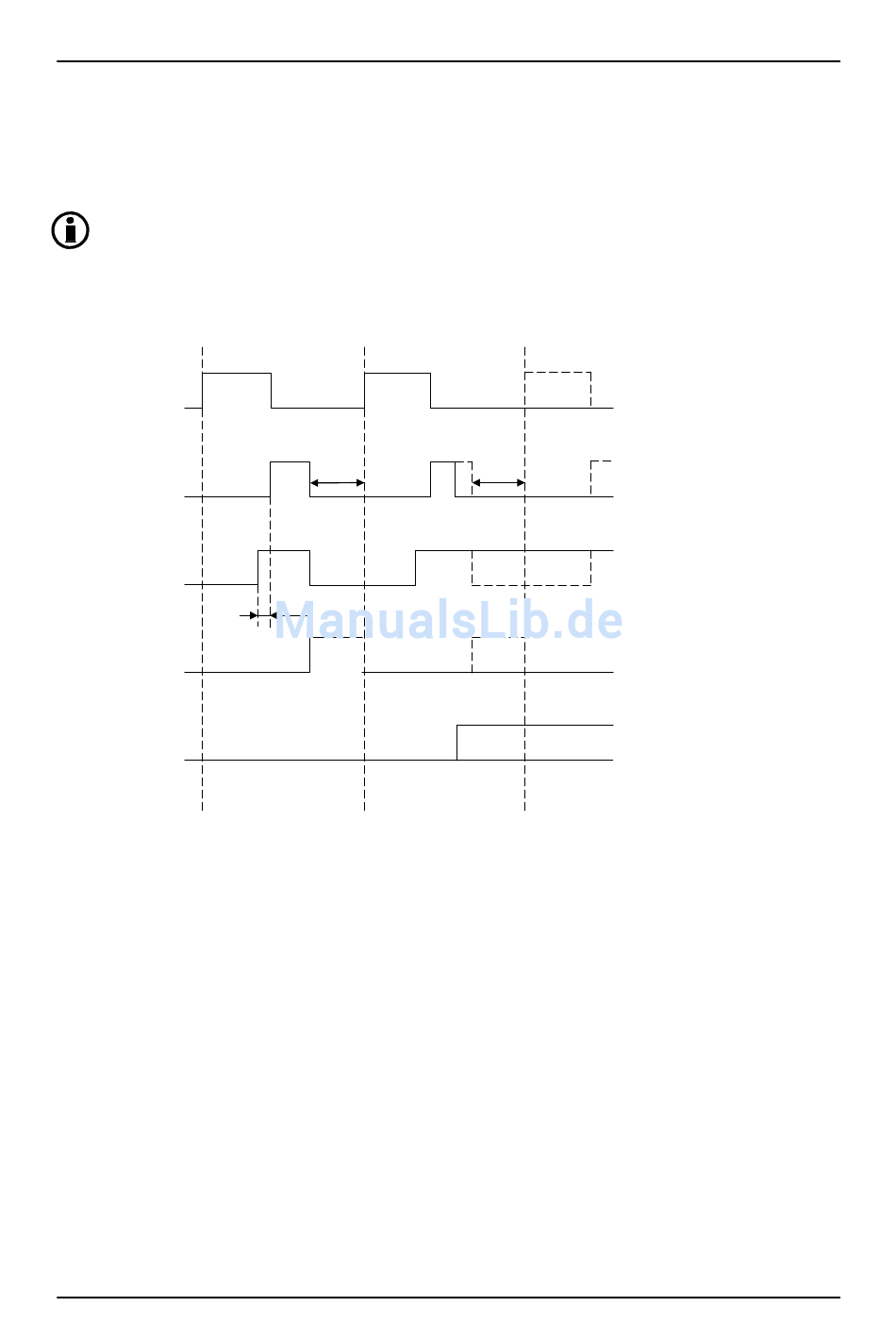

Die folgenden Zeichnungen zeigen die Startsequenz des Aggregates mit „normaler Startvorbereitung" und mit
„erweiterter Startvorbereitung".
Der Betriebsmagnet wird immer eine Sekunde vor dem Startrelais eingeschaltet (Anlasser).
Die drei Illustrationen sind unterschiedlich. Für korrektes Verständnis bitte sorgfältig lesen.
Start prepare
Crank (starter)
Run coil
Stop coil
Running feedback
1st start attempt
DEIF A/S
Start sequence:
Normal start prepare
t
OFF
1 sec.
2nd start attempt
Beschreibung der Funktionen
t
OFF
3rd start attempt
