6.22 Drahtbrucherkennung

Wenn die Sensoren, die mit den Multi-Eingängen und den analogen Eingängen verbunden sind,
überwacht werden müssen, kann die Drahtbruchfunktion für jeden Eingang aktiviert werden. Liegt der
gemessene Eingangswert außerhalb des definierten Messbereichs, wird er als Kurzschluss oder
Drahtbruch an- genommen. Ein Alarm mit einer konfigurierbaren Fehlerklasse wird aktiviert.
Eingang
4-20 mA
Pt1000
RMI Öl, Typ 1
RMI Öl, Typ 2
RMI Temp, Typ 1
RMI Temp, Typ 2
RMI Temp, Typ 3
RMI Kraftstoff, Typ 1
RMI Kraftstoff, Typ 2
RMI konfigurierbar
Niveauschalter
Prinzip

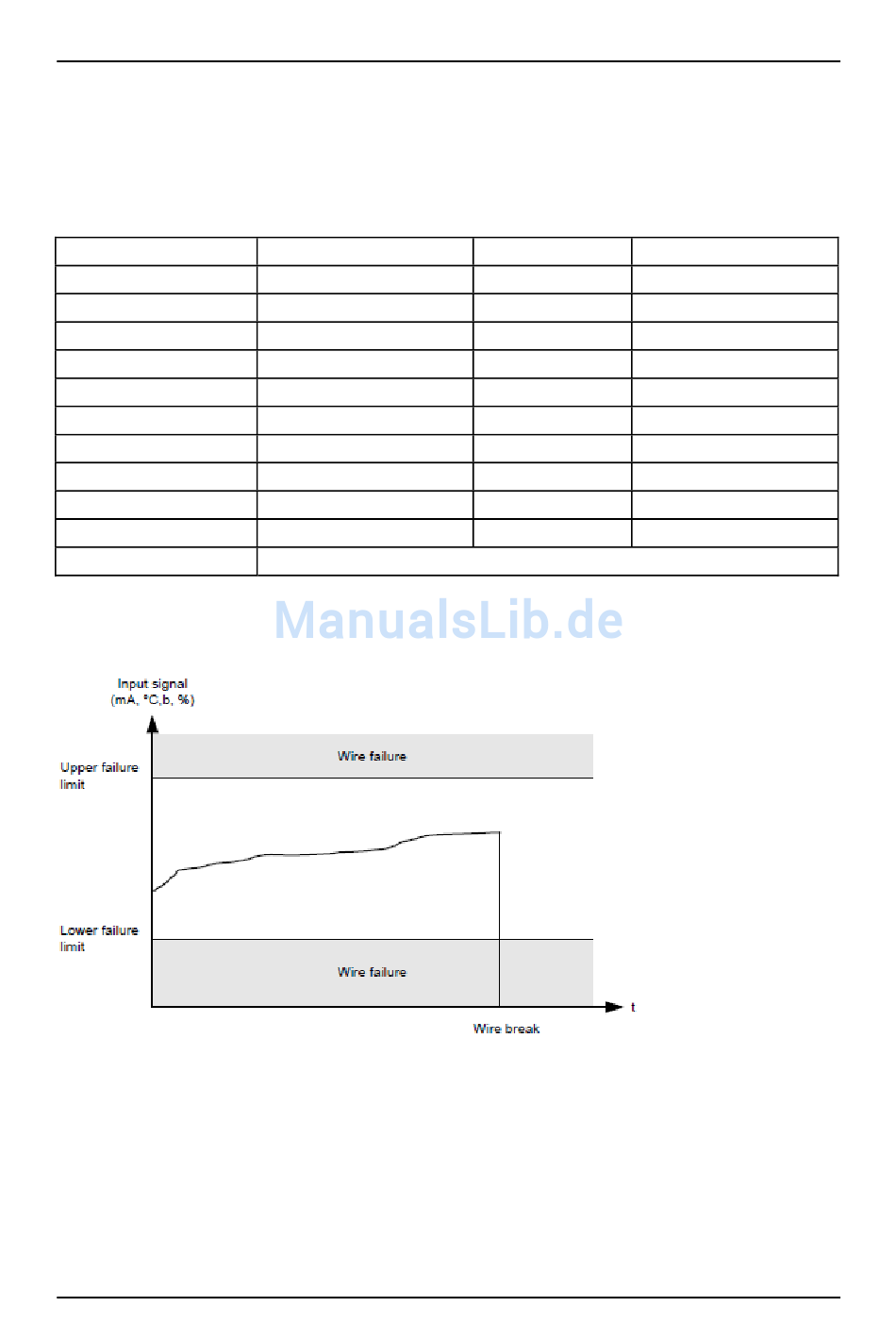

Die Abbildung zeigt, dass der Messwert bei Drahtbruch auf Null zurückfällt. Dann wird ein Alarm
ausgelöst.
DEIF A/S
Drahtbruchbereich
< 3 mA
< 823 Ohm
< 1,0 Ohm
< 1,0 Ohm
< 4,0 Ohm
< 4,0 Ohm
< 0,6 Ohm
< 0,6 Ohm
< 1,0 Ohm
< kleinster Widerstand
Nur bei geöffnetem Schalter aktiv
Normalbereich Drahtbruchbereich
4-20 mA
-
-
-
-
-
-
-
-
- > größter Widerstand
Zusätzliche Funktionen
> 21 mA
> 1941 Ohm
> 195,0 Ohm
> 195,0 Ohm
> 488,0 Ohm
> 488,0 Ohm
> 97,0 Ohm
> 97,0 Ohm
> 195,0 Ohm
