7.2 Spannungsabhängiger Überstrom
Der spannungsabhängige Überstrom ist eine Schutzfunktion für Generatoren ohne Erregung durch
Permanentmagnete. Die Funktion behandelt den Spannungseinbruch bei einem Kurzschluß. Bei einem
Kurzschluß bricht die Spannung ein, der Strom steigt für einen kurzen Moment und bricht dann auf einen relativ
kleinen Wert ein. Der Kurzschlussstrom kann unter den Nennstrom des Aggregates fallen und kann von den
anderen Schutzfunktionen nicht detektiert werden. Dies könnte zu Personen- oder Sachschäden führen. Über
den Spannungseinbruch kann diese Funktion einen niedrigeren Strom zur Auslösung verwenden.
Die verwendeten Parameter sind 1101 bis 1115. Die Einstellwerte der Kurve befinden sich in Parametern 1101
bis 1106. Die Einstellung erfolgt über sechs verschiedene Strom- und Spannungswerte. Die Einstellung erfolgt
in Prozent der aktiven Nennwerte für Spannung und Strom in Parametern 6000 bis 6030. Die sechs
Spannungswerte sind vordefiniert, die Stromwerte müssen angepasst werden. Es entsteht eine Kurve die in
folgendem Beispiel erklärt wird:
Die sechs Punkte sind nach folgender Tabelle eingestellt:
Parameter
Spannungswert
(Fest/nicht einstellbar)
Stromwert
(Grenzwert/einstellbar)

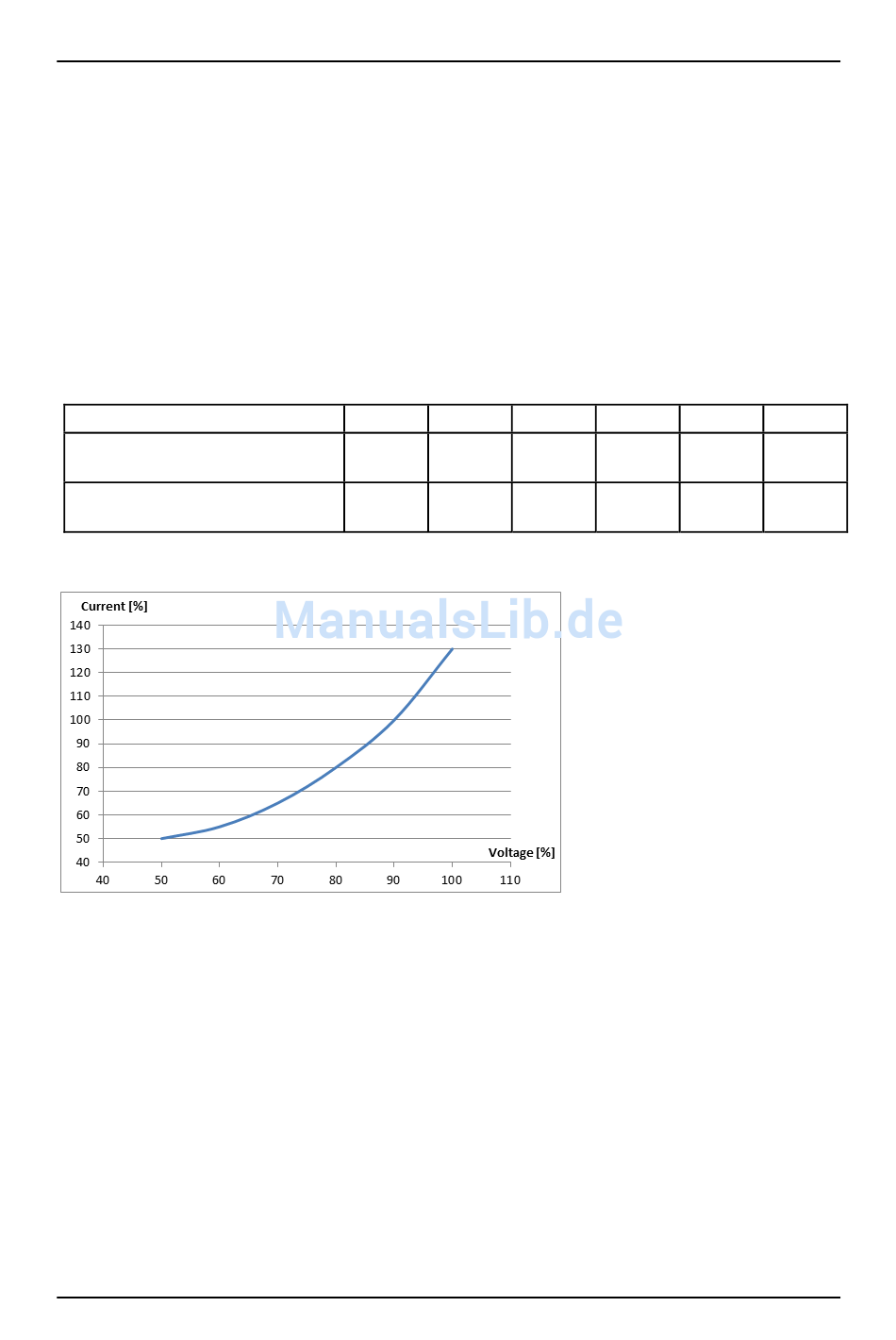

Die sechs Einstellungen können zur besseren Lesbarkeit in eine Kurve umgewandelt werden:
Wenn die Messwerte einen Punkt oberhalb der Kurve ergeben, sollte der Schalter ausgelöst werden. Die
Kurve zeigt eine Auslösung wenn folgende Bedingungen erfüllt sind: Die Generatorspannung ist unter 50%
U Nenn und der Generatorstrom ist über 50% I Nenn .
Timer, Ausgänge, Aktivierung und Fehlerklasse werden in Parametern 1111-1115 eingestellt. Die Timer in 1111
gibt an, wie lange die Fehlerbedingung vor Auslösung erfüllt sein muss. Die Aktion/Fehlerklasse wird in
Parameter 1115 eingestellt. Die Werkseinstellung steht auf Auslösen des Generatorschalters (Trip GB). Die
Ausgänge können zur Ansteuerung von bis zu zwei Relais verwendet werden, um z.B. externe Geräte explizit
anzusteuern. Die Funktion ist werksseitig aktiviert, kann aber in Parameter 1114 ausgeschaltet werden.
DEIF A/S
1101 1102 1103
50 60
50 55
1104 1105
70 80 90
65 80 100
Schutzfunktionen
1106
100
130
