Zusätzliche Funktionen
AGC 100 Handbuch für Konstrukteure
4189341021 DE

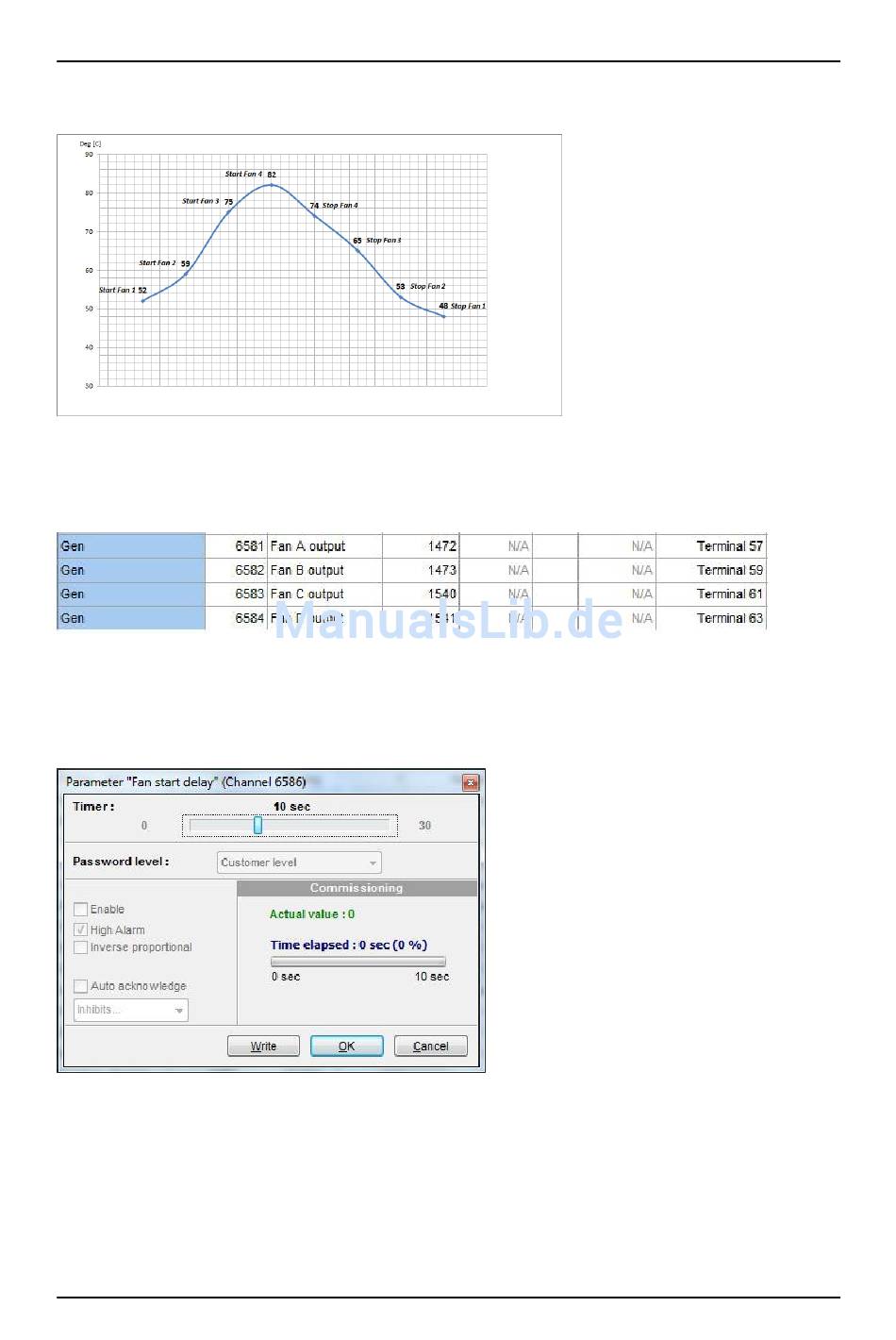

Die folgende Start-/Stoppkurve wird bei Verwendung einer Bogeneinstellung generiert:
6.35.3 Lüfterausgang
In Menü 6581-6584 werden die Ausgangsrelais für die Lüfter A-D bestimmt. Diese Relais dienen dazu, ein
Signal an den Lüfterstarterschrank abzugeben. Am Relais muss Spannung anliegen, damit der Lüfter läuft.
6.35.4 Lüfter Startverzögerung
Sollen zwei oder mehr Lüfter gleichzeitig starten, kann eine Startverzögerung zwischen den Lüfterstarts ge-
setzt werden. Der Grund dafür besteht darin, den Spitzen-Startstrom zu begrenzen, sodass nicht alle Lüfter
gleichzeitig mit einem Startstrom beitragen. Die Verzögerung wird in Menü 6586 eingestellt.
6.35.5 Lüfterausfall
Es besteht die Möglichkeit, einen Alarm zu aktivieren, wenn der Lüfter nicht startet. Der Lüfterausfall-Alarm
wird angezeigt, wenn die Betriebsrückmeldung vom Lüfter nicht eingeblendet wird. Die Einstellung des Fehler-
alarms für Lüfter A bis D erfolgt in Menü 6590 bis 6620.
