Testen der FRUs

Ein wichtiger Bestandteil der POST-Fehlermeldungen ist die Zeile H/W under test
(die zweite Zeile in ).
CODE-BEISPIEL 2-1
Die Zeile H/W under test gibt an, welche FRUs vermutlich für den Fehler
verantwortlich sind. In werden zwei verschiedene FRUs angegeben.
CODE-BEISPIEL 2-1
Anhand , in der diese Fehlermeldungen näher erläutert werden, können Sie
TABELLE 2-15
feststellen, dass dieser POST-Fehler wahrscheinlich durch defekte integrierte Schaltungen
(IO-Bridge) oder elektrische Verbindungen auf der Hauptplatine verursacht wurde.
Zusätzlich weist die Fehlermeldung darauf hin, dass die Master-CPU, in diesem Fall CPU
1, defekt sein könnte. Informationen zur Nummerierung der Sun Fire V440-CPUs finden
Sie unter „Identifizieren von CPU-/Speichermodulen" auf Seite 46.
Obgleich es über den Rahmen dieses Handbuchs hinausgeht, sollten Sie wissen, dass
sich mit Hilfe von POST-Fehlermeldungen Fehler auch über die FRU-Ebene hinaus
identifizieren lassen. Im aktuellen Beispiel wird in der Zeile MSG, die sich direkt
unter der Zeile H/W under test befindet, die betreffende integrierte Schaltung
angegeben (DEVICE NAME: SCSI), die wahrscheinlich defekt ist. Diese
Identifizierungsebene ist besonders hilfreich für die Reparaturabteilung.
Warum kann ein POST-Fehler mehrere FRUs angeben?
Da jeder Test auf einer so niedrigen Stufe ausgeführt wird, meldet die POST-
Diagnose häufig eher die kleinsten Details eines Fehlers, beispielsweise die
numerischen Werte der erwarteten und tatsächlichen Ergebnisse, als die dafür
verantwortlichen FRUs. Falls Sie der Fehlerursache damit nicht näher kommen, hilft

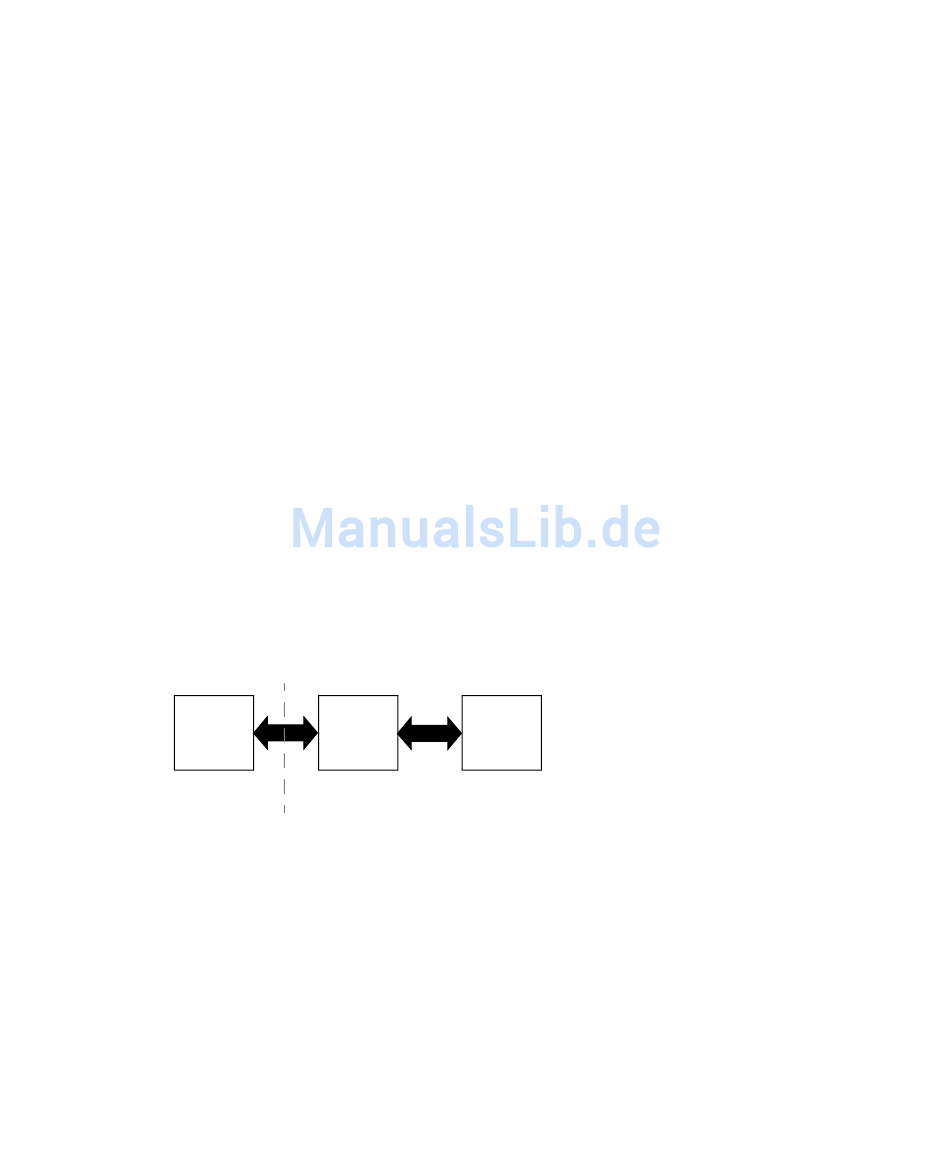

Ihnen vielleicht das in dargestellte Blockdiagramm eines Datenpfads
ABBILDUNG 2-2
innerhalb eines Sun Fire V440 Servers weiter.
E/A PCI
CPU-
Bridge Gerät
CPU/Speicher Hauptplatine
Modul
POST-Tests über mehrere FRUs
ABBILDUNG 2-2
Die gestrichelte Linie in gibt eine Grenze zwischen FRUs an.
ABBILDUNG 2-2
Angenommen in der CPU auf der linken Seite des Diagramms läuft ein POST-Test
ab. Mit diesem Test wird versucht, auf Register in einem PCI-Gerät zuzugreifen, das
sich auf der rechten Seite des Diagramms befindet.
Schlägt dieser Zugriff fehl, so liegt das entweder an einem defekten PCI-Gerät oder,
was weniger wahrscheinlich ist, an einem der mit dem PCI-Gerät verbundenen
Datenpfade oder Komponenten. Der POST-Test kann Ihnen nur sagen, dass der Test
fehlgeschlagen ist, nicht aber warum. Obwohl der POST-Test also sehr präzise Daten
über die Art des Testfehlers gibt, können in diesem Fall drei verschiedene FRUs
dafür verantwortlich sein.
