3.10.3 Montageanleitung Spannzangenfutter
Montage des Spannzangenfutters 3441305 an Ihrer Drehmaschine.
Gehen Sie folgenderweise vor.
Markieren Sie vor der Demontage die
Position des Drehfutters am
Spindelflansch mit z.B. einem
Filzstift.Dies ermöglicht eine identische
Remontage.
Demontieren Sie das Drehfutter.
Reinigen Sie alle Flächen der
Spindelnase und des
Spannzangenfutters äußerst gründlich.
Demontieren Sie die Gewindestifte
vom Drehfutter und drehen Sie die
Gewindestifte in das
Spannzangenfutter ein.
Messen Sie den Rundlauf des
Spindelflansches. Markieren Sie den
größten positiven Ausschlag der
Messuhr am Spindelflansch mit einem
Filzstift.
Befestigen Sie das Spannzangenfutter
am Spindelflansch, ziehen Sie die
Muttern leicht an. Ziehen Sie die
Muttern stufenweise und gleichmäßig
abwechselnd mindestens dreimal
hintereinander an (nur so erhalten Sie
den besten Rundlauf).
Messen Sie den Rundlauf des
Spannzangenfutters in der
Kegelfläche.
Positionieren Sie das
Spannzangenfutter durch Drehen von
jeweils 120° auf dem Spindelflansch
bis die höchste Rundlaufgenauigkeit
erreicht wird.
Markieren Sie die Position der
höchsten Rundlaufgenauigkeit von
Spindelflansch mit Spannzangenfutter
und montieren Sie danach das
Spannzanghenfutter auf dieser besten
Position.
DE
TU2807VB
28
Spindelflansch
(Kurzkegelauf-
nahme)
Messposition
Gewindestift
Messposition

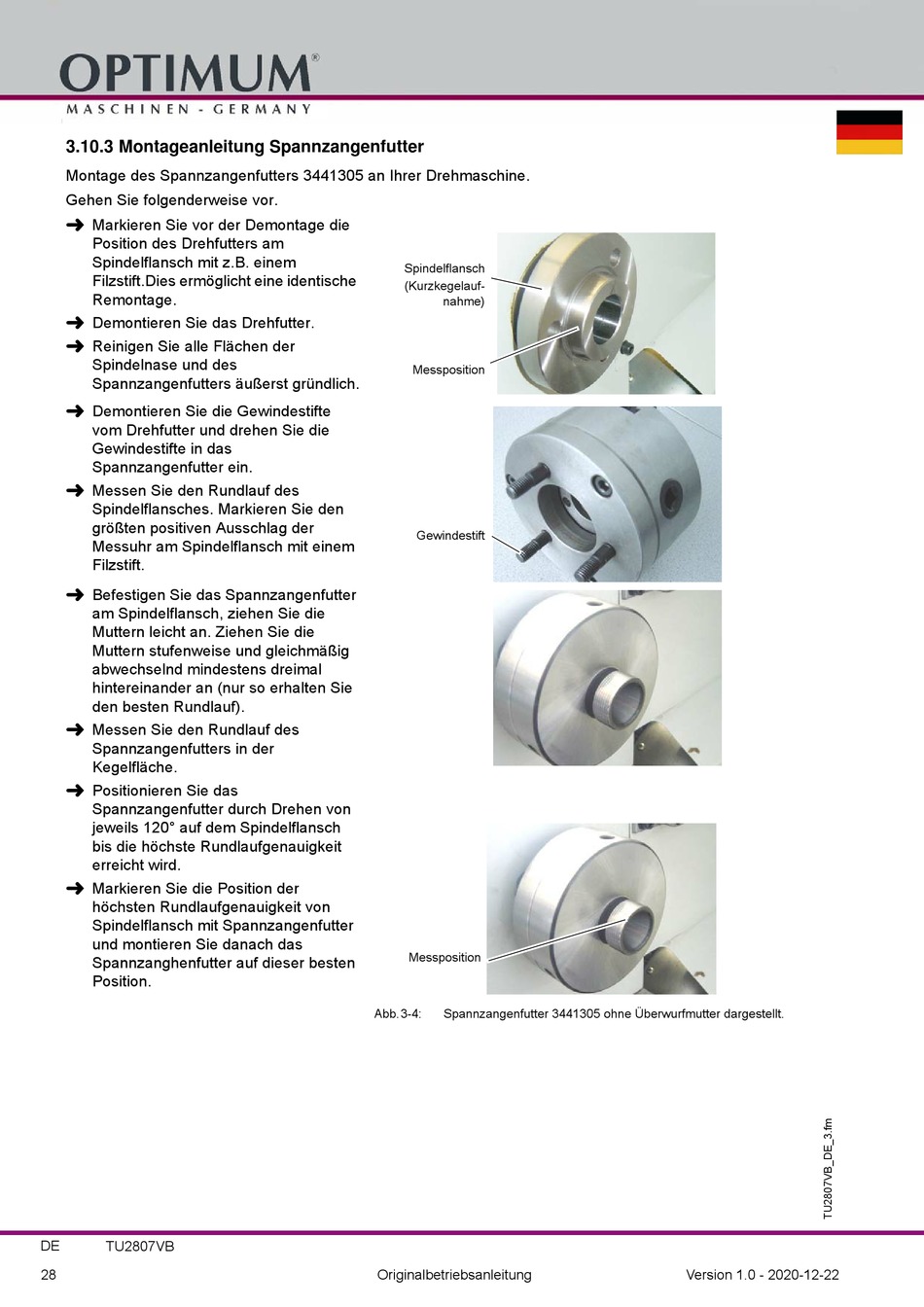

Abb.3-4:
Spannzangenfutter 3441305 ohne Überwurfmutter dargestellt.
