6 Programmieren des Frequenzumrichters
[4] * ETR Alarm 1
[5] ETR Warnung 2
[6] ETR Alarm 2
[7] ETR Warnung 3
[8] ETR Alarm 3
[9] ETR Warnung 4
[10] ETR Alarm 4

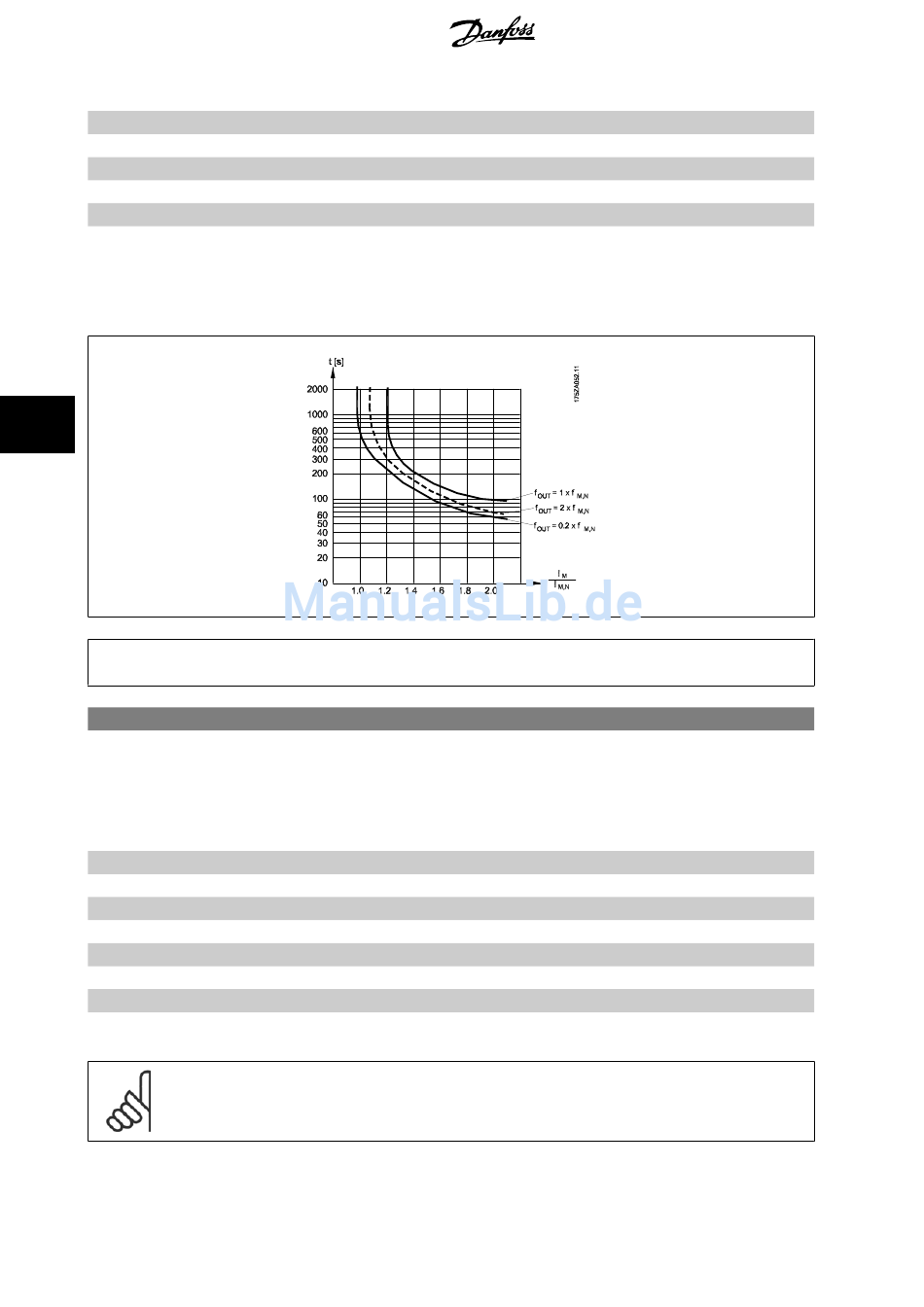

Die Funktionen ETR (elektronisch-thermisches Relais) 1-4 berechnen die Last, wenn der Satz, in dem sie ausgewählt wurden aktiv ist. ETR-3 beginnt z.
B. die Berechnung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motor-Überlastschutz der Klasse 20
gemäß NEC.
6
ACHTUNG!
Danfoss empfiehlt die Verwendung von 24 VDC als Thermistor-Versorgungsspannung.
1-93 Thermistoranschluss
Option:
[0] * Ohne
[1] Analogeingang 53
[2] Analogeing. 54
[3] Digitaleingang 18
[4] Digitaleingang 19
[5] Digitaleingang 32
[6] Digitaleingang 33
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
ACHTUNG!
Digitaleingänge sollten möglichst nicht auf „Ohne Funktion" gesetzt werden, siehe
68
Funktion:
Definiert die Anschlussstelle des Motorthermistors (PTC-Sensor). Damit eine Eingangsklemme wähl-
bar ist, darf diese nicht gleichzeitig für eine andere Funktion wie z. B. Sollwertvorgabe (in Par. 3-15
Variabler Sollwert 1 Variabler Sollwert 2
, 3-16
sein.
Bei Verwendung von MCB112 muss immer [0]
MG.11.L2.03 - ADAP-KOOL
Produkthandbuch für ADAP-KOOL
Variabler Sollwert 3
oder 3-17 gewählt) vergeben
Ohne
ausgewählt sein.
Par. 5-1 Digitaleingänge
.
