Produkthandbuch für ADAP-KOOL
3.2.2 Einbau von A2 und A3

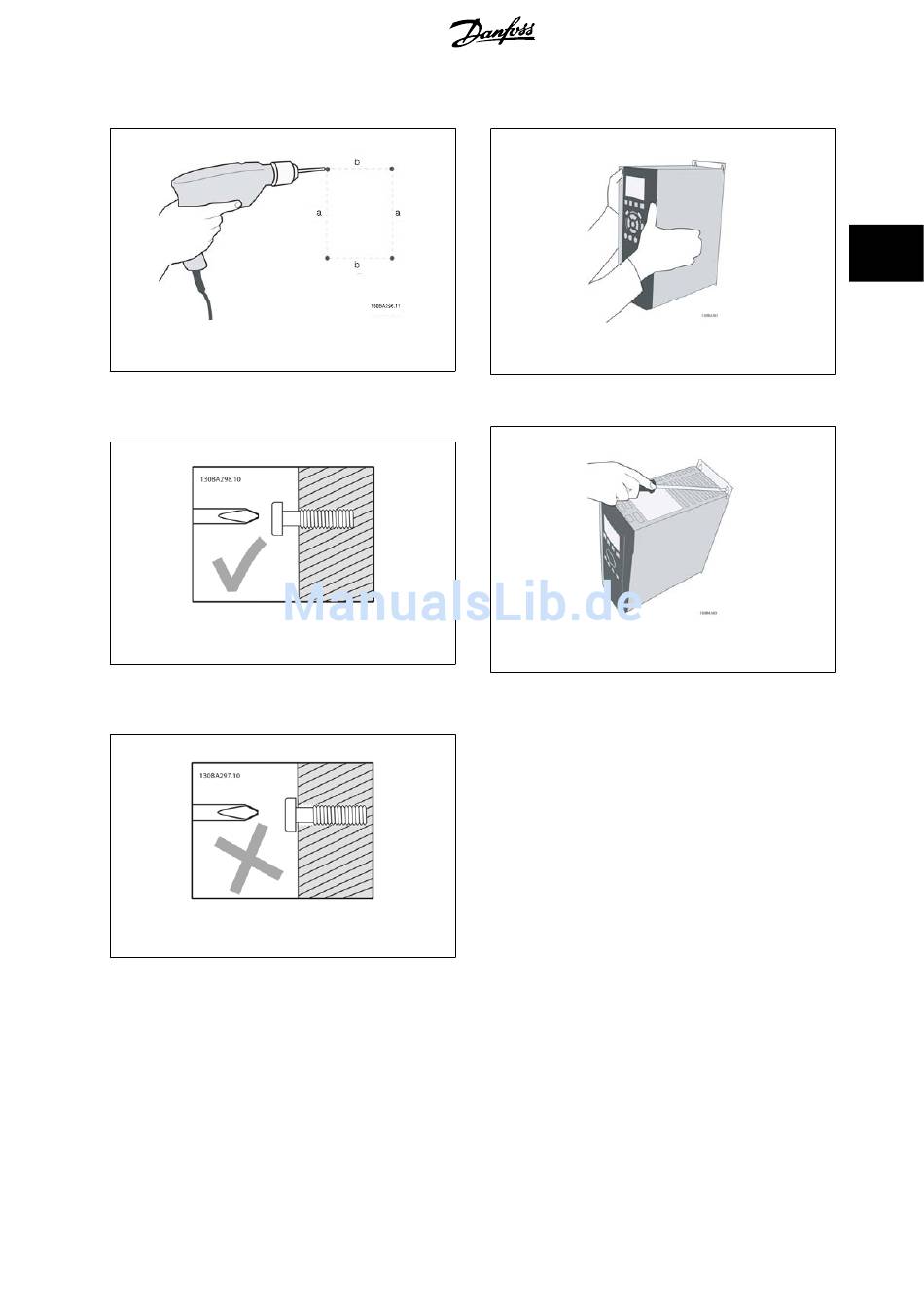

Abbildung 3.5: Bohren von Löchern
Schritt 1: Sehen Sie die Befestigung gemäß den Angaben zu den Monta-
gelöchern in der folgenden Tabelle vor.
Abbildung 3.6: Richtige Befestigung der Schrauben
Schritt 2A: Auf diese Weise ist es einfach, das Gerät an die Schrauben zu
hängen.
Abbildung 3.7: Falsche Befestigung von Schrauben
Schritt 2B: Ziehen Sie die Schrauben nicht vollständig an.
®
Drive
Abbildung 3.8: Montage des Geräts
Schritt 3: Heben Sie das Gerät auf die Schrauben.
Abbildung 3.9: Anziehen der Schrauben
Schritt 4: Ziehen Sie die Schrauben vollständig an.
