3 Mechanischer Einbau
3.2.3 Montage A5, B1, B2, C1 und C2.
3

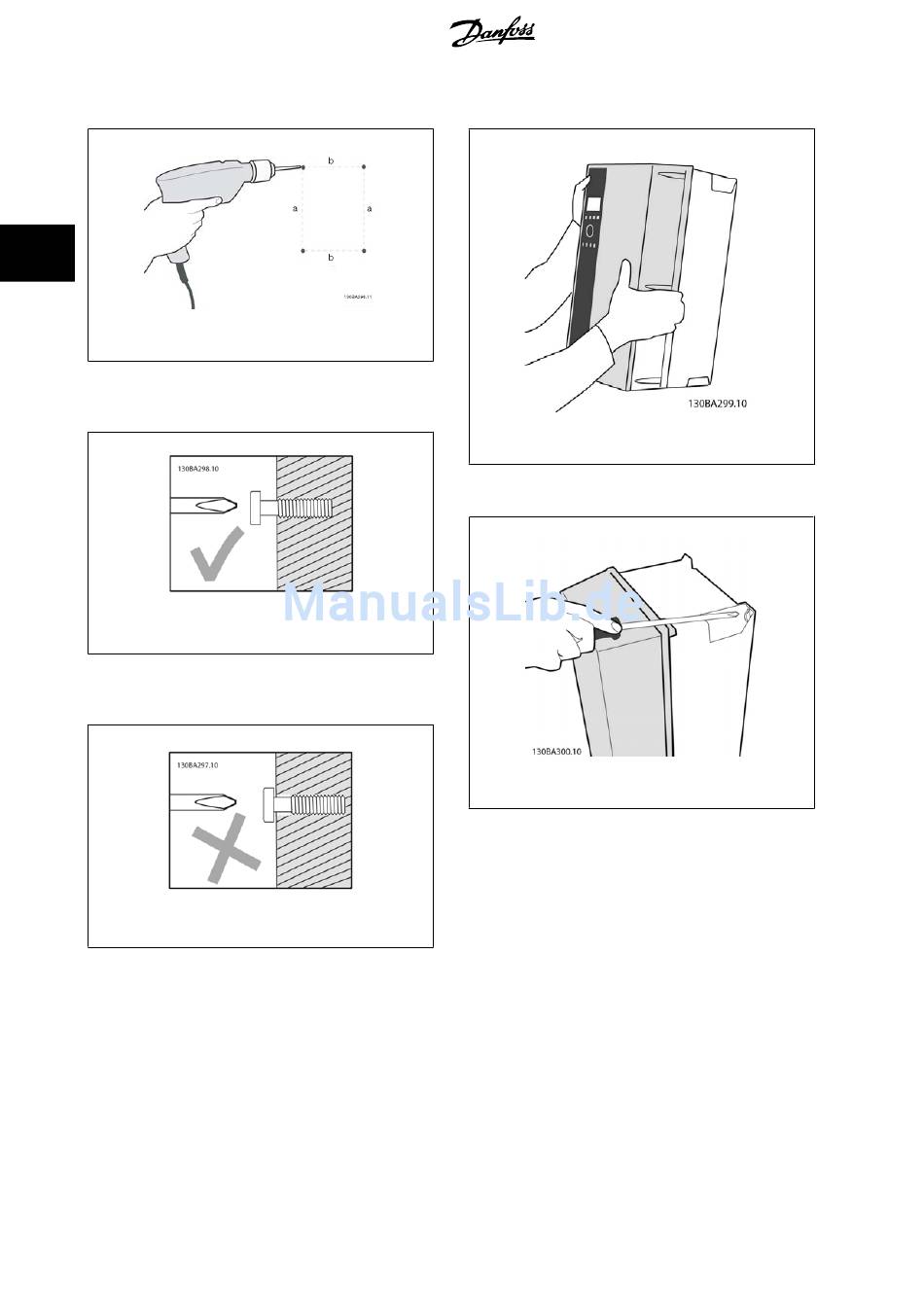

Abbildung 3.10: Bohren von Löchern.
Schritt 1: Sehen Sie die Befestigung gemäß den Angaben zu den Monta-
gelöchern in der folgenden Tabelle vor.
Abbildung 3.11: Richtige Befestigung der Schrauben
Schritt 2A: Auf diese Weise ist es einfach, das Gerät an die Schrauben zu
hängen.
Abbildung 3.12: Falsche Befestigung von Schrauben
Schritt 2B: Ziehen Sie die Schrauben nicht vollständig an.
20
Produkthandbuch für ADAP-KOOL
Abbildung 3.13: Montage des Geräts
Schritt 3: Heben Sie das Gerät auf die Schrauben.
Abbildung 3.14: Anziehen der Schrauben
Schritt 4: Ziehen Sie die Schrauben vollständig an.
