6 Programmieren des Frequenzumrichters

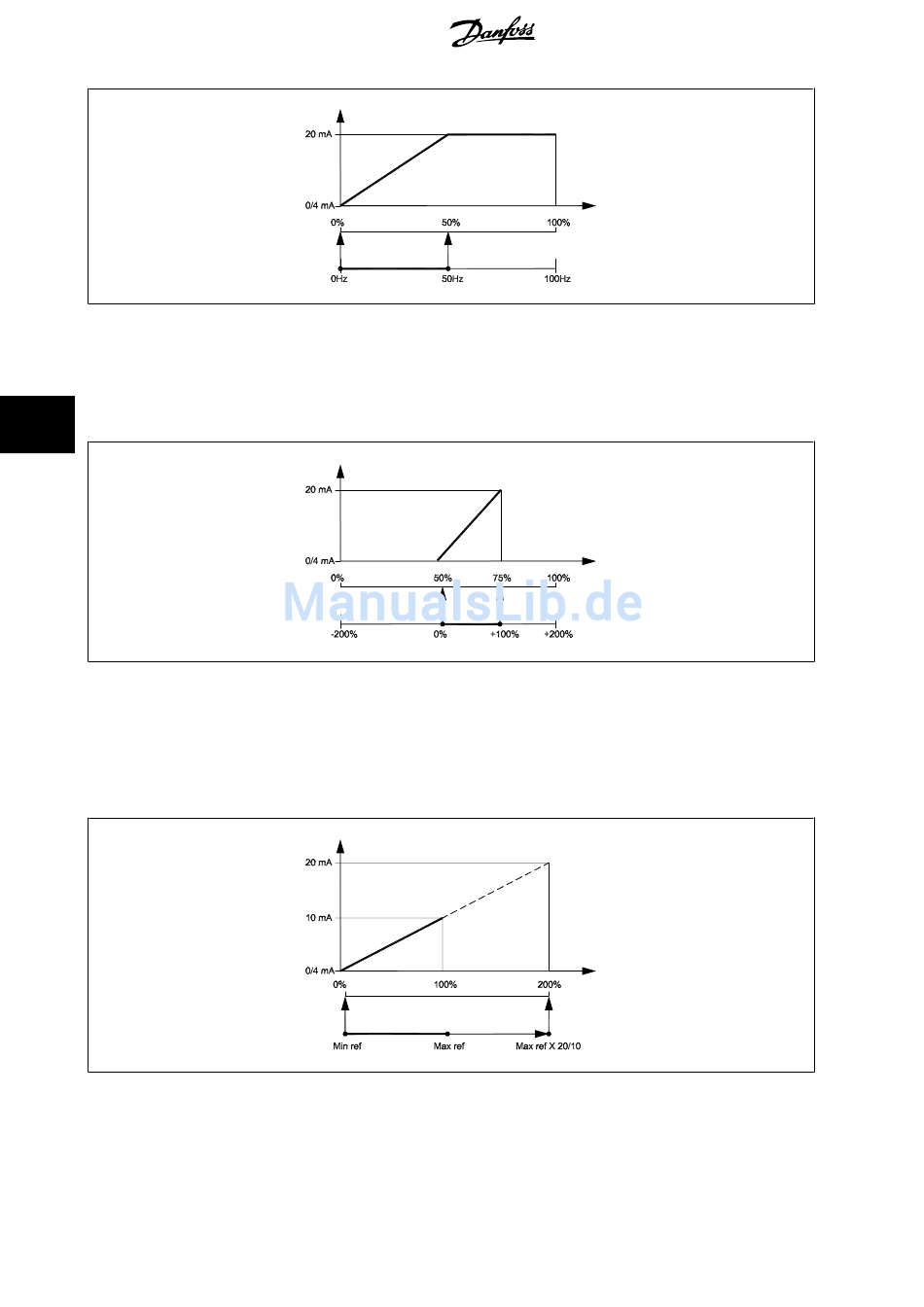

BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0 oder 4 mA erforderlich - par. 6-51
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von 20 mA erforderlich - par. 6-52
6
BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max. Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max. Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA erforderlich - par. 6-51
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal von 10 mA erforderlich - par. 6-52
(20 mA / 10 mA x 100 % = 200 %).
72
Produkthandbuch für ADAP-KOOL
Kl. 42, Ausgang min. Skalierung
Kl. 42, Ausgang max. Skalierung
Kl. 42, Ausgang min. Skalierung
Kl. 42, Ausgang max. Skalierung
MG.11.L2.03 - ADAP-KOOL ® Drive
auf 50 % setzen
auf 75 % setzen
auf 0 % setzen
auf 200 % setzen
®
