4 Elektrische Installation
Nehmen Sie die vordere Abdeckung ab, um auf die Steuerklemmen zu-
zugreifen. Achten Sie beim Wiederanbringen der Abdeckung auf die
richtige Befestigung mit einem Drehmoment von 2 Nm.
4

4.1.17 Steuerklemmen

Logische Aufteilung der Klemmen:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Verbindung

4.1.18 Test von Motor und Drehrichtung

Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal und keine Geräte in Gefahr sind!
Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die Drehrichtung zu testen. Starten Sie ohne Stromversorgung zum Gerät.
34
Produkthandbuch für ADAP-KOOL

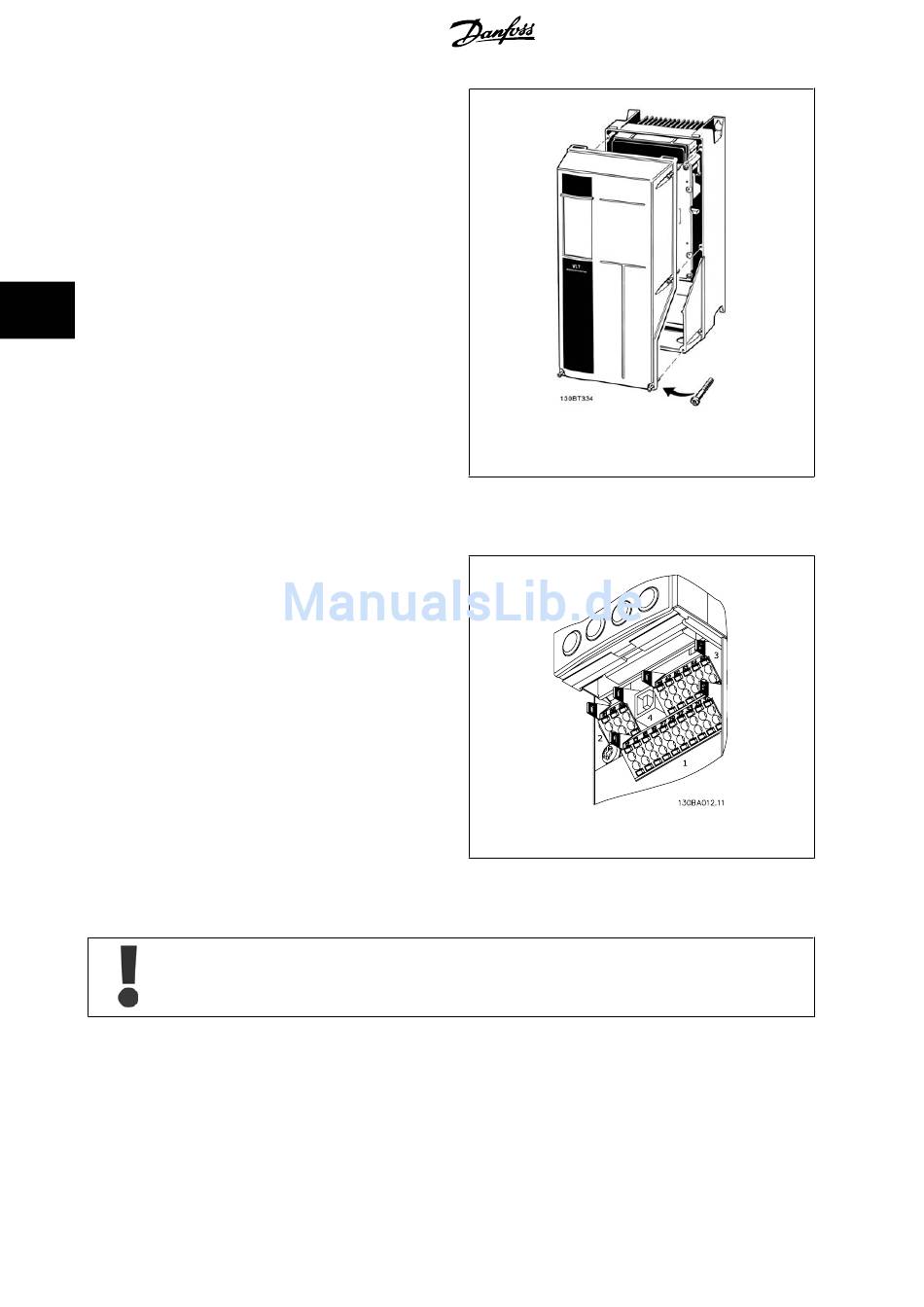

Abbildung 4.17: Zugriff auf Steuerklemmen in den Gehäu-
sen A5, B1, B2, C1 und C2.
Abbildung 4.18: Steuerklemmen (alle Gehäuse)
