5 Betrieb des Frequenzumrichters
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert [0] werden.
Parameter Shortcut: Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Mit
dem Parameter-Shortcut kann direkt auf alle Parameter zugegriffen werden.
5.1.3 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der RS-485-Stan-
dardschnittstelle an einen Controller (oder Master) angeschlossen wer-
den. Klemme 68 ist an das P-Signal (TX+, RX+) und Klemme 69 an das
N-Signal (TX-, RX-) anzuschließen.
5
Sollen mehrere Frequenzumrichter angeschlossen werden, sind die
Schnittstellen parallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn der Frequenzumrichter das
erste oder das letzte Gerät in der RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt
5.1.4 Einen PC an den AKD 102 anschließen
Um den Frequenzumrichter von einem PC aus zu steuern oder zu programmieren, installieren Sie die MCT 10 Software.
Der Laptop kann über ein Standard-USB-Kabel (Host/Gerät) oder über die RS-485-Schnittstelle angeschlossen werden. Siehe hierzu im
handbuch des ADAP-KOOL
ACHTUNG!
Die USB-Verbindung ist galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt. Die USB-
Verbindung ist an Schutzerde (PE) am Frequenzumrichter angeschlossen. Verwenden Sie einen isolierten PC (z. B. Laptop) in
Verbindung mit der USB-Schnittstelle am ADAP-KOOL
46
Schalter S201, S202 und S801
® Drive AKD102 das Kapitel Installieren > Installation sonstiger Verbindungen.
Produkthandbuch für ADAP-KOOL

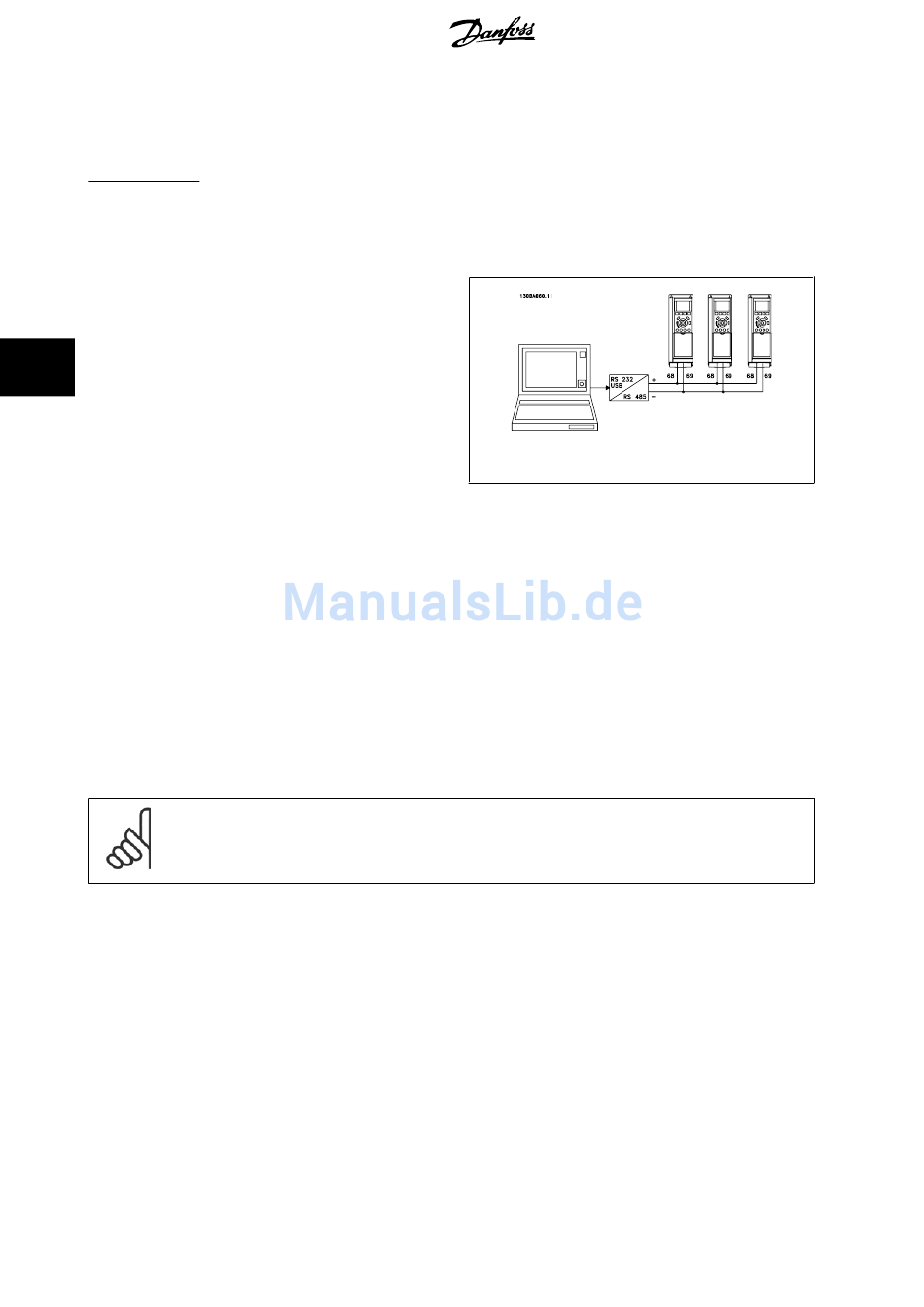

Abbildung 5.1: Anschlussbeispiel
.
®
Drive.
MG.11.L2.03 - ADAP-KOOL ® Drive
[Reset]-LCP Taste aktiviert
[1] oder
Projektierungs-
®
Drive
