Datenblatt

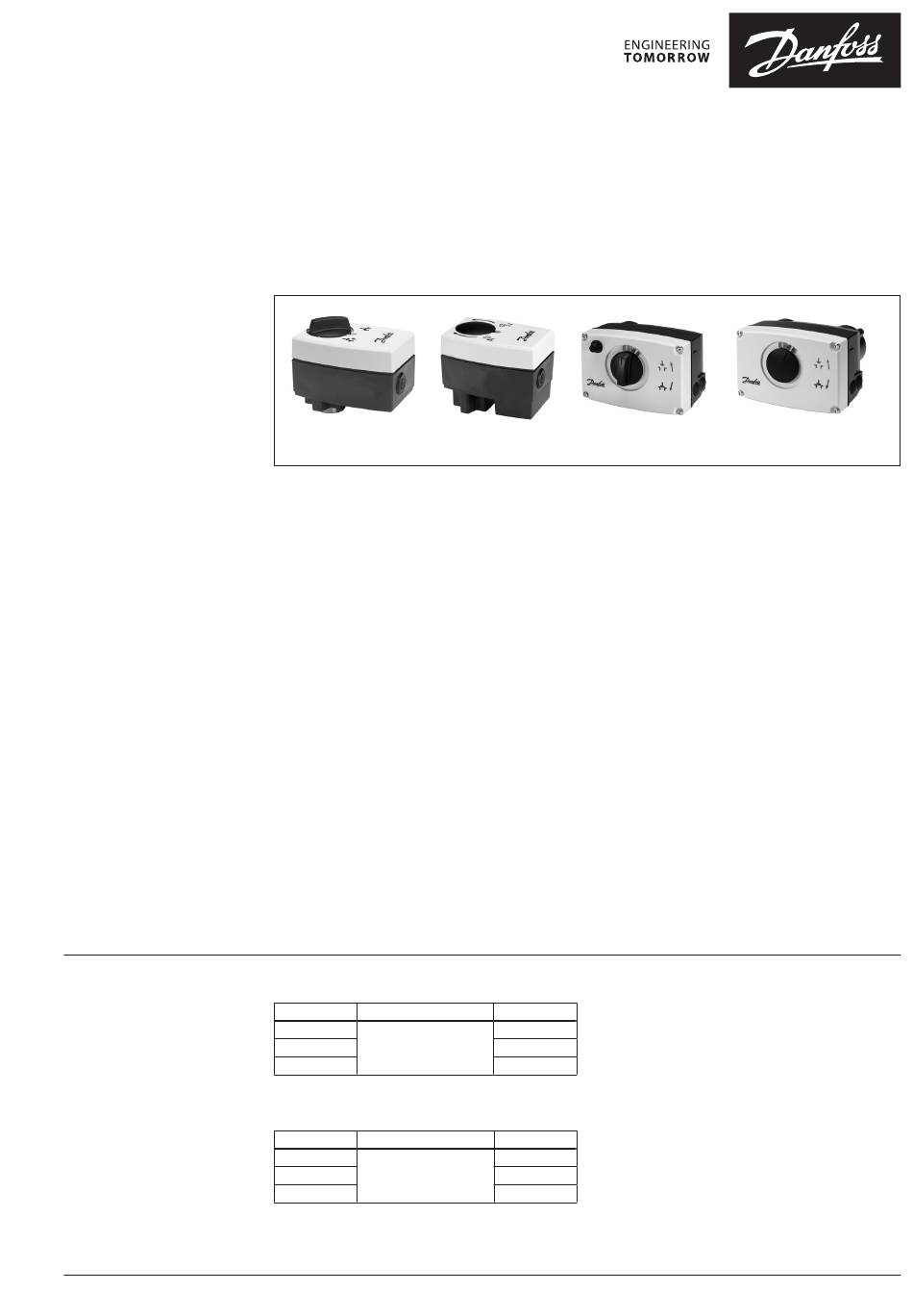

Stellantriebe für die modulierende Regelung
AME 10, AME 20, AME 30
AME 13, AME 23, AME 33 – mit Sicherheitsfunktion (Antriebsstange ausfahrend) gemäß DIN EN 14597
Beschreibung
Bestellung
© Danfoss | 2023.05

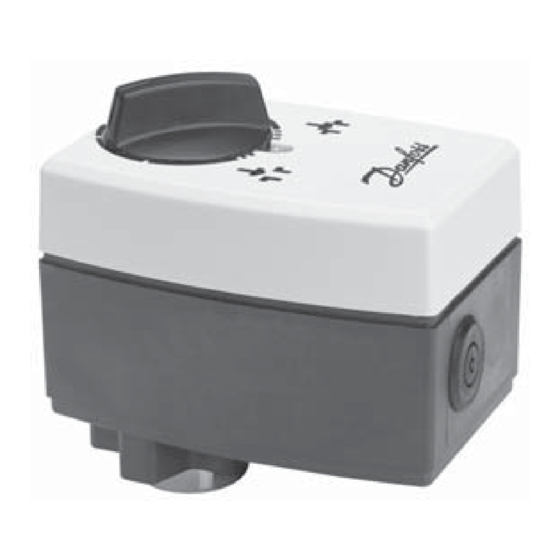

AME 10
Die Stellantriebe mit Sicherheitsfunktion
(AME 13, AME 23, AME 33) und ohne
Sicherheitsfunktion (AME 10, AME 20, AME 30)
werden hauptsächlich in Kombination mit den
Ventilen VS, VM, VB oder AVQM und VMV (nur mit
AME 10) ventile.
Die Sicherheitsfunktion wird automatisch
bei Stromausfall oder einer durch das
Sicherheitsthermostat abgeschalteten
Spannungsversorgung aktiviert.
Die Stellantriebe passen den Hub automatisch
an die Ventilendlagen an. Dies führt zu einer
kürzeren Inbetriebnahmezeit.
Die Stellantriebe weisen folgende besondere
Eigenschaften auf:
• Die fortschrittliche Konstruktion umfasst eine
lastabhängige Abschaltung zum Schutz von
Stellantrieb und Ventil vor Überlast.
• Das digitale Rückmeldesignal zum Anzeigen
der Ventilendlagen ist an der Klemme 4 oder 5
verfügbar.
• Leichte und robuste Bauweise
• Integrierte Diagnose-LED und
Betriebsdatenerfassung
• Gemäß DIN EN 14597 zertifizierte
Sicherheitsfunktion
Stellantriebe
Typ
Versorgungsspannung
AME 10
AME 20
24 V
AME 30
Stellantriebe mit Sicherheitsfunktion –
DIN EN 14597
Typ
Versorgungsspannung
AME 13
AME 23
24 V
AME 33
AME 13
AME 20, AME 30
Wichtige Daten:
• Ausführung 24 V AC
• Stellkraft:
- AME 10, 13 .....................300 N
- AME 20, 23, 30, 33 .......450 N
• Stellzeit:
- AME 10, 13 .....................14 s/mm
- AME 20, 23 ....................15 s/mm
- AME 30, 33 ....................3 s/mm
• Max. zul. Medientemperatur:
- AME 10, 13 .....................130 °C
- AME 20, 23, 30, 33 .......150 °C
• Endlagensignale
Hinweis:
Die Verwendung von AME-Stellantrieben mit VS2-Ventilen
(DN 15) wird nicht empfohlen. Für die TWW-Bereitung sind lineare
Charakteristiken wie bei VS2-Ventilen (DN 15) nicht geeignet.
Bestell-Nr.
082G3005
082G3015
082G3017
Bestell-Nr.
082G3006
082G3016
082G3018
AME 23, AME 33
AI170686478826de-000804 | 1
