Überprüfung Der Motordrehung; Prüfung Der Ort-Steuerung - Danfoss VLT AutomationDrive FC 302 Produkthandbuch

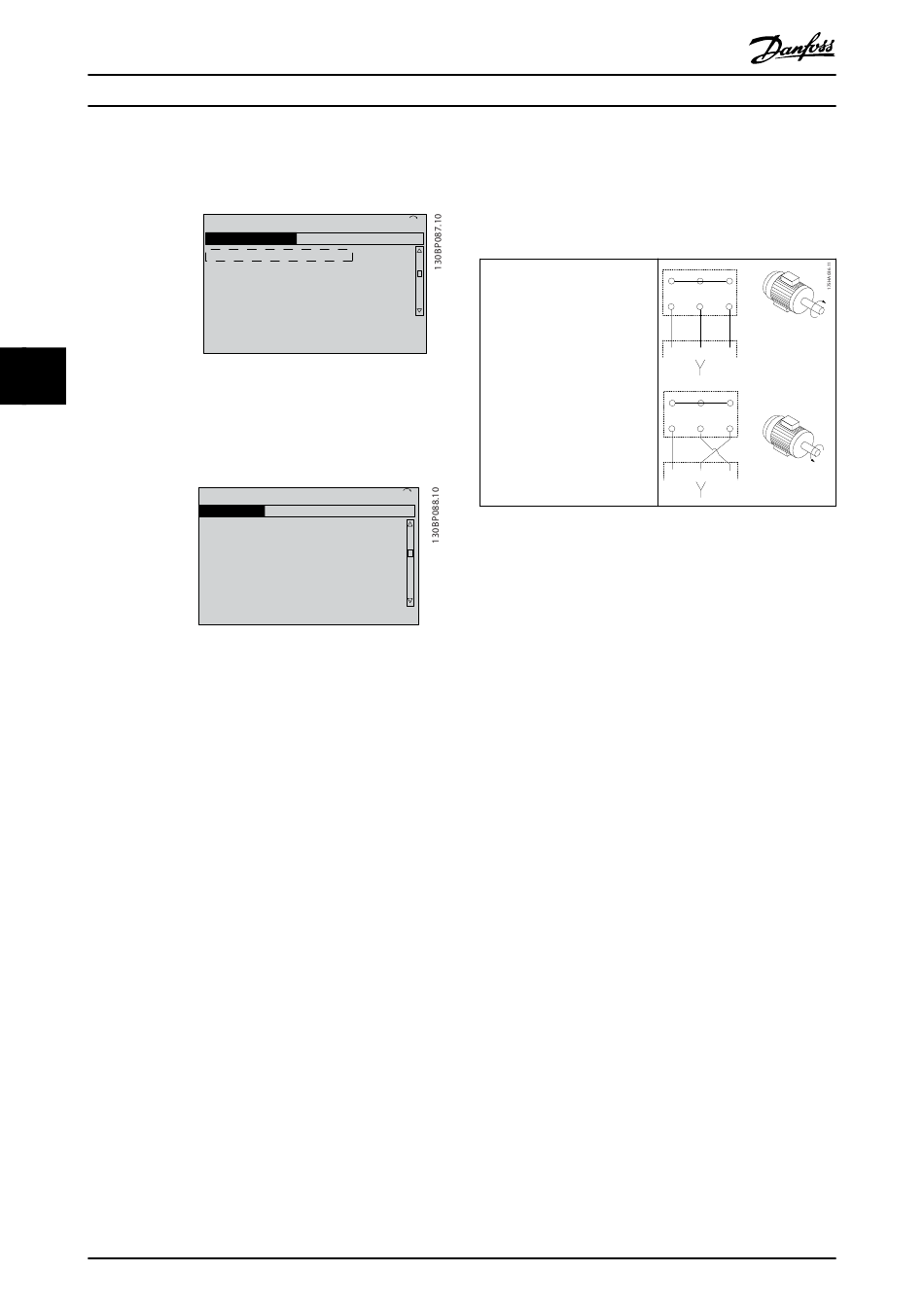

Inbetriebnahme
3. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-0* Grundeinstellungen, und
drücken Sie auf [OK].
5 5
Abbildung 5.3 Betrieb/Display
4. Navigieren Sie mit den Navigationstasten zu
Parameter 0-03 Ländereinstellungen und drücken
Sie auf [OK].
Abbildung 5.4 Grundeinstellungen
5. Wählen Sie mit Hilfe der Navigationstasten die
zutreffende Option [0] International oder [1]
Nordamerika und drücken Sie auf [OK]. (Dies
ändert die Werkseinstellungen für eine Reihe von
grundlegenden Parametern).
6. Drücken Sie die Taste [Main Menu] am LCP.
7. Navigieren Sie mit den Navigationstasten zu
Parameter 0-01 Sprache.
8. Wählen Sie die Sprache und drücken Sie auf [OK].
9. Wenn zwischen den Steuerklemmen 12 und 27
eine Drahtbrücke angebracht ist, belassen Sie
Parameter 5-12 Klemme 27 Digitaleingang auf
Werkseinstellung. Wählen Sie andernfalls in
Parameter 5-12 Klemme 27 Digitaleingang Keine
Funktion.
10. Nehmen Sie die anwendungsspezifischen Einstel-
lungen in den folgenden Parametern vor:
10a
10b
10c
10d
10e
42
®
VLT
0.0% 0.00A
Operation / Display
0-0 * Basic Settings
0-1 * Set-up Operations
0-2 LCP Display
*
0-3 * LCP Custom Readout
0.0% 0.00A
Basic Settings
0-03 Regional Settings
[0] International
Parameter 3-02 Minimaler Sollwert
Parameter 3-03 Maximaler Sollwert
Parameter 3-41 Rampenzeit Auf 1
Parameter 3-42 Rampenzeit Ab 1
Parameter 3-13 Sollwertvorgabe.
Verknüpft mit Hand/Auto Ort Fern.
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
AutomationDrive FC 302
5.5 Überprüfung der Motordrehung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
1(1) von Parameter 4-10 Motor Drehrichtung ändern.
0- **
•
Klemme U/T1/96
angeschlossen an Phase U.
•
Klemme V/T2/97
angeschlossen an Phase V.
•
Klemme W/T3/98
angeschlossen an Phase W.
1(1)
0-0
*
Tabelle 5.6 Verdrahtung zur Änderung der Motordrehrichtung
Führen Sie eine Motordrehrichtungsprüfung über
Parameter 1-28 Motordrehrichtungsprüfung und die am
Display gezeigten Schritte durch.
5.6 Prüfung der Ort-Steuerung
1. Drücken Sie die [Hand on]-Taste, um einen
Handstart-Befehl am Frequenzumrichter durchzu-
führen.
2. Beschleunigen Sie den Frequenzumrichter durch
Drücken von [
Bewegung des Cursors links vom Dezimalpunkt
führt zu schnelleren Änderungen des Eingangs.
3. Achten Sie darauf, ob Beschleunigungsprobleme
auftreten.
4. Drücken Sie auf [Off ]. Achten Sie darauf, ob
Verzögerungsprobleme auftreten.
Siehe Kapitel 7.6 Fehlersuche und -behebung bei Beschleu-
nigungs- oder Verzögerungsproblemen. Informationen zum
Zurücksetzen des Frequenzumrichters nach einer
Abschaltung finden Sie unter Kapitel 7.5 Warnungen und
Alarmmeldungen.
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
▲
] auf volle Drehzahl. Eine
MG34U403
