4.4

SENDERSPANNUNGSANZEIGE

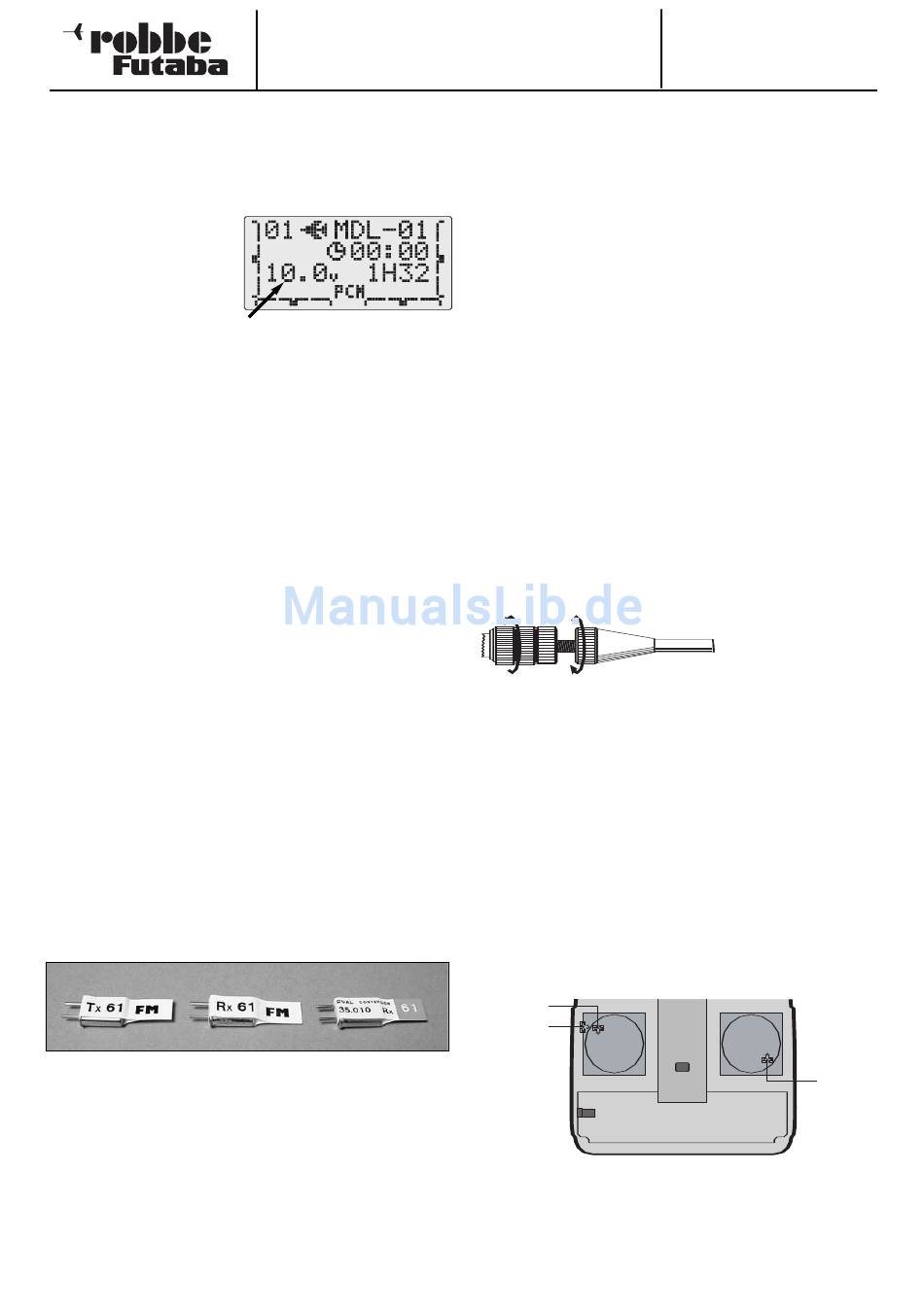

Die aktuelle Akkuspannung des Senderakkus wird im Startdisplay
des Senders angezeigt. Die Spannung des Senderakkus beträgt
in diesem Beispiel 10,0 Volt.
Sobald die Akkuspannung
ca. 8,5 V erreicht hat, werden
Sie optisch und akustisch auf
den entladenen Senderakku
aufmerksam gemacht.
Es ertönt ein Beepton und
die Spannungsanzeige im Display blinkt.
4.5

BETRIEBSZEITEN

Wird der leistungsfähige Senderakku 8 NiMH 2000 AA (No. 4547)
eingesetzt, hat der Sender bei voll aufgeladenem Akku eine
Betriebszeit von ca. 10 Stunden. Dies gilt nicht für den Empfänge-
rakku, hier ist die Betriebszeit stark abhängig von der Zahl der
angeschlossenen Servos, der Leichtgängigkeit der Steuerge-
stänge, sowie der Häufigkeit der Steuerbewegungen. Ein norma-
les, analoges Servo nimmt bei laufendem Servomotor zwischen
150 und 600 mA auf, bei ruhendem Motor ca. 5 – 8 mA.
Erreicht das Servo die vom Steuerknüppel angegebene Position,
so schaltet der Motor ab, und das Servo nimmt nur noch den
Ruhestrom auf. Dabei ist es gleich, ob das Servo in Neutral-, End-
stellung oder in einer Zwischenstellung ist.
Achten Sie deshalb darauf, dass die Gestänge leichtgängig sind
und das Servo in seinem Steuerweg nicht mechanisch begren-
zen.
4.6

QUARZWECHSEL

Sender und Empfänger können innerhalb des Frequenzbandes
mit unterschiedlichen Quarz-Kanälen betrieben werden. Dazu
müssen die Quarze im Stecksockel des Senders und des Emp-
fängers gewechselt werden. Der Frequenzkanal des Senders und
des Empfängers muss der gleiche sein. Es muss ein zum jeweili-
gen Frequenzband passendes Quarzpaar verwendet werden.
Zum Quarzwechsel muss der Sender nicht geöffnet werden. In
der Senderrückwand befindet sich ein Quarzfach (siehe Kap. 4.1,
Seite 6). Der Senderquarz kann bequem von außen gewechselt
werden.
Empfängerquarze
Senderquarze
tragen die Bezeich-
die Bezeichnung RX
nung TX + Kanal-
+ Kanal-Nummer.
Nummer.
Es ist nicht möglich, einen 40 MHz Quarz in ein 35 MHz Gerät
zu stecken, dies ergibt keine Funktion.
Geräte für das 35 MHz-B-Band können ebenfalls nicht mit Quar-
zen aus dem 35 MHz-A-Band betrieben werden, und umgekehrt.
Hier ist eine Umstellung im robbe-Service erforderlich, welche
wir zum Festpreis anbieten.
FF 7 (T7CP)
Verwenden Sie nur Original Quarze aus dem robbe-Futaba
Sortiment und nur die Frequenzen, welche, wie aus beilie-
gender Frequenzübersicht ersichtlich, in dem jeweiligen
Land zum Betrieb von Modellen freigegeben sind.
4.7
Mit vier Kreuzschlitz-Schrauben ist die Rückwand am Sender-
gehäuse befestigt.
Öffnen der Rückwand
• Senderakku ausbauen und die Steckverbindung des Akku-
• Quarzfach vorsichtig entnehmen
• mit einem entsprechenden Schraubendreher die vier
• Rückwand nach hinten abnehmen
Schließen der Rückwand
• Rückwand vorsichtig von hinten auf das Gehäuse stecken
• Rückwand mit den vier Schrauben befestigen
• Quarzfach vorsichtig einstecken
• Akku einbauen und Akkufach schließen
4.8
Längenverstellung
• Teil A und B lockern
• Griff auf die gewünschte Länge einstellen
• Teil A wieder mit Teil B kontern.
Federkraft
Bei beiden Steuerknüppeln kann die Rückstellkraft der Federn
stufenlos auf die individuellen Steuergewohnheiten des Pilo-
ten eingestellt werden. Dazu die Senderrückwand abnehmen.
Mit einem kleinen Schraubendreher die Federkraft für jede
Steuerfunktion einstellen.
Dabei bewirkt eine Drehung im Uhrzeigersinn eine härtere
Rückstellung des jeweiligen Steuerknüppels. Eine Drehung
gegen den Uhrzeigersinn führt zu einer weicheren Rückstel-
lung.
Aus der Abbildung ist die Lage der Verstellschrauben ersicht-
lich. Sie zeigt die Rückansicht des geöffneten Senders mit der
Höhenruder
Quarzefür Doppelsuper-
Empfänger tragen die
Aufschrift RX-DS +
Kanal-Nummer.
Steuerknüppelanordnung im 'Mode 2'.
Wenn man dabei von hinten auf den Sender blickt, befindet
sich der Geber für Höhen- und Seitenruder auf der linken
Seite. Mit dem rechten Knüppelaggregat wird das Querrruder
und das Drosselservo angesteuert.
8
ABNEHMEN DER RÜCKWAND
kabels lösen
Schrauben der Rückwand lösen
STEUERKNÜPPELEINSTELLUNGEN
Teil A Teil B
Seitenruder
Stick
Bestellnummer
35 MHz F7025
40 MHz F7026
Die Länge der Steuer-
knüppel ist stufenlos
verstellbar und kann
optimal an die Steu-
ergewohnheiten des
Piloten angepasst
werden.
Querruder
Stick
