Für eine Normalladung des Sender- und Empfängerakkus
empfehlen wir den Unicharger 6 No. 8500 und die Verwen-
dung der Ladekabel No. F 1415 und F 1416.
Schließen Sie die Bananenstecker der Ladekabel immer
zuerst am Ladegerät an.
Obwohl die eingebaute Schutzdiode im Sender Schaden bei
Verpolung des Ladekabels verhindert, achten Sie trotzdem
auf richtige Polung beim Anschluss.
Der Sender und die Empfangsanlage müssen beim Laden
unbedingt ausgeschaltet sein.
Für eine Ladung des Sender- oder Empfängerakkus mit einem
höherem Strom als I/10 setzen Sie unbedingt ein Ladegerät
mit einer automatischen „Delta-Peak" - Abschaltung ein, z. B.
den robbe Power Peak DUO POWER 8S EQ-BID No. 8504
oder den Lader Power Peak Compact Duo-Power 6S EQ No.
8506. Besonders beim Einsatz der NiMH-Akkus benötigen Sie
ein Ladegerät mit einer sicheren Abschaltautomatik, da diese
Akkutypen empfindlich gegen Überladung sind.
Bei einer Schnellladung des Senderakkus sollte der Lade-
strom max. 1 Ampere betragen.
Nach längerer Lagerzeit (Winterpause), sollte der Akku vor
dem Betrieb einige Male ent- und geladen werden. Erst
danach wird die volle Kapazität des Akkus erreicht.
Hinweis:
Der Entladevorgang muss direkt am Akku vorgenommen
werden, weil die Verpolschutzdiode keine Entladung über
die Ladebuchse zulässt.
Wir empfehlen hierzu die Verwendung des Direkt-Ladekabels
No. 8263, um den Senderakku direkt an den Lader anzu-
schliessen.
Um die Umwelt zu schützen, bringen Sie defekte oder ver-
brauchte Akkus zu den entsprechenden, kostenlosen Sam-
melstellen. Werfen Sie diese auf keinen Fall in den Hausmüll.
Die Akkus werden wieder aufgearbeitet.
Achtung!
Trockenbatterien dürfen nicht nachgeladen werden, es
besteht Explosionsgefahr.
5.3 Betriebszeiten
Werden die leistungsfähigen Senderakkuzellen 8 NiMH 2000
AA (No. 4548) eingesetzt, hat der Sender bei voll aufgelade-
nem Akku eine Betriebszeit von ca. 8-10 Stunden.
Dies gilt nicht für den Empfängerakku, hier ist die Betriebszeit
stark abhängig von der Zahl der angeschlossenen Servos, der
Leicht gängigkeit der Steuergestänge, sowie der Häufigkeit der
Steuer bewegungen. Ein Servo nimmt bei laufendem Servo -
motor zwischen 150 und 600 mA auf, bei ruhendem Motor ca.
5 - 8 mA.
Erreicht das Servo die vom Steuerknüppel angegebene Posi-
tion, so schaltet der Motor ab, und das Servo nimmt nur noch
den Ruhestrom auf. Dabei ist es gleich, ob das Servo in Neu-
tral-, Endstellung oder in einer Zwischenstellung ist.
Achten Sie deshalb darauf, dass die Gestänge leichtgängig
sind und das Servo in seinem Steuerweg nicht mechanisch
begrenzen.
Ein entladener Empfängerakku macht sich durch langsamer
laufende Servos bemerkbar. Wird dies festgestellt, muss der
Megatech T3PM-MX 2.4GHz
Betrieb umgehend eingestellt und nachgeladen werden.
5.4 Senderspannungsanzeige / Akkualarm
Der Fahrbetrieb muss dann sofort eingestellt und die Akkus
nachgeladen werden. Aus Sicherheitsgründen sollten Sie die
Akkus bereits nachladen, sobald die Spannung unter die
Nennspannung von 9,6 V absinkt.
Fahrtregler mit BEC
Lenkservo
Kan. 2
Futaba
SW LED
R603FS
3
2
2.4 GHz
1
B/C
RS232C
Kan. 1
Empfänger
6.
Anschluss der Empfangsanlage
6.1
Modell mit externer BEC-Stromversorgung
Bei BEC-Betrieb wird die Empfangsanlage inklusive Servos,
über den Fahrtregler aus dem Fahrakku mit Spannung ver-
sorgt. Ein separater Empfängerakku kann somit entfallen.
Eingeschaltet wird die Empfangsanlage über den Schalter des
Reglers falls vorhanden oder wie bei den meisten Reglern über
das Anstecken des Fahrakkus. Bei BEC-Stromversorgung darf
kein Empfängerakku angeschlossen werden, da er sonst über
die BEC-Stromversorgung überladen würde.
Achtung: Keinen Fahrakku direkt am Empfänger anschlie-
ßen. Dies ist kein BEC-Empfänger
6.2
Modell mit Empfängerakku
Bei einem Modell mit Verbrennungsmotor, oder einem Fahrt-
regler ohne BEC-Stromversorgung, erfolgt der Anschluss der
Empfangsanlage gemäß nachstehender Abbildung.
Hier wird zur Empfängerstromversorgung, über das Schalter-
kabel, ein 5-zelliger Empfängerakku angeschlossen. Verwen-
den Sie wegen der höheren Kontaktsicherheit konfektionierte
Akkupacks, z.B. robbe. No 4149.
Kan. 3
Futaba
SW LED
R603FS
3
2
2.4 GHz
1
B/C
RS232C
Empfänger
Schalter
zum Empfängerakku
7
Bestell Nummer
F3025

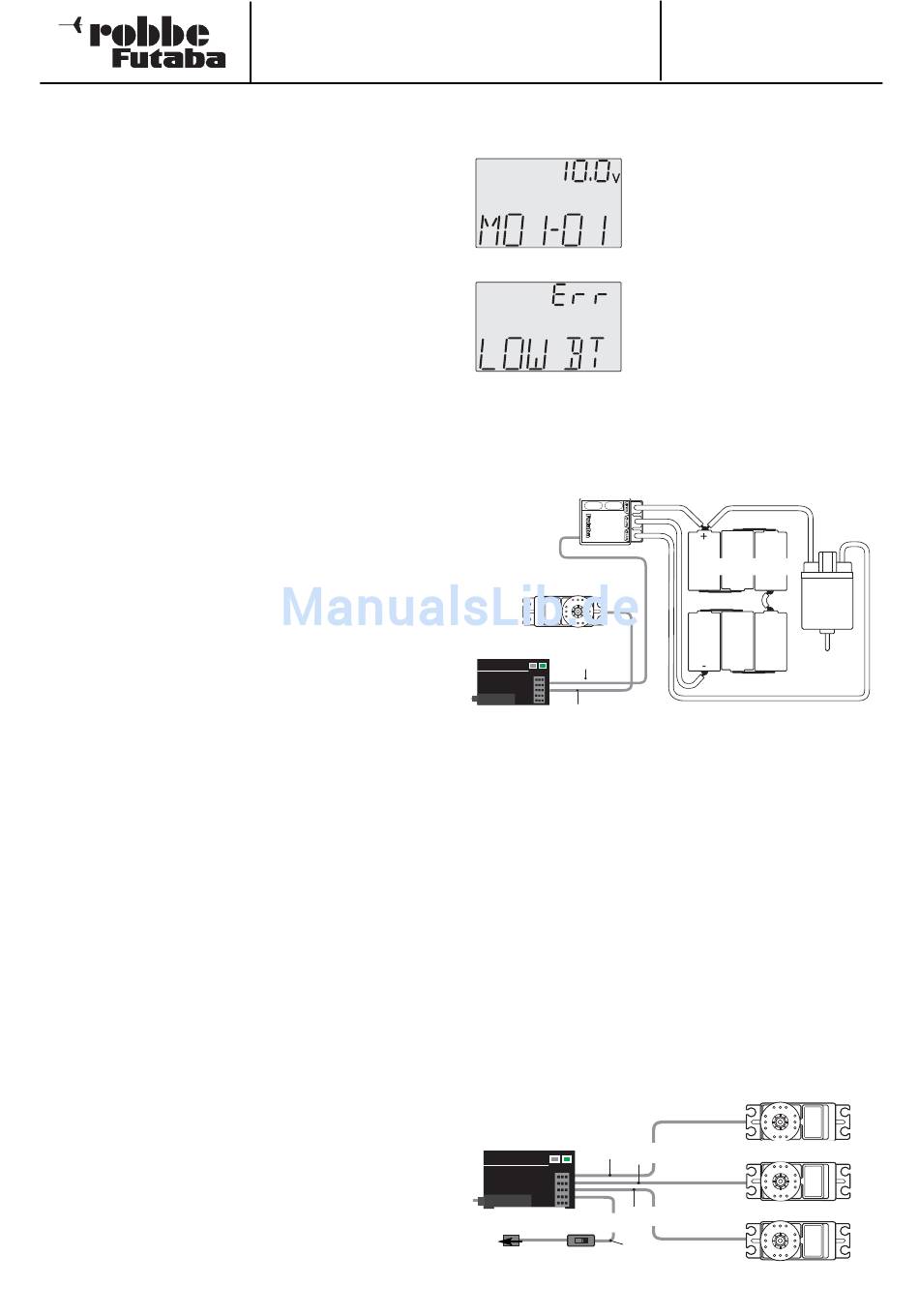

Nach dem Einschalten des Sen ders
wird die aktuelle Span nungslage des
Sender akkus im Display angezeigt.
Die Spannung des Senderakkus
beträgt in diesem Beispiel 10,0 V.
Sobald der Akku soweit entladen ist,
dass die Spannung den Wert von 8,5
V er reicht, ertönt ein akustisches
Warnsignal.
Außerdem erscheint im Display
"LOW BAT", (Akkuunterspannung).
NC-Akku
Kanal 3 Servo
Kan. 2
Gasservo
Kan. 1
B/C
Lenkservo
Motor
