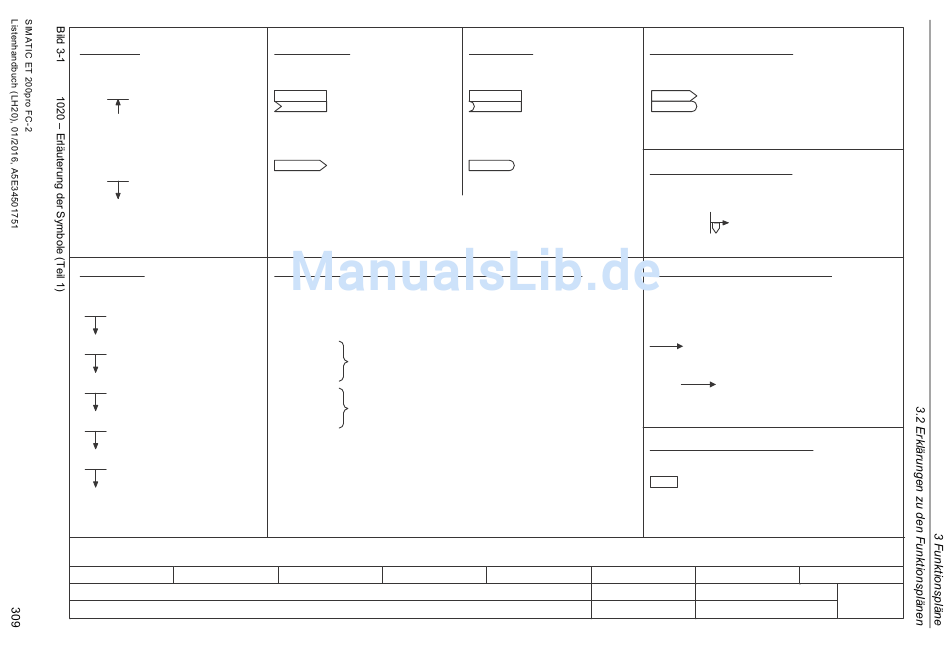

Datensätze; Erklärungen Zu Den Funktionsplänen; 1020 - Erläuterung Der Symbole (Teil 1) - Siemens SIMATIC ET 200pro FC-2 Handbuch

Parameter
Symbol Bedeutung
Parametername [Unit] Beobachtungsparameter
rxxxx[y..z] mit Einheit [Unit] und
Indexbereich [y..z] bzw.
Datensatz [C/D]
Parametername Einstellparameter
von ... bis [Unit] mit Min-/Maxwert
pxxxx[C/D] (Def) und Einheit [Unit]
Datensatz [C/D] und
Werkseinstellung
(Def) *)
Datensätze
Symbol Bedeutung
pxxxx[C]
Parameter gehört zum
Befehlsdatensatz
(Command Data Set, CDS).
pxxxx[D] Parameter gehört zum
Antriebsdatensatz
(Drive Data Set, DDS).
pxxxx[E] Parameter gehört zum
Geberdatensatz
(Encoder Data Set, EDS).
pxxxx[M] Parameter gehört zum
Motordatensatz
(Motor Data Set, MDS).
pxxxx[P] Parameter gehört zum
Leistungsteildatensatz
(Power unit Data Set, PDS).
*) Bei einigen Parametern wird der Wert der Werkseinstellung erst bei der Inbetriebnahme berechnet, da sie abhängig vom verwendeten Power Module und Motor sind (siehe Abschnitt 2.1.1 "Berechnet").
1 2
Erklärungen zu den Funktionsplänen
Erläuterung der Symbole (Teil 1)
Konnektoren
Symbol Bedeutung
Konnektoreingang CI
Parametername
mit Indexbereich[y..z]
pxxxx[y..z]
bzw. Datensatz [C/D]
(Def)
und Werkseinstellung
(Def) *)
Parametername [Unit]
rxxxx[y..z]
Konnektorausgang CO
mit Einheit [Unit] und
Indexbereich [y..z]
CI: Connector Input (Konnektoreingang)
CO: Connector Output (Konnektorausgang)
CO/BO: Connector/Binector Output (Konnektor-/Binektorausgang)
Erklärungen für Parameter, Binektoren, Konnektoren
Symbol Bedeutung
Parametername Name des Parameters (max. 18 Zeichen)
[Unit] [Maßeinheit]
rxxxx[y] oder "r" = Beobachtungsparameter. Diese Parameter können nur gelesen werden.
rxxxx[y...z] oder "xxxx" steht für die Parameternummer,
rxxxx[y].ww oder "[y]" gibt den zutreffenden Index an, "[y...z] gibt den Indexbereich an
rxxxx.ww ".ww" gibt die Bitnummer an (z. B. 0...15).
pxxxx[y] oder "p" = Einstellparameter. Diese Parameter können geändert werden.
pxxxx[y...z] oder "xxxx" steht für die Parameternummer,
pxxxx[y].ww oder "[y]" gibt den zutreffenden Index an, "[y...z]" gibt den Indexbereich an
pxxxx.ww ".ww" gibt die Bitnummer an (z. B. 0...15).
von ... bis Wertebereich.
(xxxx[y].ww) Parameternummer (xxxx) mit Indexnummer [y] und Bitnummer .ww.
(Def) Werkseinstellung.
(Def.w) Werkseinstellung mit voreingestellter Bitnummer.
[aaaa.b] Planverweise bei Einstellparametern die mehrfach vorkommen.
[Funktionsplannummer, Signalpfad]
3 4
Binektoren
Symbol Bedeutung
Binektoreingang BI
Parametername
mit Indexbereich [y..z]
pxxxx[y..z]
bzw. Datensatz [C/D]
(Def.y)
und Werks-
einstellung.Bitnummer
(Def.y)
Parametername
Binektorausgang BO
rxxxx
BI: Binector Input (Binektoreingang)
BO: Binector Output (Binektorausgang)
5 6
fp_1020_97_07.vsd
07.12.2015
Konnektoren/Binektoren
Symbol Bedeutung
Parametername
rxxxx
Konnektor-/
Binektorausgang CO/BO
rxxxx
Vorbelegte Konnektoren
Symbol Bedeutung
Einstellparameter mit
Parametername
Min-/Maxwert und Einheit
von ... bis [Unit]
[Unit] Datensatz [D] und
pxxxx[D] (Def)
Werkseinstellung (Def)
Querverweise zwischen Plänen
Symbol Bedeutung
Signalpfad Die Funktionspläne sind zur schnelleren
Orientierung in Signalpfade 1...8 aufgeteilt.
Text Text = Eindeutige Signalbezeichnung
[aaaa.b]
aaaa = Signal geht zu Zielplan aaaa
b = Signal geht zu Signalpfad b
Text Text = Eindeutige Signalbezeichnung
[cccc.d]
cccc = Signal kommt von Quellplan cccc
d = Signal kommt von Signalpfad d
Zum "Funktionsplanname" [aaaa.b] = Bei Binektoren
Querverweise für Steuerbits
Symbol Bedeutung
pxxxx= Ursprungsparameter des Signals
pxxxx
aaaa = Signal kommt von Quellplan aaaa
[aaaa.b]
b = Signal kommt von Signalpfad b
7
Funktionsplan
ET 200pro FC-2
V4.7.6
8
- 1020 -
