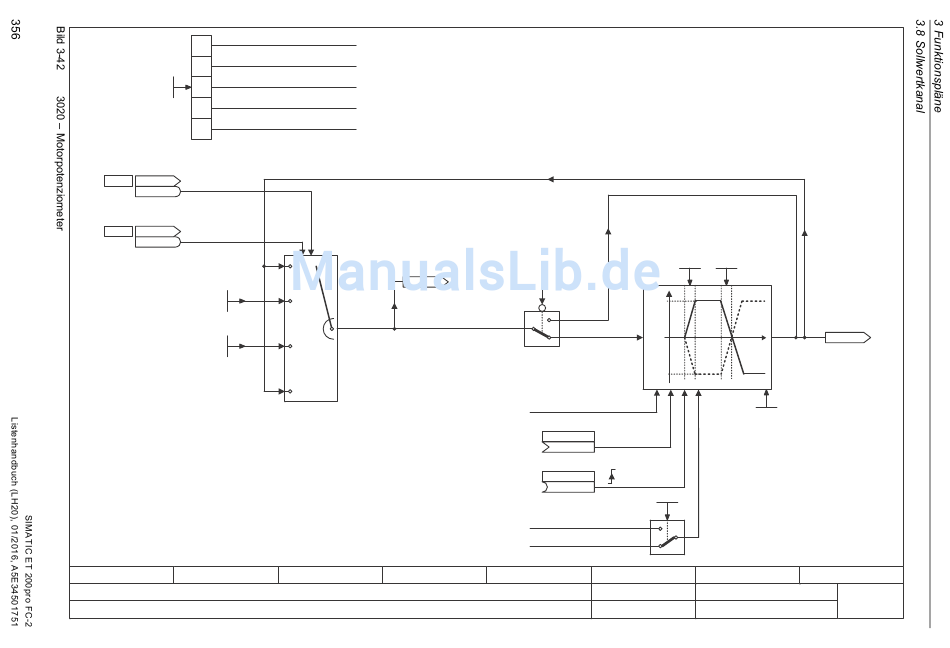

Automatikbetrieb Hochlaufgeber aktiv
1
Mop Konfiguration
2
p1030 [D] (0000 0110 bin)
Speicherung in NVRAM aktiv
3
4
1 = Motorpotenziometer höher
p1035 r1198
r1198.13
[2505.6]
1 = Motorpotenziometer tiefer
p1036 r1198
r1198.14
[2505.6]
Mop n_max
p1037 [D] (0.000)
<1>
Mop n_min
p1038 [D] (0.000)
<1>
<1> Bei der automatischen Inbetriebnahme werden p1037 und p1038 auf die Motor-Maximaldrehzahl
(p0322) gesetzt bzw. auf die Motor-Bemessungsdrehzahl (p0311), falls die Motor-Maximaldrehzahl
nicht spezifiziert ist.
<2> Bei Anfangsverrundung aktiv (p1030.2 = 1) wird die eingestellte Hoch- und Rücklaufzeit
entsprechend überschritten.
<3> Nur wirksam bei p1030.0 = 0.
1 2
Sollwertkanal
Motorpotenziometer
Speicherung aktiv
0 Sollwert für Motorpotenziometer wird nicht gespeichert und nach EIN durch p1040 vorgegeben.
1 Sollwert für Motorpotenziometer wird nach AUS gespeichert und nach EIN auf den gespeicherten Wert gesetzt.
0 Ohne Hochlaufgeber bei Automatikbetrieb (Hoch-/Rücklaufzeit = 0).
1 Mit Hochlaufgeber bei Automatikbetrieb.
Anfangsverrundung aktiv
0 Ohne Anfangsverrundung.
1 Mit Anfangsverrundung. Die eingestellte Hoch- und Rücklaufzeit wird entsprechend überschritten.
0 Keine Speicherung in NVRAM (NVRAM = Non Volatile Random Access Memory, nicht flüchtiger RAM).
1 Speicherung in NVRAM aktiv.
Hochlaufgeber immer aktiv
0 Sollwert wird nur bei freigegebenen Impulsen berechnet.
1 Sollwert wird unabhängig von der Impulsfreigabe berechnet.
Alter Wert bleibt erhalten
0 0
Mop n_soll vor HLG [1/min]
r1045
0 1
1 0
1 1
3 4
Mop Hochlaufzeit
0.000 ... 1000.000 [s]
p1047 [D] (10.000)
p1030.1
y
p1082
1
x
0
-p1082
Bezugswert für Hochlaufgeber
[3050.8]
Mop Setzw
p1044 [C]
(0)
Mop Setzw übern
p1043 [C]
(0)
p1030.4
1: AUS1 Freigabe fehlt (r0046.0)
0
[2634.8]
0:
1
5 6
fp_3020_97_07.vsd
07.12.2015 V4.7.6
<2> <2>
Mop Rücklaufzeit
0.000 ... 1000.000 [s]
p1048 [D] (10.000)
Mop Sollw nach
HLG [1/min]
y
r1050
x
z. B. nach [3030.1]
y = 0
Mop Startwert
-210000.000 ... 210000.000 [1/min]
p1040 [D] (0.000)
<3>
7 8
Funktionsplan
- 3020 -
ET 200pro FC-2
