Siemens SIMATIC ET 200pro FC-2 Handbuch Seite 331

r1239
[7017.5]
r1239 .8
r2197
[2534.7]
r2197 .0
r2197
[2534.7]
r2197 .4
r2349
[7958.7]
r2349 .10
r2349
[7958.7]
r2349 .11
1 2

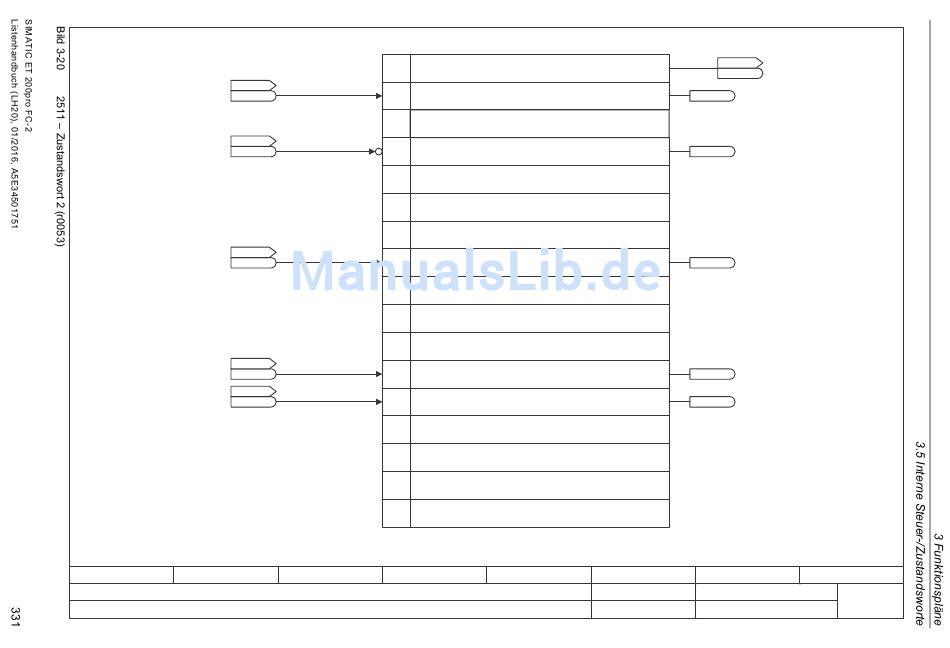

Interne Steuer-/Zustandsworte
Zustandswort 2 (r0053)
Bit Nr.
DCBRK ZSW
0 1 = Gleichstrombremsung aktiv
1 Reserviert
ZSW Überw 1
2 1 = |n_ist| > p1080 (n_min)
3 Reserviert
4 Reserviert
5 Reserviert
ZSW Überw 1
1 = |n_ist| • r1119 (n_soll)
6
7 Reserviert
8 Reserviert
9 Reserviert
Tec_reg Zustand
10 1 = Technologieregler-Ausgang an unterer Grenze
Tec_reg Zustand
11 1 = Technologieregler-Ausgang an oberer Grenze
12 Reserviert
13 Reserviert
14
Reserviert
15 Reserviert
3 4
Zustandswort 2 (r0053)
5 6
fp_2511_97_07.vsd
07.12.2015 V4.7.6
ZSW 2
r0053
r0053
r0053.0
r0053.2
r0053.6
r0053.10
r0053.11
7 8
Funktionsplan
- 2511 -
ET 200pro FC-2
