Installation und Montage

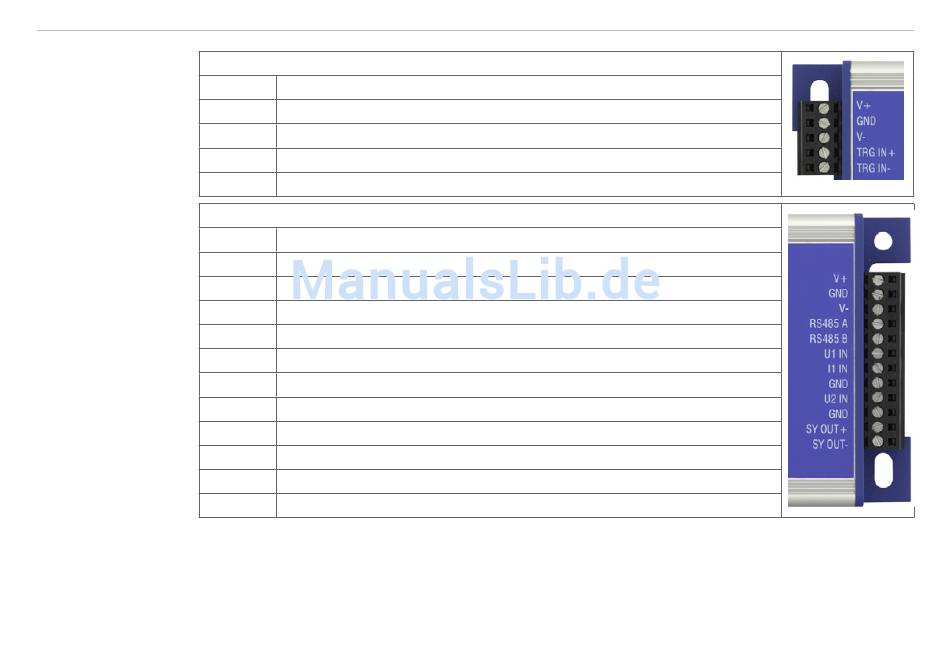

Versorgungsbuchse (links)
V+
GND
V-
TRG IN+
TRG IN-
Sensorbuchse (rechts)
V+
GND
V-
RS485 A
RS485 B
U1 IN
I1 IN
GND 1
U2 IN
GND 2
SY OUT+ Synchronisationsausgang + (= EtherCAT ditributed clocks, LVDS signal)
SY OUT -
IF1032/ETH
Positive Spannungsversorgung (5 - 36 V)
Masse Spannungsversorgung
Negative Spannungsversorgung (wenn von Sensor benötigt)
Triggereingang + (LVDS Signal, max. 3,3 V, nur für Analogeingänge)
Triggereingang - (LVDS Signal, max. 3,3 V, nur für Analogeingänge)
Positive Spannungsversorgung für Sensor (durchgeschleift)
Masse Spannungsversorgung für Sensor (durchgeschleift)
Negative Spannungsversorgung für Sensor (durchgeschleift)
RS485 Sensorschnittstelle (nur ME Sensorprotokoll)
RS485 Sensorschnittstelle (nur ME Sensorprotokoll)
Spannungseingang 1 für AD-Wandler (0 - 10 V) (= CH1)
Stromeingang 1 für AD-Wandler (4 - 20 mA) (= CH3)
Ground für Spannungs-, Stromeingang
Spannungseingang 2 für AD-Wandler (0 - 10 V) (= CH2)
Ground für Spannungs-, Stromeingang
Synchronisationsausgang - (= EtherCAT ditributed clocks, LVDS signal)
