5.5 Ethernet-Schnittstelle
Die Ethernet-Schnittstelle bietet TCP/IP, Modbus TCP und Ethernet POWERLINK-
Netzwerkfunktionalität (EPL).
5.5.1 TCP/IP
TCP/IP (Transmission Control Protocol / Internet Protocol) ist ein üblicher Protokollsatz zur
Übertragung von Informationen zwischen Geräten über ein Netzwerk, einschließlich dem
Internet. TCP ermöglicht zwei Geräten die Herstellung einer Verbindung und garantiert die
Zustellung von Datenpaketen (Datengramme) in der richtigen Reihenfolge. IP legt das
Format der einzelnen Datenpakete (die die Zieladresse des Empfangsgeräts enthalten) fest,
hat aber keinen Einfluss auf die richtige Zustellung des Datenpakets.
TCP/IP
ermöglicht
Kommunikation mit einem Host-PC, auf dem Mint WorkBench ausgeführt wird. Die
Verbindung verwendet ein High-Level-ICM-Protokoll (Immediate Command Mode), damit
Mint-Befehle, Mint-Programme und sogar Firmware über das Ethernet-Netzwerk an den
Controller gesendet werden können.
Beim Betrieb im standardmäßigen Ethernet-Modus kann TCP/IP nicht zur Kommunikation
mit einem Controller über ein prioritätisch verkettetes Netzwerk verwendet werden, da die
internen Hubs der einzelnen Controller kumulative Taktungsfehler erzeugen. Es ist
notwendig, den Host-PC entweder direkt oder über einen einzigen Schalter oder Hub
anzuschließen, wie in Abbildung 42 dargestellt: Ein Schalter ist einem Hub vorzuziehen, da
er eine schnellere Leistung liefert, wenn große Datenmengen zu übertragen sind.

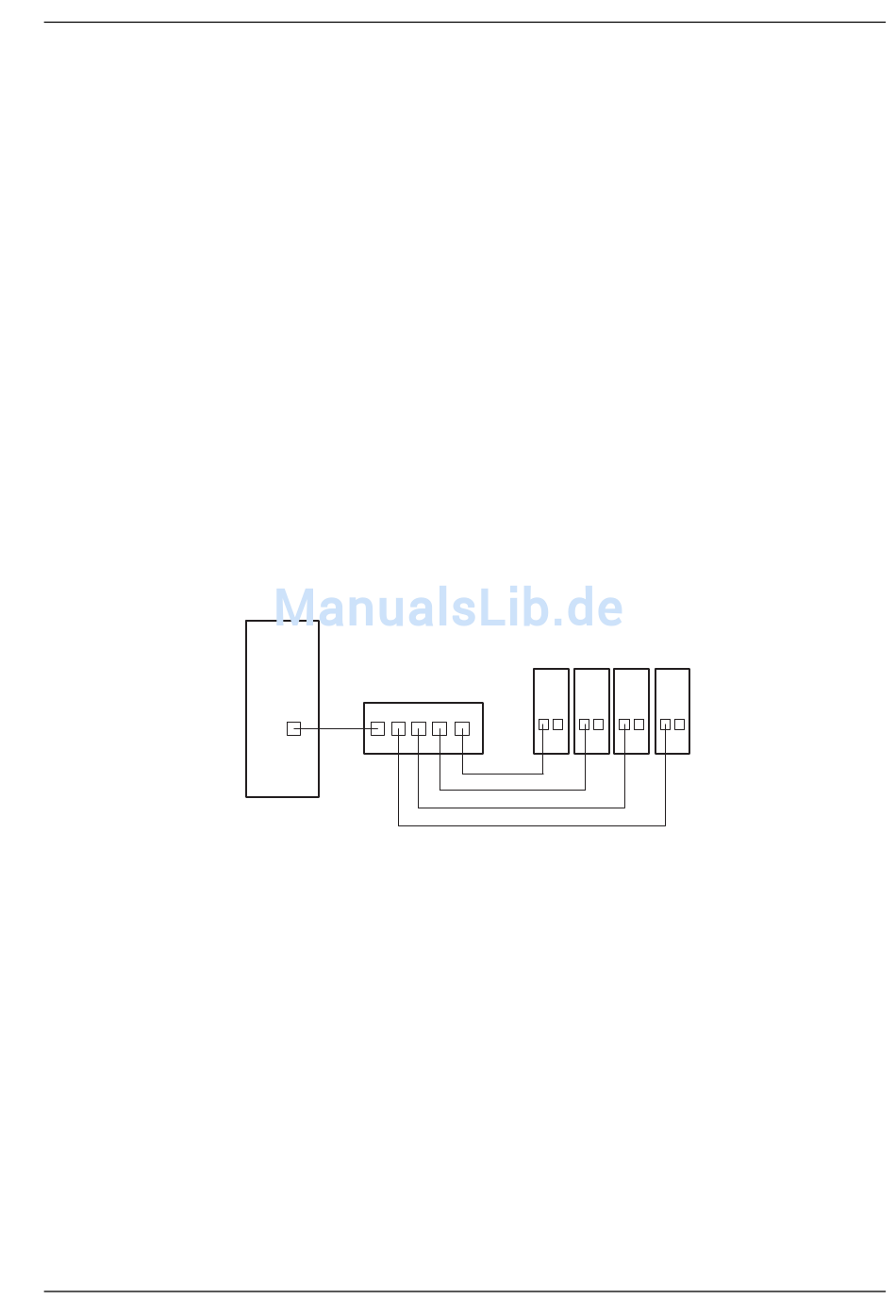

Abbildung 37: Anschluss an Antriebe über TCP/IP in standardmäßigem Ethernet-Modus
Hinweis: Der MicroFlex e100 und andere ABB-Anlagen verwenden "Big Endian"-
MN1942WDE
MicroFlex e100
Host-PC
Externer Schalter
Wortreihenfolge und -Byte-Reihenfolge für Modbus-Protokolle. Falls dies nicht
kompatibel mit anderen Modbus-Anlagen ist, lassen sich Wort- und Byte-
Reihenfolge für den MicroFlex e100 in Mint WorkBench ändern. Einzelheiten
dazu finden Sie in der Mint Workbench-Hilfedatei.
die
Unterstützung
MicroFlex e100 Antriebe
standardmäßiger
Eingang / Ausgang 5-17
Ethernet-
