3.2.2.1 Auswirkungen der Befestigungsfläche und
Abstände
Die Nähe des MicroFlex e100 zu anderen
Komponenten kann die Kühlwirkung beein-
trächtigen. Wenn der MicroFlex e100 neben
einem anderen MicroFlex e100 (oder einem
anderen Hindernis) montiert wird, muss ein
Mindestabstand
werden, um effektive Kühlung zu gewährleisten.
Wenn der MicroFlex e100 über oder unter einem
anderen MicroFlex e100 (oder einem anderen
Hindernis) montiert wird, muss ein Mindestab-
stand von 90 mm vorgesehen werden, um
effektive
Kühlung
beachten: Wenn ein MicroFlex e100 über einem
anderen MicroFlex e100 oder einer anderen
Wärmequelle montiert wird, wurde die zugeführte
Luft bereits durch die darunter liegenden, Wärme
abgebenden Geräte erwärmt. Mehrere vertikal
übereinander montierte MicroFlex e100 müssen
(ohne Versatz) ausgerichtet werden, um den
Luftstrom über die Kühlkörper zu verbessern.
Die Minderungsdaten setzen voraus, dass der
MicroFlex e100 auf einer 3 mm starken (oder
dünneren) Metallplatte befestigt ist. Wenn der
MicroFlex e100 auf einer 10 mm starken Platte
befestigt ist, müssen die Stromstärkedaten in
den Abschnitten 3.2.3 bis 3.2.5 um bis zu 7%
erhöht werden, sofern keine Zwangsbelüftung
vorgesehen ist, oder um 15%, sofern eine
Zwangsbelüftung vorgesehen ist.
Es ist empfehlenswert, an der Vorderseite etwa 60 mm Freiraum für Verkabelung und
Stecker zu lassen.
MN1942WDE
von
15 mm
vorgesehen
zu
gewährleisten.
Metallrückwand
90 mm
Zu
Lüfter

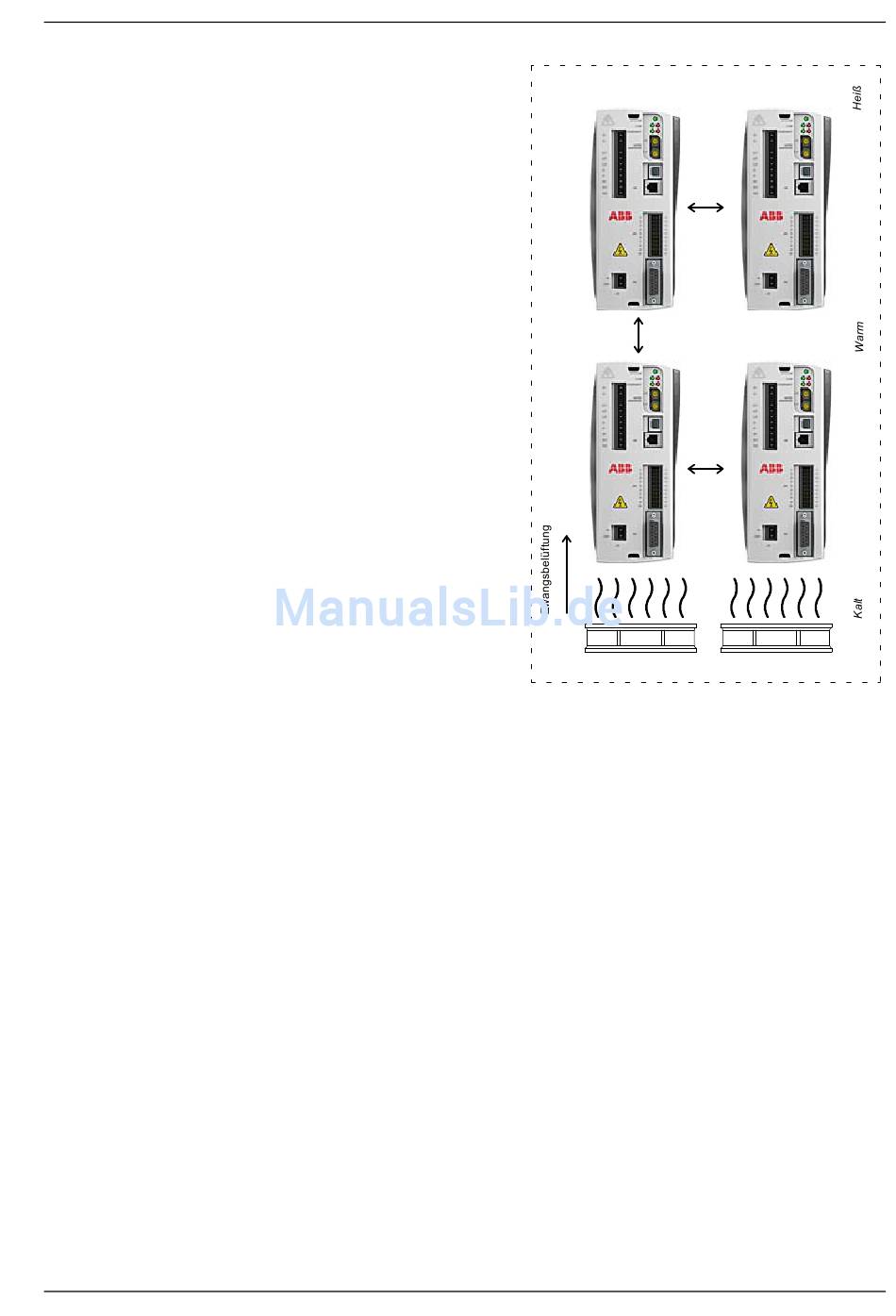

Abbildung 2: Kühlung und Abstände
Grundlegende Installation 3-7
15 mm
15 mm
Lüfter
