5.2.6 Allzweckausgang DOUT1
3
Der optisch isolierte Allzweckausgang ist dafür vorgesehen, die Stromversorgung von der
Benutzerversorgung wie in Abbildung 37 dargestellt zu liefern. Der TLP127 hat eine
maximale Leistungsabgabe von 150 mW bei 25 °C.
Der Ausgang ist mit einer sich selbst zurücksetzende Sicherung ausgestattet, die bei etwa
200 mA ausgelöst wird. Nach Entfernen der Last kann es bis zu 20 Sekunden dauern, bis
sich die Sicherung zurücksetzt. Wenn der Ausgang zum direkten Ansteuern eines Relais
verwendet wird, muss eine ausreichend bemessene Diode mit richtiger Polarität über die
Relaisspule angelegt werden. Dies schützt den Ausgang vor rückwirkender EMK, die von
der Relaisspule bei Abschaltung der Stromversorgung erzeugt wird. Der Sensor des
Ausgangs kann in Mint WorkBench konfiguriert werden; sein Zustand wird im Fenster „Spy"
(Spion) angezeigt.
[Fehler]
Wenn der MicroFlex e100 an Mint WorkBench angeschlossen ist, kann der Aktivpegel des
Ausgangs mit dem Tool „Digital E/A" konfiguriert werden. Es kann dazu aber auch das Mint-
Schlüsselwort OUTPUTACTIVELEVEL im Befehlsfenster verwendet werden. Einzelheiten
dazu sind in der Mint-Hilfedatei zu finden.
MN1942WDE
Lage
13
Name DOUT1
Beschreibung
TLP 127

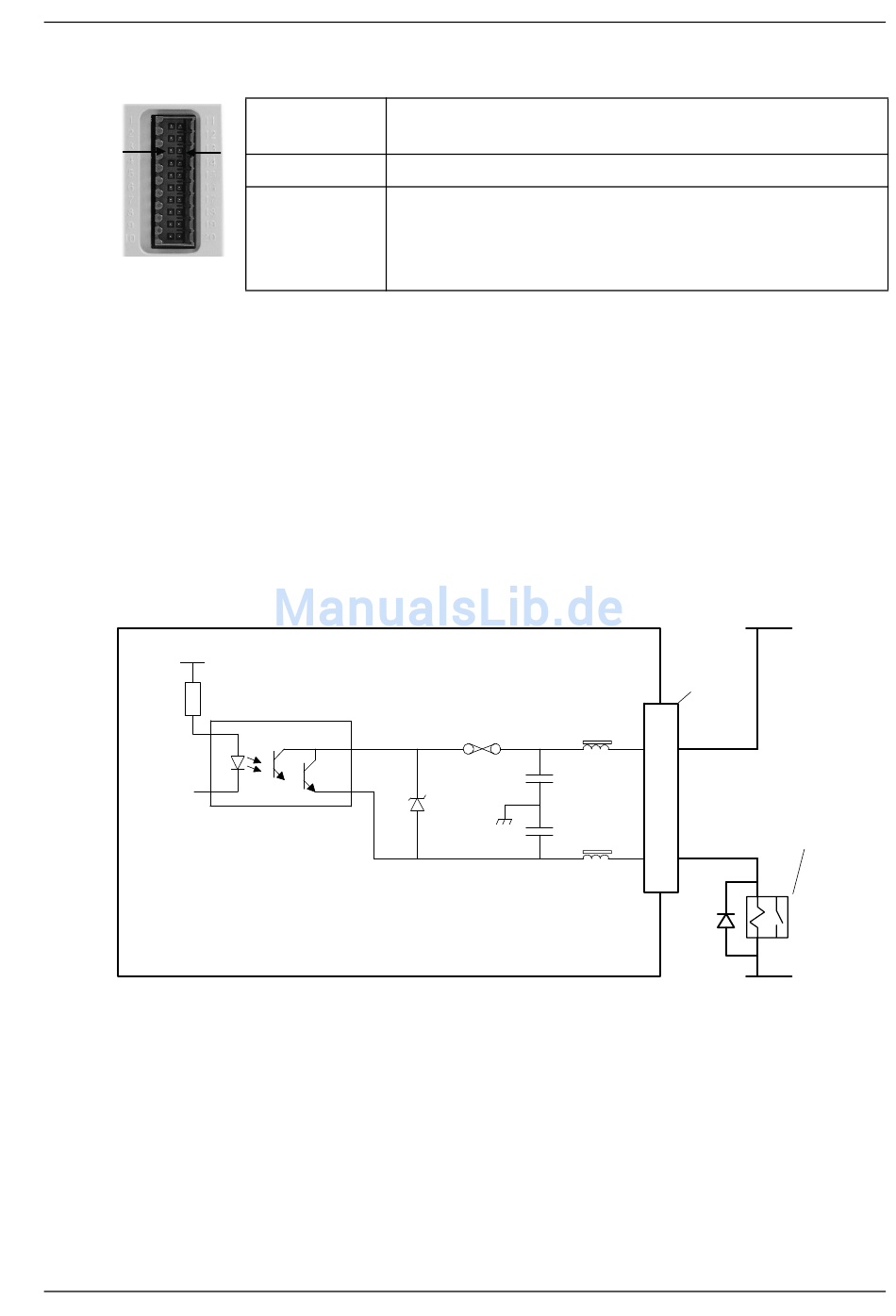

Abbildung 34: Schaltkreis für DOUT1-Ausgang
Stecker X3, Pins 3 und 13
(Gegenstecker: Weidmüller Minimate B2L 3.5/20)
Optisch isolierter Allzweck-Digitalausgang
Ausgangsstromstärke:
Benutzerversorgung:
Aktualisierungsintervall:
MicroFlex e100
Sicherung
200 mA
100 mA maximal
+28 V DC maximal
1 ms
'X3'
DOUT1+
13
DOUT1-
3
Eingang / Ausgang 5-13
Benutzer-
versorgung
V+
Last (Relais
mit Diode
dargestellt)
Benutzer-
versorgung
GND
