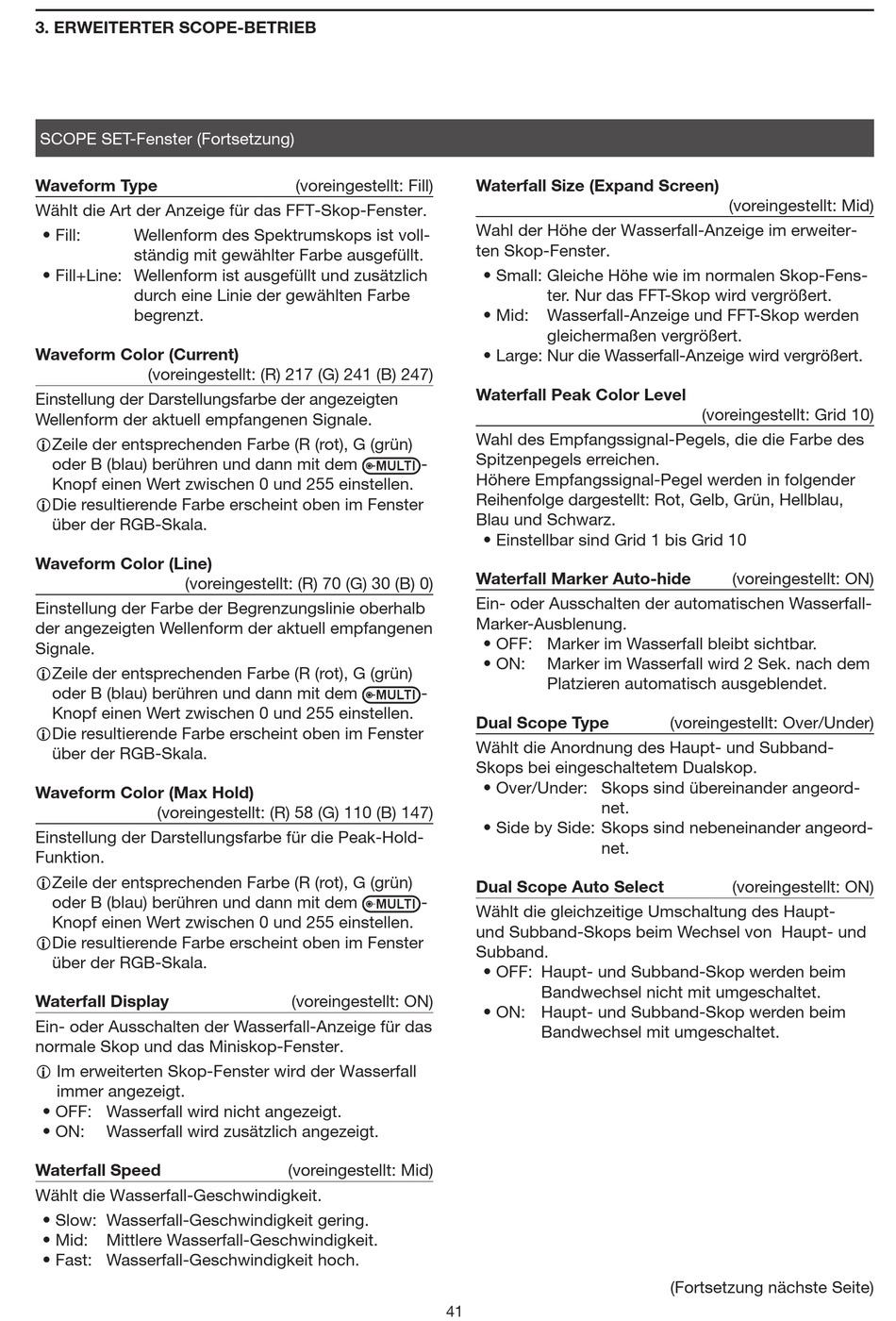

3. ERWEITERTER SCOPE-BETRIEB
SCOPE SET-Fenster (Fortsetzung)
Waveform Type
Wählt die Art der Anzeige für das FFT-Skop-Fenster.
• Fill: Wellenform des Spektrum skops ist voll-
ständig mit gewählter Farbe ausgefüllt.
• Fill+Line: Wellenform ist ausgefüllt und zusätzlich
durch eine Linie der gewählten Farbe
begrenzt.
Waveform Color (Current)
(voreingestellt: (R) 217 (G) 241 (B) 247)
Einstellung der Darstellungsfarbe der angezeigten
Wel lenform der aktuell emp fan genen Signale.
L Zeile der entsprechenden Farbe (R (rot), G (grün)
oder B (blau) berühren und dann mit dem
Knopf einen Wert zwischen 0 und 255 einstellen.
L Die resultierende Farbe erscheint oben im Fenster
über der RGB-Skala.
Waveform Color (Line)
(voreingestellt: (R) 70 (G) 30 (B) 0)
Einstellung der Farbe der Begrenzungslinie oberhalb
der angezeigten Wellenform der aktuell emp fan genen
Signale.
L Zeile der entsprechenden Farbe (R (rot), G (grün)
oder B (blau) berühren und dann mit dem
Knopf einen Wert zwischen 0 und 255 einstellen.
L Die resultierende Farbe erscheint oben im Fenster
über der RGB-Skala.
Waveform Color (Max Hold)
(voreingestellt: (R) 58 (G) 110 (B) 147)
Einstellung der Darstellungsfarbe für die Peak-Hold-
Funktion.
L Zeile der entsprechenden Farbe (R (rot), G (grün)
oder B (blau) berühren und dann mit dem
Knopf einen Wert zwischen 0 und 255 einstellen.
L Die resultierende Farbe erscheint oben im Fenster
über der RGB-Skala.
Waterfall Display
Ein- oder Ausschalten der Wasserfall-Anzeige für das
normale Skop und das Miniskop-Fenster.
L Im erweiterten Skop-Fenster wird der Wasserfall
immer angezeigt.
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird zusätzlich angezeigt.
Waterfall Speed
Wählt die Wasserfall-Geschwindigkeit.
• Slow: Wasserfall-Geschwindigkeit gering.
• Mid: Mittlere Wasserfall-Geschwindigkeit.
• Fast: Wasserfall-Geschwindigkeit hoch.
(voreingestellt: Fill)
-
MULTI
-
MULTI
-
MULTI
(voreingestellt: ON)
(voreingestellt: Mid)
41
Waterfall Size (Expand Screen)
Wahl der Höhe der Wasserfall-Anzeige im erweiter-
ten Skop-Fenster.
• Small: Gleiche Höhe wie im normalen Skop-Fens-
ter. Nur das FFT-Skop wird vergrößert.
• Mid: Wasserfall-Anzeige und FFT-Skop werden
gleichermaßen vergrößert.
• Large: Nur die Wasserfall-Anzeige wird vergrößert.
Waterfall Peak Color Level
Wahl des Empfangssignal-Pegels, die die Farbe des
Spitzenpegels erreichen.
Höhere Empfangssignal-Pegel werden in folgender
Reihenfolge dargestellt: Rot, Gelb, Grün, Hellblau,
Blau und Schwarz.
• Einstellbar sind Grid 1 bis Grid 10
Waterfall Marker Auto-hide
Ein- oder Ausschalten der automatischen Wasserfall-
Marker-Ausblenung.
• OFF: Marker im Wasserfall bleibt sichtbar.
• ON: Marker im Wasserfall wird 2 Sek. nach dem
Platzieren automatisch ausgeblendet.
Dual Scope Type
Wählt die Anordnung des Haupt- und Subband-
Skops bei eingeschaltetem Dualskop.
• Over/Under: Skops sind übereinander angeord-
net.
• Side by Side: Skops sind nebeneinander angeord-
net.
Dual Scope Auto Select
Wählt die gleichzeitige Umschaltung des Haupt-
und Subband-Skops beim Wechsel von Haupt- und
Subband.
• OFF: Haupt- und Subband-Skop werden beim
Bandwechsel nicht mit umgeschaltet.
• ON: Haupt- und Subband-Skop werden beim
Bandwechsel mit umgeschaltet.
(voreingestellt: Mid)
(voreingestellt: Grid 10)
(voreingestellt: ON)
(voreingestellt: Over/Under)
(voreingestellt: ON)
(Fortsetzung nächste Seite)
