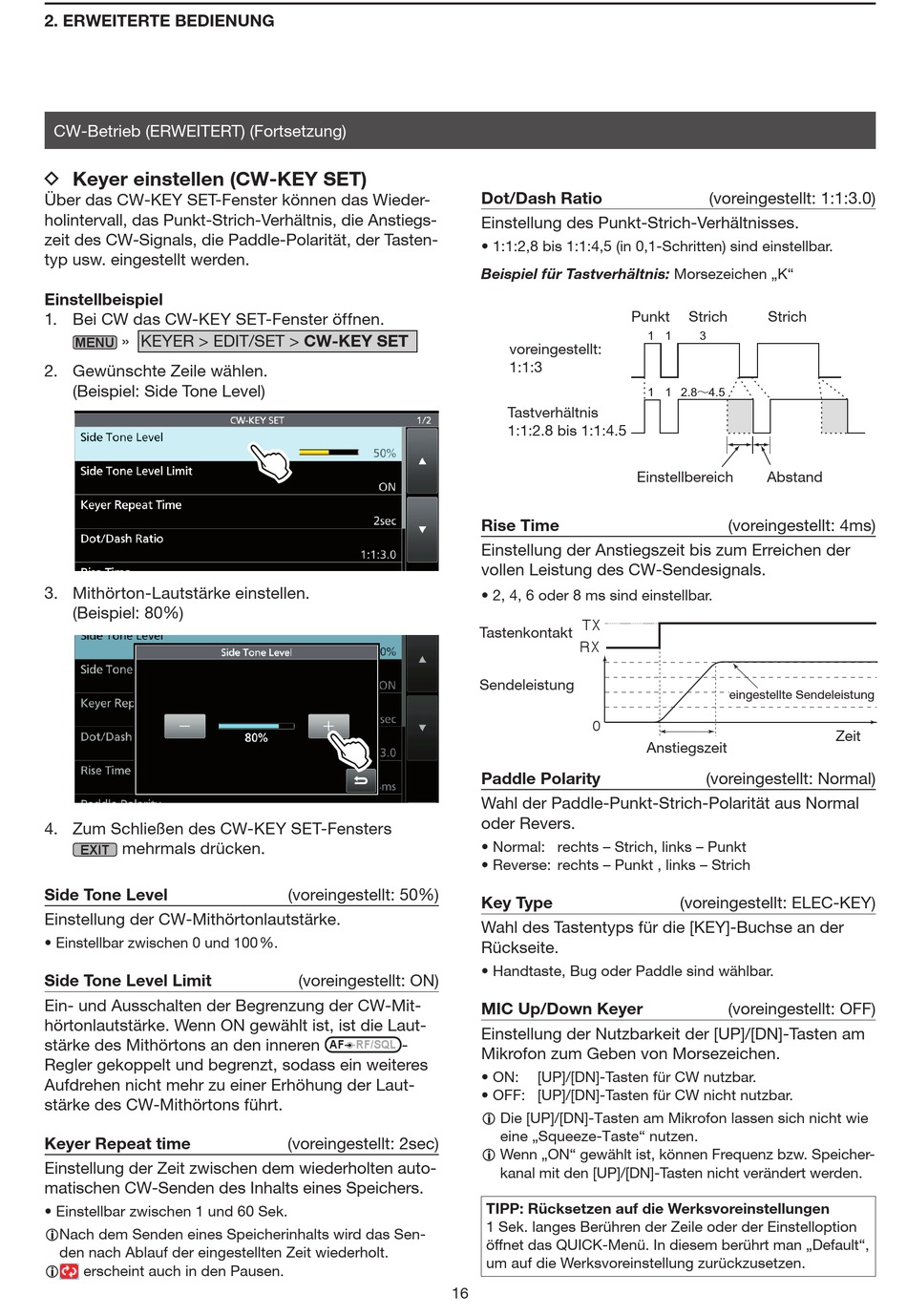

2. ERWEITERTE BEDIENUNG
CW-Betrieb (ERWEITERT) (Fortsetzung)
D Keyer einstellen (CW-KEY SET)
Über das CW-KEY SET-Fenster können das Wieder-
holintervall, das Punkt-Strich-Ver hält nis, die Anstiegs-
zeit des CW-Signals, die Paddle-Polarität, der Tasten-
typ usw. eingestellt werden.
Einstellbeispiel
1. Bei CW das CW-KEY SET-Fenster öffnen.
» KEYER > EDIT/SET > CW-KEY SET
MENU
2. Gewünschte Zeile wählen.
(Beispiel: Side Tone Level)
3. Mithörton-Lautstärke einstellen.
(Beispiel: 80%)
4. Zum Schließen des CW-KEY SET-Fensters
mehrmals drücken.
EXIT
Side Tone Level
Einstellung der CW-Mithörtonlautstärke.
• Einstellbar zwischen 0 und 100%.
Side Tone Level Limit
Ein- und Ausschalten der Begrenzung der CW-Mit-
hörtonlautstärke. Wenn ON gewählt ist, ist die Laut-
stärke des Mithörtons an den inneren
Regler gekoppelt und begrenzt, sodass ein weiteres
Aufdrehen nicht mehr zu einer Erhöhung der Laut-
stärke des CW-Mithörtons führt.
Keyer Repeat time
Einstellung der Zeit zwischen dem wiederholten auto-
matischen CW-Senden des Inhalts eines Speichers.
• Einstellbar zwischen 1 und 60 Sek.
L Nach dem Senden eines Speicherinhalts wird das Sen-
den nach Ablauf der eingestellten Zeit wiederholt.
erscheint auch in den Pausen.
L
(voreingestellt: 50%)
(voreingestellt: ON)
-
AF
RF/SQL
(voreingestellt: 2sec)
16
Dot/Dash Ratio
Einstellung des Punkt-Strich-Verhältnisses.
• 1:1:2,8 bis 1:1:4,5 (in 0,1-Schritten) sind ein stell bar.
Beispiel für Tastverhältnis: Morsezeichen „K"
Punkt
1 1
voreingestellt:
1:1:3
1 1 2.8∼4.5
Tastverhältnis
1:1:2.8 bis 1:1:4.5
Einstellbereich
Rise Time
Einstellung der Anstiegszeit bis zum Erreichen der
vol len Leistung des CW-Sendesignals.
• 2, 4, 6 oder 8 ms sind einstellbar.
TX
Tastenkontakt
RX
Sendeleistung
0
Anstiegszeit
Paddle Polarity
Wahl der Paddle-Punkt-Strich-Polarität aus Normal
oder Revers.
• Normal: rechts – Strich, links – Punkt
• Reverse: rechts – Punkt , links – Strich
Key Type
Wahl des Tastentyps für die [KEY]-Buchse an der
Rückseite.
• Handtaste, Bug oder Paddle sind wählbar.
MIC Up/Down Keyer
Einstellung der Nutzbarkeit der [UP]/[DN]-Tasten am
Mikrofon zum Geben von Morsezeichen.
• ON:
[UP]/[DN]-Tasten für CW nutzbar.
• OFF: [UP]/[DN]-Tasten für CW nicht nutzbar.
L Die [UP]/[DN]-Tasten am Mikrofon lassen sich nicht wie
eine „Squeeze-Taste" nutzen.
L Wenn „ON" gewählt ist, können Frequenz bzw. Speicher-
kanal mit den [UP]/[DN]-Tas ten nicht verändert werden.
TIPP: Rücksetzen auf die Werksvoreinstellungen
1 Sek. langes Berühren der Zeile oder der Einstelloption
öffnet das QUICK-Menü. In diesem berührt man „Default",
um auf die Werksvoreinstellung zurückzusetzen.
(voreingestellt: 1:1:3.0)
Strich
Strich
3
Abstand
(voreingestellt: 4ms)
eingestellte Sendeleistung
Zeit
(voreingestellt: Normal)
(voreingestellt: ELEC-KEY)
(voreingestellt: OFF)
