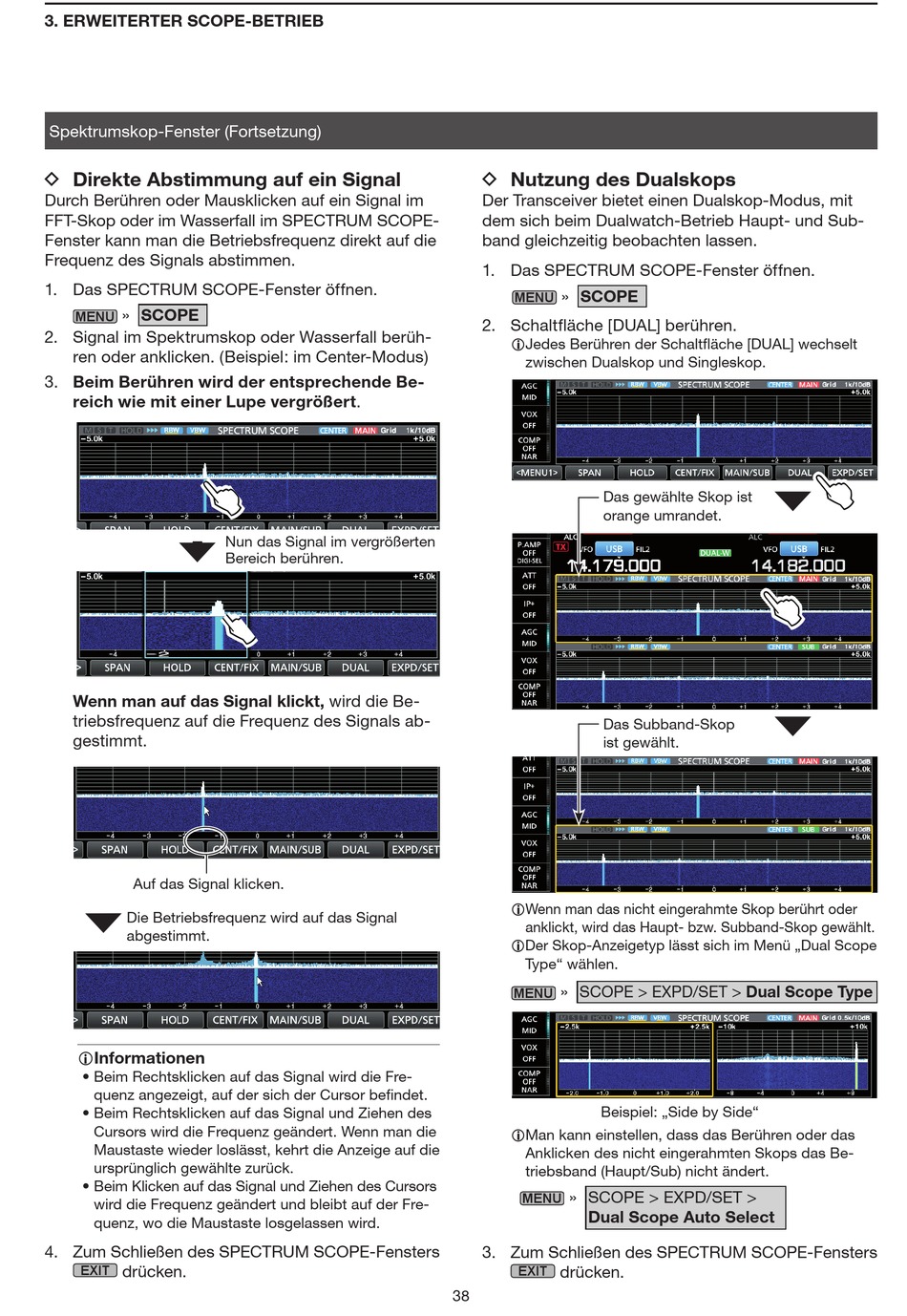

3. ERWEITERTER SCOPE-BETRIEB
Spektrumskop-Fenster (Fortsetzung)
D Direkte Abstimmung auf ein Signal
Durch Berühren oder Mausklicken auf ein Signal im
FFT-Skop oder im Wasserfall im SPECTRUM SCOPE-
Fenster kann man die Betriebsfrequenz direkt auf die
Frequenz des Signals abstimmen.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Signal im Spektrumskop oder Wasserfall berüh-
ren oder anklicken. (Beispiel: im Center-Modus)
3. Beim Berühren wird der entsprechende Be-
reich wie mit einer Lupe vergrößert.
Wenn man auf das Signal klickt, wird die Be-
triebsfrequenz auf die Frequenz des Signals ab-
gestimmt.
Auf das Signal klicken.
Die Betriebsfrequenz wird auf das Signal
abgestimmt.
Information
en
L
• Beim Rechtsklicken auf das Signal wird die Fre-
quenz angezeigt, auf der sich der Cursor befindet.
• Beim Rechtsklicken auf das Signal und Ziehen des
Cursors wird die Frequenz geändert. Wenn man die
Maustaste wieder loslässt, kehrt die Anzeige auf die
ursprünglich gewählte zurück.
• Beim Klicken auf das Signal und Ziehen des Cursors
wird die Frequenz geändert und bleibt auf der Fre-
quenz, wo die Maustaste losgelassen wird.
4. Zum Schließen des SPECTRUM SCOPE-Fensters
EXIT
drücken.
Nun das Signal im vergrößerten
Bereich berühren.
D Nutzung des Dualskops
Der Transceiver bietet einen Dualskop-Modus, mit
dem sich beim Dualwatch-Betrieb Haupt- und Sub-
band gleichzeitig beobachten lassen.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [DUAL] berühren.
L Jedes Berühren der Schaltfläche [DUAL] wechselt
zwischen Dualskop und Singleskop.
Das gewählte Skop ist
orange umrandet.
Das Subband-Skop
ist gewählt.
L Wenn man das nicht eingerahmte Skop berührt oder
anklickt, wird das Haupt- bzw. Subband-Skop gewählt.
L Der Skop-Anzeigetyp lässt sich im Menü „Dual Scope
Type" wählen.
» SCOPE > EXPD/SET > Dual Scope Type
MENU
Beispiel: „Side by Side"
L Man kann einstellen, dass das Berühren oder das
Anklicken des nicht eingerahmten Skops das Be-
triebsband (Haupt/Sub) nicht ändert.
» SCOPE > EXPD/SET >
MENU
Dual Scope Auto Select
3. Zum Schließen des SPECTRUM SCOPE-Fensters
EXIT
drücken.
38
