Parameterbeschreibungen
0-11 Programm Satz
Option:
Funktion:
[9]
Aktiver Satz
Kann ebenfalls während des Betriebs
bearbeitet werden. Die Bearbeitung von
Parametersätzen kann über verschiedene
Quellen LCP, FC RS-485, FC USB oder bis zu
fünf Feldbusstandorte erfolgen.

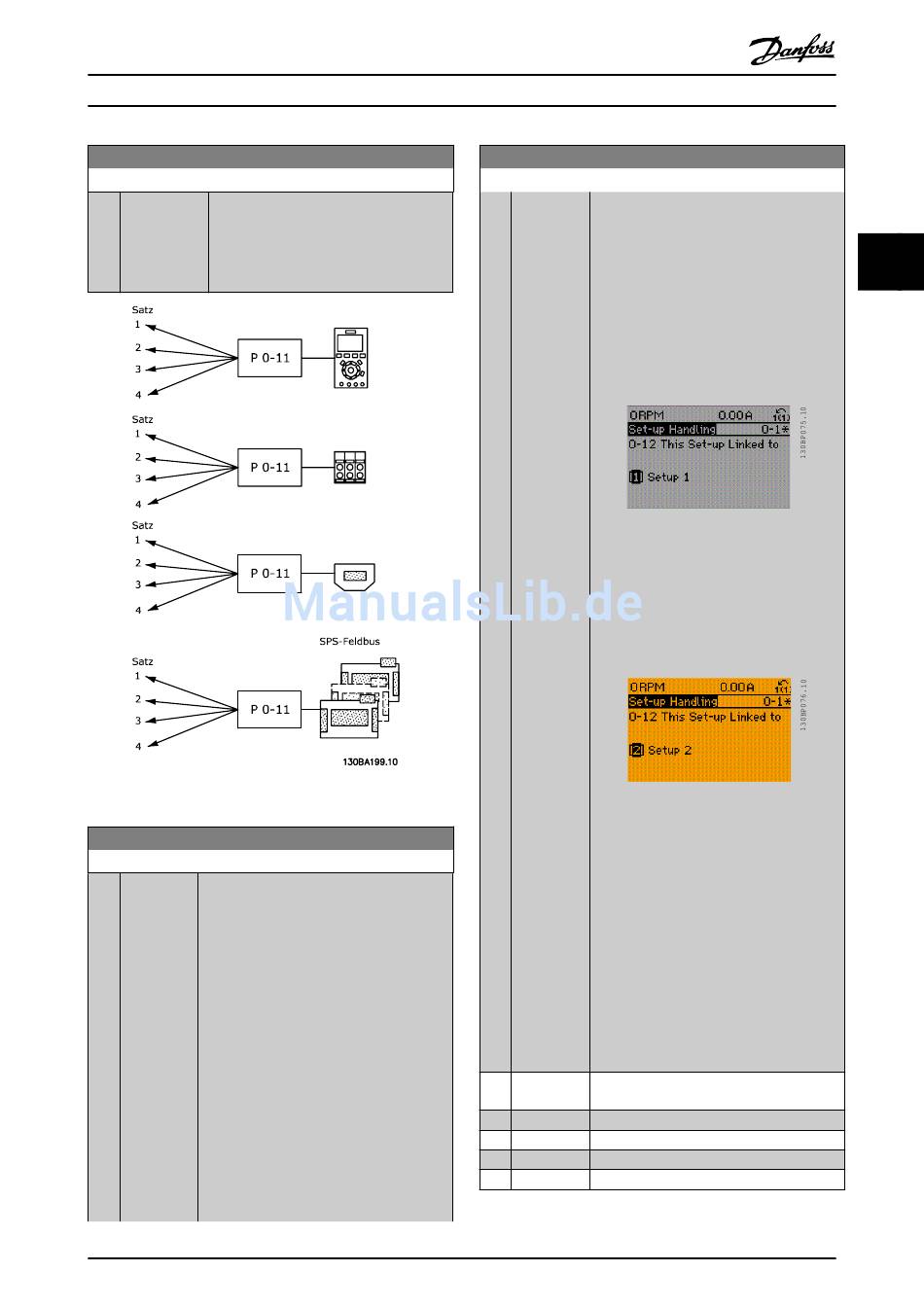

Abbildung 3.1
0-12 Satz verknüpfen mit
Option:
Funktion:
Um Parametersätze bei laufendem Motor
umschalten zu können, müssen die Sätze
miteinander verknüpft sein, deren Parameter
die Einstellung „Ändern während des Betriebs
= FALSE" enthalten. Beim Wechsel von
Parametersätzen während des Betriebs wird
durch diese Verknüpfung eine Synchroni-
sation dieser Parameterwerte erreicht. Die
Parameter mit der Einstellung „Ändern
während des Betriebs = FALSE" sind im
Abschnitt Parameterlisten mit dem Zusatz
FALSE (FALSCH) versehen.
0-12 Satz verknüpfen mit wird verwendet von
Externe Anwahl in 0-10 Aktiver Satz. Externe
Anwahl dient dazu, während des Betriebs (d.
h., wenn der Motor läuft) von einem Satz
zum anderen zu schalten.
Beispiel:
FC300-Programmierungshandbuch
®
MG33MD03 - VLT
ist eine eingetragene Marke von Danfoss
0-12 Satz verknüpfen mit
Option:
Funktion:
Umschaltung von Satz 1 und Satz 2 bei
laufendem Motor mittels Externe Anwahl:
Parametersatz 1 programmieren und sicher-
stellen, dass Sat 1 und Satz 2 synchronisiert
(oder „verknüpft") werden. Dazu gibt es zwei
Möglichkeiten:
1. Den Parametersatz zur Bearbeitung in
0-11 Programm Satz auf Satz 2 ändern und
0-12 Satz verknüpfen mit auf Satz 1 program-
mieren. Dadurch wird der Verknüpfungs-
bzw. Synchronisierungsprozess gestartet.
Abbildung 3.2
ODER
2. In Parametersatz 1 Satz 1 auf Satz 2
kopieren. Dann 0-12 Satz verknüpfen mit auf
Satz 2 [2] stellen. Damit wird die
Verknüpfung eingeleitet.
Abbildung 3.3
Nach erfolgter Verknüpfung zeigt
0-13 Anzeige: Verknüpfte Parametersätze {1,2},
da alle Parameter mit Einstellungen
„Änderungen während des Betriebs = FALSE"
jetzt in Satz 1 und Satz 2 gleich sind. Bei
Änderung eines Parameters, der in der Liste
mit „Änderungen während des Betriebs =
FALSE"" markiert ist, z. B. 1-30 Statorwi-
derstand (Rs), wird dieser automatisch in
beiden Sätzen geändert. Das Umschalten
zwischen Satz 1 und Satz 2 bei laufendem
Motor ist jetzt möglich.
[0]
Nicht
*
verknüpft
[1]
Satz 1
[2]
Satz 2
[3]
Satz 3
[4]
Satz 4
