Logikregeln - Danfoss VLT AutomationDrive FC300 Programmierungshandbuch

Parameterbeschreibungen
13-16 RS-FF Operand R
Option:
[26] Logikregel 0
[27] Logikregel 1
[28] Logikregel 2
3 3
[29] Logikregel 3
[30] Timeout 0
[31] Timeout 1
[32] Timeout 2
[33] Digitaleingang 18
[34] Digitaleingang 19
[35] Digitaleingang 27
[36] Digitaleingang 29
[37] Digitaleingang 32
[38] Digitaleingang 33
[39] Startbefehl
[40] FU gestoppt
[41] Alarm quitt.
[42] Alarm auto. quitt.
[43] [OK]-Taste
[44] [Reset]-Taste
[45] [Links]-Taste
[46] [Rechts]-Taste
[47] [Auf]-Taste
[48] [Ab]-Taste
[50] Vergleicher 4
[51] Vergleicher 5
[60] Logikregel 4
[61] Logikregel 5
[70] Timeout 3
[71] Timeout 4
[72] Timeout 5
[73] Timeout 6
[74] Timeout 7
[75] Startbefehl gegeben
[76] Digitaleingang X30/2
[77] Digitaleingang X30/3
[78] Digitaleingang X30/4
[79] Digital input x46/1
[80] Digital input x46/3
[81] Digital input x46/5
[82] Digital input x46/7
[83] Digital input x46/9
[84] Digital input x46/11
[85] Digital input x46/13
[90] ATEX ETR I-Warnung
[91] ATEX ETR I-Alarm
[92] ATEX ETR f-Warnung
[93] ATEX ETR f-Alarm
[94] RS Flipflop 0
[95] RS Flipflop 1
[96] RS Flipflop 2
[97] RS Flipflop 3
[98] RS Flipflop 4
148
FC300-Programmierungshandbuch
13-16 RS-FF Operand R
Funktion: Option:
[99]
[100]
[101]
3.14.5 13-2* Timer
Sie können das Ergebnis (TRUE oder FALSE) von Timern
direkt für die Definition eines Ereignisses (siehe 13-51 SL-
Controller Ereignis) oder als boolesche Eingabe in eine
Logikregel (siehe 13-40 Logikregel Boolsch 1, 13-42 Logikregel
Boolsch 2 oder 13-44 Logikregel Boolsch 3) verwenden. Ein
Timer ist nur FALSE (FALSCH), solange er gestartet ist. Nach
Ablauf wird er wieder TRUE (WAHR).
Alle Parameter in dieser Gruppe sind Arrayparameter mit
Index 0 bis 2. Index 0 ist zu wählen, um Timer 0 zu
programmieren, Index 1 für Timer 1 usw.
13-20 SL-Timer
Range:
Application
dependent

3.14.6 13-4* Logikregeln

Unter Verwendung der Logikoperatoren UND, ODER, NICHT
können Sie maximal drei boolesche Eingaben (WAHR/
FALSCH) von Timern, Vergleichern, Digitaleingängen,
Zustandsbits und Ereignissen kombinieren. Wählen Sie die
Booleschen Variablen für die Berechnung in
13-40 Logikregel Boolsch 1, 13-42 Logikregel Boolsch 2 und
13-44 Logikregel Boolsch 3, und definieren Sie die
Funktionen zur logischen Verknüpfung in 13-41 Logikregel
Verknüpfung 1 und 13-43 Logikregel Verknüpfung 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

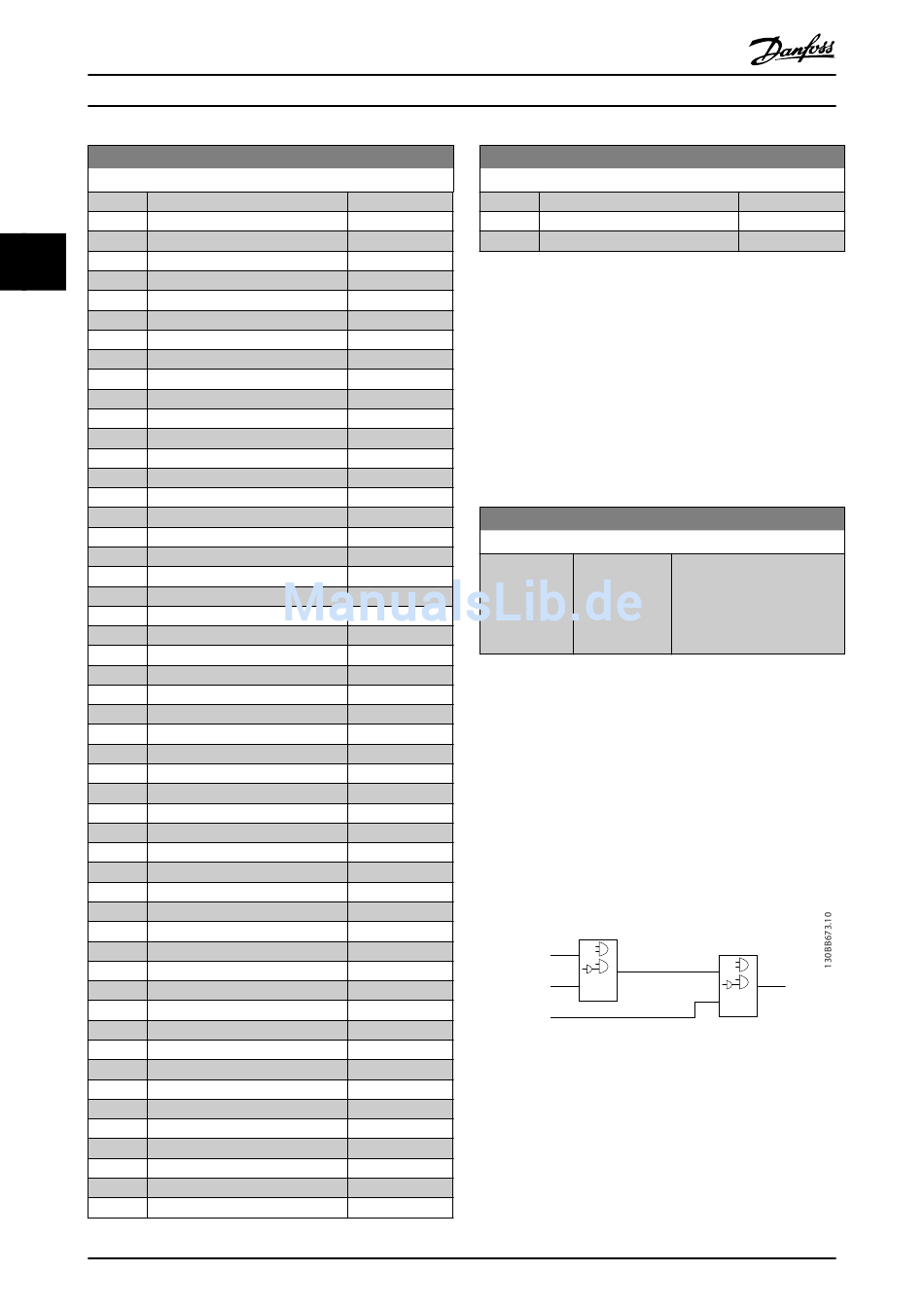

Abbildung 3.53
Berechnungspriorität
Die Ergebnisse von 13-40 Logikregel Boolsch 1,
13-41 Logikregel Verknüpfung 1 und 13-42 Logikregel Boolsch
2 werden zuerst berechnet. Das Ergebnis (WAHR/FALSCH)
dieser Berechnung wird mit den Einstellungen von
13-43 Logikregel Verknüpfung 2 und 13-44 Logikregel Boolsch
®
MG33MD03 - VLT ist eine eingetragene Marke von Danfoss
RS Flipflop 5
RS Flipflop 6
RS Flipflop 7
Funktion:
[Application Der Wert definiert die Dauer
dependant] der FALSE-Ausgabe vom
*
programmierten Timer. Ein
Timer ist nur FALSE (FALSCH),
solange er gestartet ist.
Par. 13-41
Logic Rule Operator 1
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Funktion:
Par. 13-43
Logic Rule Operator 2
. . .
. . .
