Parameterbeschreibungen

3.15.2 14-1* Netzausfall

Parameter zum Einstellen des Betriebsverhaltens bei
Netzausfall. Wenn ein Netzfehler auftritt, versucht der
Frequenzumrichter die Regelung kontrolliert fortzusetzen,
bis die Leistung von der DC-Zwischenkreisspannung
verbraucht ist.
14-10 Netzausfall-Funktion
Option: Funktion:
14-10 Netzausfall-Funktion wird in der
Regel bei sehr kurzen Unterbrechungen
der Netzversorgung (Spannungseinbrüche)
verwendet. Bei einer Last von 100 % und
einer kurzen Spannungsunterbrechung fällt
die DC-Spannung am Hauptkondensator
schnell ab. Bei größeren Frequenzum-
richtern dauert es nur einige
Millisekunden, bis das DC-Niveau auf ca.
373 VDC gesunken ist und der Haupt-IGBT
abgeschaltet und die Kontrolle über den
Motor verliert. Nach dem Wiederherstellen
der Netzversorgung und dem Neustart des
IGBT entsprechen Ausgangsfrequenz und
Spannungsvektor nicht der Drehzahl/
Frequenz des Motor. Das Ergebnis ist
normalerweise Überspannung oder
Überstrom, was meistens zu einer
Abschaltblockierung führt.
14-10 Netzausfall-Funktion kann so
programmiert werden, dass diese Situation
vermieden wird.
Wählen Sie die Funktion aus, die der
Frequenzumrichter bei Erreichen des
Schwellwerts 14-11 Netzausfall-Spannung
ausführen muss.
14-10 Netzausfall-Funktion kann bei
laufendem Motor nicht geändert werden.
Geregelte Rampe Ab:
Der Frequenzumrichter führt eine
geregelte Rampe Ab aus. Wenn
2-10 Bremsfunktion Aus [0] oder AC-Bremse
[2] ist, folgt die Rampe der Überspan-
nungsrampe. Wenn 2-10 Bremsfunktion [1]
Bremswiderstand ist, folgt die Rampe der
Einstellung in 3-81 Rampenzeit Schnellstopp.
Geregelte Rampe Ab [1]:
Nach dem Netz-Ein ist der
Frequenzumrichter startbereit. Geregelte
Rampe Ab und Abschaltung [2]: Nach dem
Netz-Ein muss der Frequenzumrichter über
Reset quittiert werden, um zu starten.
FC300-Programmierungshandbuch
®
MG33MD03 - VLT ist eine eingetragene Marke von Danfoss
14-10 Netzausfall-Funktion
Option: Funktion:

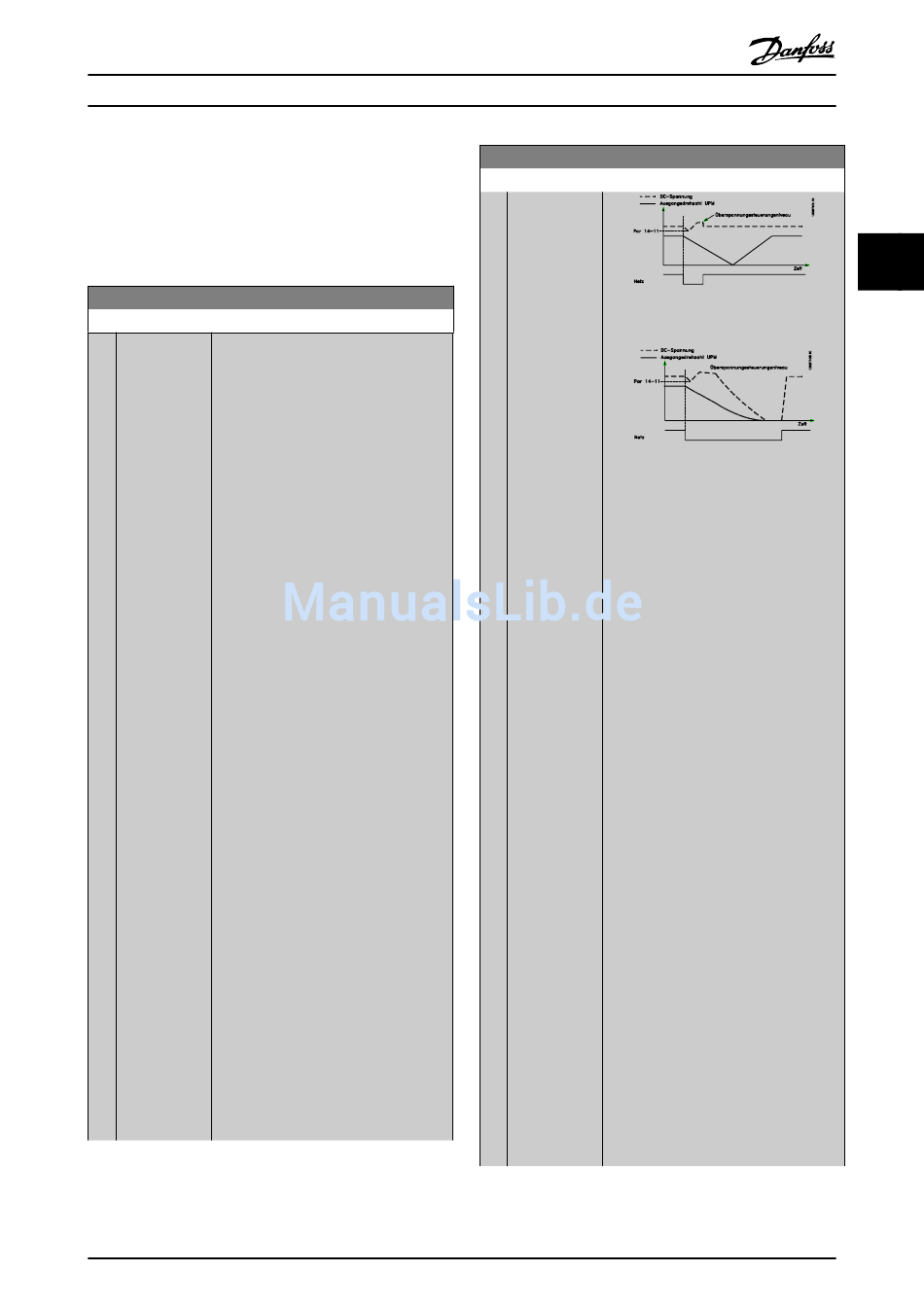

Abbildung 3.54
Abbildung 3.55
1. Die Stromversorgung ist wieder-
hergestellt, bevor die Energie aus
der DC-Spannung/dem Trägheits-
moment zu niedrig wird. Der
Frequenzumrichter führt eine
geregelte Rampe Ab durch, wenn
der Wert von 14-11 Netzausfall-
Spannung erreicht wurde.
2. Der Frequenzumrichter führt eine
geregelte Rampe Ab durch,
solange Energie im Zwischenkreis
vorhanden ist. Nach diesem
Punkt läuft der Motor im Freilauf.
Kinetischer Speicher:
Der Frequenzumrichter führt eine
kinetische Speicherung durch. Wenn
2-10 Bremsfunktion Aus [0] oder AC-Bremse
[2] ist, folgt die Rampe der Überspan-
nungsrampe. Wenn 2-10 Bremsfunktion [1]
Bremswiderstand ist, folgt die Rampe der
Einstellung in 3-81 Rampenzeit Schnellstopp.
Kinetischer Speicher [4]: Der
Frequenzumrichter läuft so lange weiter,
wie aufgrund des durch die Last
verursachten Trägheitsmoments Energie im
System vorhanden ist.
Kinetischer Speicher [5]: Der
Frequenzumrichter läuft weiter, solange
die Energie aus dem Trägheitsmoment der
Last vorhanden ist. Wenn die DC-
Spannung unter 14-11 Netzausfall-
Spannung fällt, führt der
Frequenzumrichter eine Abschaltung
durch.
