Takeuchi TB280FR Original Bedienungsanleitung Seite 207

WARTUNG
NACH ERFORDERNIS
Einbau

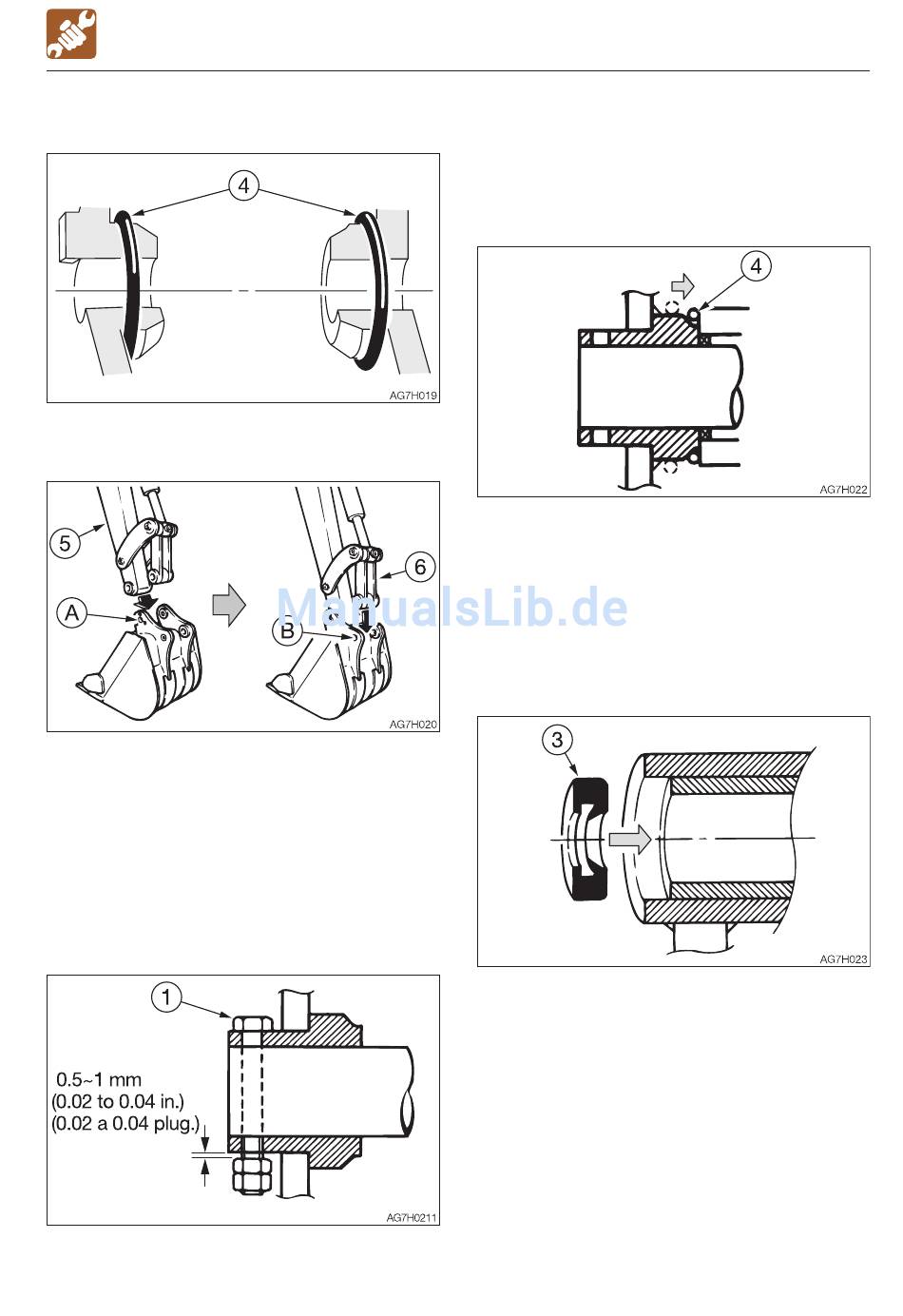

1. Den O-Ring (4) des Löffels einsetzen, wie
in der obigen Abbildung gezeigt.
2. Die Bohrung (A) des Arretierstifts an den
Löffel mit der Bohrung im Löffelstiel (5)
ausrichten und den Arretierstift (2)
einsetzen.
3. Den Zylinder betätigen und die Arretierstift-
Bohrung (B) in den Löffel mit der
Arretierstift-Bohrung im Verbindungsarm
(6) ausrichten und den Arretierstift (2)
einsetzen.
4. Die Umkehrsperröffnungen ausrichten,
dann die Schraube (1) und die Mutter
anbringen. Einen Abstand von 0,5 - 1 mm
zwischen Mutter und Löffelbuchse lassen,
damit sich die Mutter nicht lockert.
5. Den Abstand zwischen Löffel und
Löffelstiel einstellen.
Siehe "Einstellen des Abstands zwischen
Löffel und Löffelstiel (falls vorhanden)" auf
Seite 5-60.
6. Den O-Ring (4) überstreifen.
Austausch der Arretierstiftdichtung
1. Die Arretierstiftdichtung (3) mit der oben
gezeigten Ausrichtung einsetzen.
2. Die Arretierstiftdichtung mit einem
Holzhammer langsam hineintreiben. Die
Dichtung dabei nicht beschädigen.
5-59
