Takeuchi TB280FR Original Bedienungsanleitung Seite 205

WARTUNG
NACH ERFORDERNIS
A ........Der Gummi rissig ist und die Rolle
sich ablöst.
B ........Die Rolle sich bei Druck mit dem
Finger einbeult.

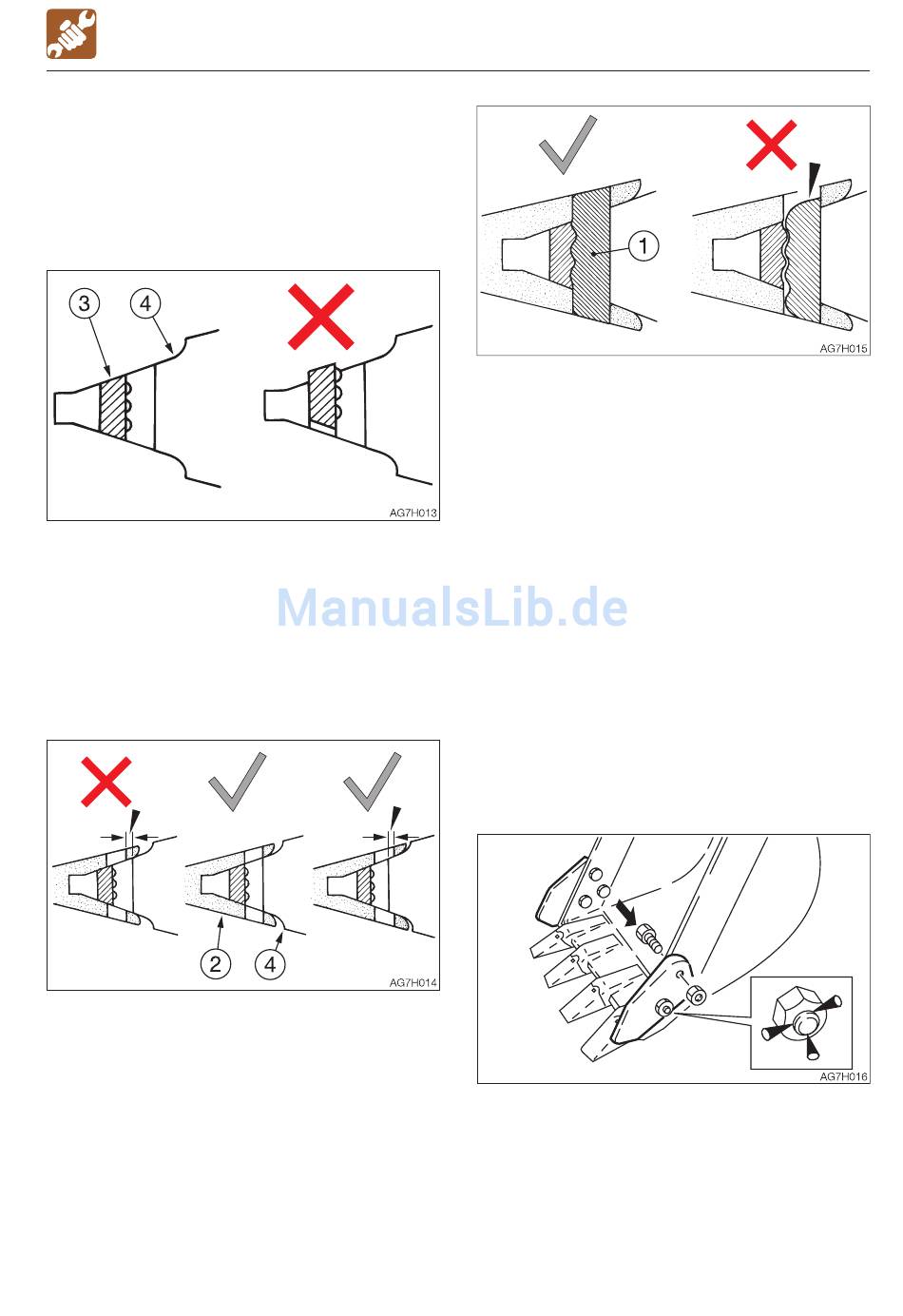

Einbau
1. Die Adapteroberfläche und die innere
Zahnfläche von Schmutz befreien, um für
besseren Kontakt der Anschlussfläche zu
sorgen.
2. Die Gummistiftsicherung (3) in den
Schweißadapter (4) schieben.
Die Gummistiftsicherung darf nicht aus
dem Schweißadapter herausstehen.
3. Den Zahnkopf (2) auf dem
Schweißadapter (4) anbringen.
Den Zahnkopf so einsetzen, dass die
Fläche hinter der Stiftbohrung des
Zahnkopfes mit der Fläche hinter der
Stiftbohrung des Schweißadapters
ausgerichtet ist.
4. Den Sicherungsstift (1) austreiben.
Sicherstellen, dass die Endflächen des
ausgetriebenen Sicherungsstifts mit der
Ober- und Unterseite des Zahnkopfes
ausgerichtet sind. Ein verschlissener
Sicherungsstift darf nicht weiter verwendet
werden.
Die Lebensdauer der Zähne kann
verlängert bzw. die Häufigkeit des
Austauschs verringert werden, indem die
Zähne herumgedreht werden, so dass sie
sich gleichmäßiger abnutzen.
Beim Austausch der Zähne sollten
gleichzeitig Gummistiftsicherung und
Sicherungsstift erneuert werden. Dadurch
kann verhindert werden, dass die Zähne
herausfallen
• Schneidekanten
Einbau
1. Die Schrauben von der Innenseite des
Löffels her einsetzen und die
Schneidekanten mit Muttern befestigen.
Anzugsmoment: 475 N·m
2. Die Schrauben mit einem Dorn an drei
Stellen an der Begrenzungsfläche der
Schrauben entlang verstemmen, damit die
Muttern sich nicht lösen.
5-57
