STEUERUNG
ZUBEHÖR

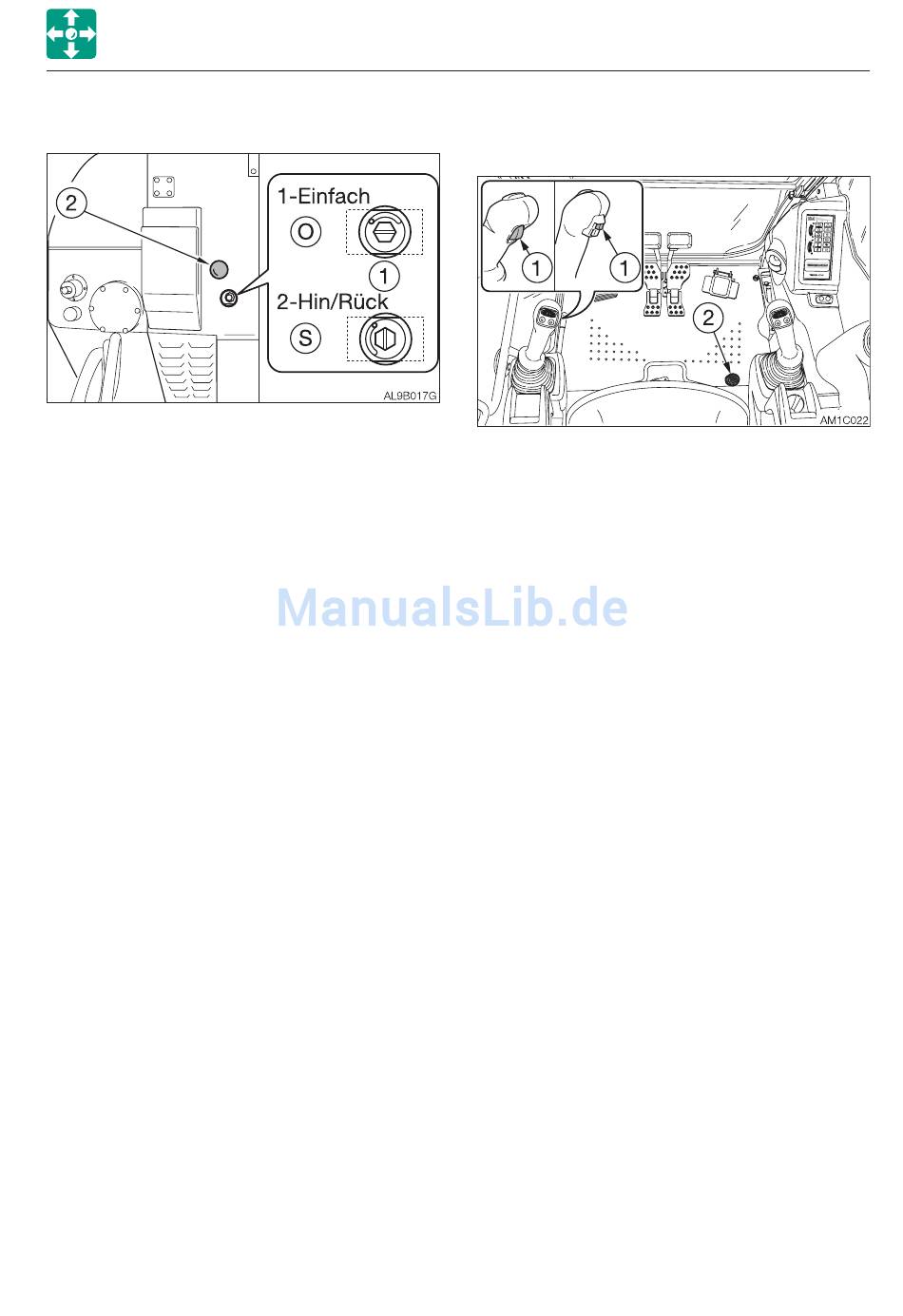

Umschaltventil
(O): Offen ............ Bei Einsatz eines
Hydraulikhammers
(Einwegstrom)
(S): Geschlossen . Bei Einsatz eines
reversierbaren
Anbaugeräts
(Zweiwegstrom)
1. Die Abdeckung (2) abnehmen.
2. Zum Ändern der Durchflussrichtung des
Hydrauliköls das Umschaltventil (1) im
Innern der rechten Seitenabdeckung
öffnen bzw. schließen.
· Verwenden Sie bei der Maschine mit
Automatik-Tankschalter der 1.
Zusatzhydraulik den Schalter, um den
Durchfluss zu wählen.
Siehe "Automatik-Tankschalter der 1.
Zusatzhydraulik (falls vorhanden)" auf Seite
2-35.
Schalter und Taste für 3. Zusatzhydraulik
(falls vorhanden)
Die 3. Zusatzhydraulik wird hauptsächlich für
das Anbaugerät verwendet, das den Löffel
schnell anbringen/trennen kann. Nach dem
Starten des Motors fließt kontinuierlich
Hydrauliköl in die Leitung (e). Dadurch kann
der Druck in der (e) Seite ansteigen und
dadurch verhindern, dass sich der in den
Löffel eingeschobene Arretierstift löst. Wenn
der Druck in der (e) Seite fällt, beginnt die
Warnlampe zu blinken, um darauf
hinzuweisen, dass sich der Löffel lösen
könnte. Aus Sicherheitsgründen kann der
Löffel nur dann getrennt werden, wenn die
Taste (1) und der Schalter (2) gleichzeitig
gedrückt werden. Werden diese gedrückt, so
fließt das Hydrauliköl in die Leitung (f), um
dort den Druck zu erhöhen. Das bewirkt,
dass sich der Arretierstift am Löffel löst und
der Löffel von der Maschine entfernt wird.
• Entlüftungseinheit für die gleichzeitige
Verwendung von der 1. und 2.
Zusatzhydraulik (falls vorhanden)
Das Drücken der Taste (1) sowie des
Schalters (2) für 3. Zusatzhydraulik
ermöglicht es, Druck in der 3.
Zusatzhydraulik (e-Seite) und in der 1. und
2. Zusatzhydraulik gleichzeitig abzulassen.
(Der Druck bleibt sechs Sekunden nach
Loslassen der Taste und des Schalters
bestehen.) Dies ermöglicht einen
schnelleren Wechsel der Anbaugeräte.
