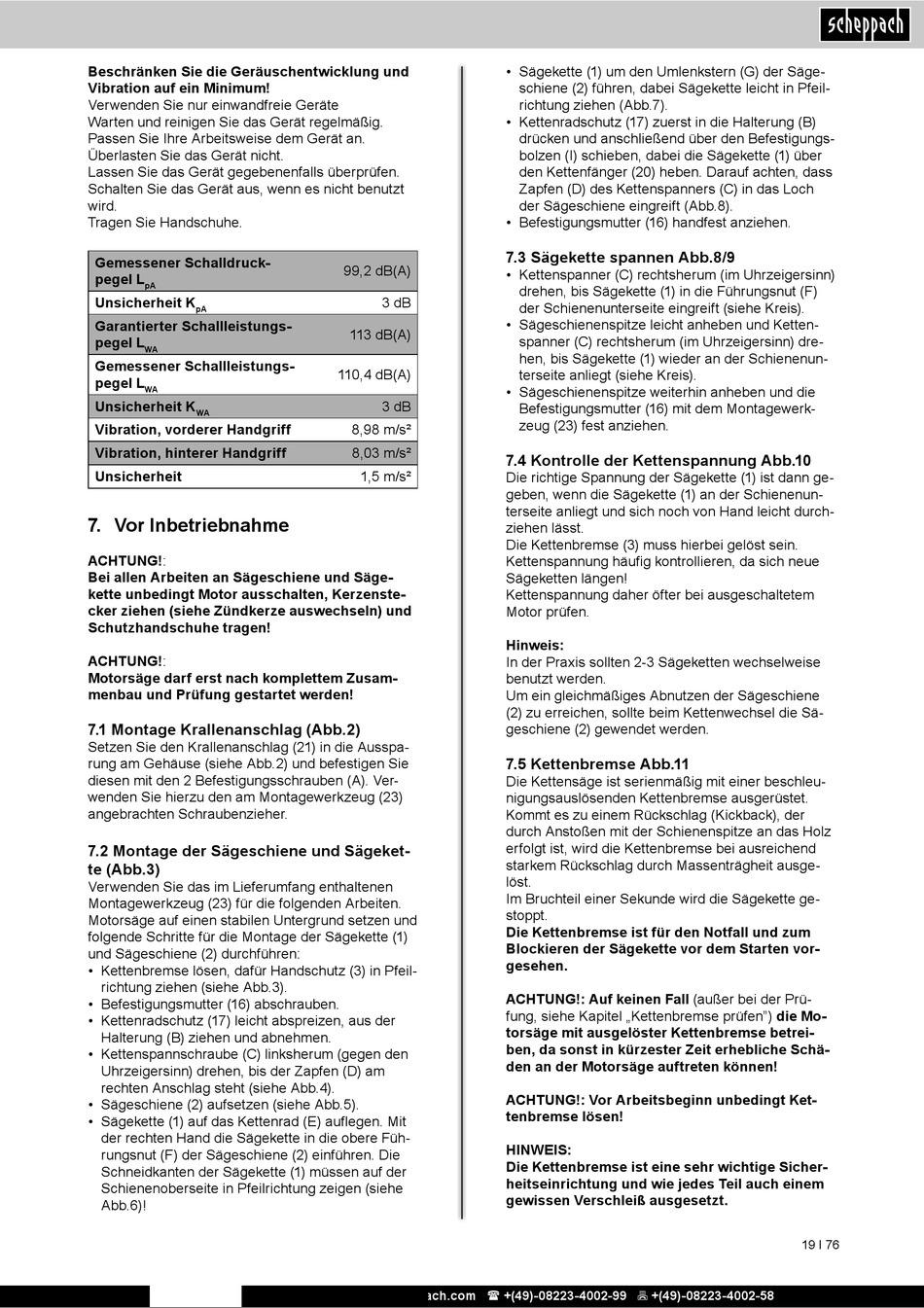

Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
Tragen Sie Handschuhe.
Gemessener Schalldruck-
pegel L
pA
Unsicherheit K
pA
Garantierter Schallleistungs-
pegel L
WA
Gemessener Schallleistungs-
pegel L
WA
Unsicherheit K
WA
Vibration, vorderer Handgriff
Vibration, hinterer Handgriff
Unsicherheit

7. Vor Inbetriebnahme

ACHTUNG!:
Bei allen Arbeiten an Sägeschiene und Säge-
kette unbedingt Motor ausschalten, Kerzenste-
cker ziehen (siehe Zündkerze auswechseln) und
Schutzhandschuhe tragen!
ACHTUNG!:
Motorsäge darf erst nach komplettem Zusam-
menbau und Prüfung gestartet werden!
7.1 Montage Krallenanschlag (Abb.2)
Setzen Sie den Krallenanschlag (21) in die Ausspa-
rung am Gehäuse (siehe Abb.2) und befestigen Sie
diesen mit den 2 Befestigungsschrauben (A). Ver-
wenden Sie hierzu den am Montagewerkzeug (23)
angebrachten Schraubenzieher.
7.2 Montage der Sägeschiene und Sägeket-
te (Abb.3)
Verwenden Sie das im Lieferumfang enthaltenen
Montagewerkzeug (23) für die folgenden Arbeiten.
Motorsäge auf einen stabilen Untergrund setzen und
folgende Schritte für die Montage der Sägekette (1)
und Sägeschiene (2) durchführen:
• Kettenbremse lösen, dafür Handschutz (3) in Pfeil-
richtung ziehen (siehe Abb.3).
• Befestigungsmutter (16) abschrauben.
• Kettenradschutz (17) leicht abspreizen, aus der
Halterung (B) ziehen und abnehmen.
• Kettenspannschraube (C) linksherum (gegen den
Uhrzeigersinn) drehen, bis der Zapfen (D) am
rechten Anschlag steht (siehe Abb.4).
• Sägeschiene (2) aufsetzen (siehe Abb.5).
• Sägekette (1) auf das Kettenrad (E) auflegen. Mit
der rechten Hand die Sägekette in die obere Füh-
rungsnut (F) der Sägeschiene (2) einführen. Die
Schneidkanten der Sägekette (1) müssen auf der
Schienenoberseite in Pfeilrichtung zeigen (siehe
Abb.6)!
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Sägekette (1) um den Umlenkstern (G) der Säge-
• Kettenradschutz (17) zuerst in die Halterung (B)
• Befestigungsmutter (16) handfest anziehen.
7.3 Sägekette spannen Abb.8/9
99,2 dB(A)
• Kettenspanner (C) rechtsherum (im Uhrzeigersinn)
3 dB
• Sägeschienenspitze leicht anheben und Ketten-
113 dB(A)
110,4 dB(A)
• Sägeschienenspitze weiterhin anheben und die
3 dB
8,98 m/s²
8,03 m/s²

7.4 Kontrolle der Kettenspannung Abb.10

1,5 m/s²
Die richtige Spannung der Sägekette (1) ist dann ge-
geben, wenn die Sägekette (1) an der Schienenun-
terseite anliegt und sich noch von Hand leicht durch-
ziehen lässt.
Die Kettenbremse (3) muss hierbei gelöst sein.
Kettenspannung häufig kontrollieren, da sich neue
Sägeketten längen!
Kettenspannung daher öfter bei ausgeschaltetem
Motor prüfen.
Hinweis:
In der Praxis sollten 2-3 Sägeketten wechselweise
benutzt werden.
Um ein gleichmäßiges Abnutzen der Sägeschiene
(2) zu erreichen, sollte beim Kettenwechsel die Sä-
geschiene (2) gewendet werden.
7.5 Kettenbremse Abb.11
Die Kettensäge ist serienmäßig mit einer beschleu-
nigungsauslösenden Kettenbremse ausgerüstet.
Kommt es zu einem Rückschlag (Kickback), der
durch Anstoßen mit der Schienenspitze an das Holz
erfolgt ist, wird die Kettenbremse bei ausreichend
starkem Rückschlag durch Massenträgheit ausge-
löst.
Im Bruchteil einer Sekunde wird die Sägekette ge-
stoppt.
Die Kettenbremse ist für den Notfall und zum
Blockieren der Sägekette vor dem Starten vor-
gesehen.
ACHTUNG!: Auf keinen Fall (außer bei der Prü-
fung, siehe Kapitel „Kettenbremse prüfen") die Mo-
torsäge mit ausgelöster Kettenbremse betrei-
ben, da sonst in kürzester Zeit erhebliche Schä-
den an der Motorsäge auftreten können!
ACHTUNG!: Vor Arbeitsbeginn unbedingt Ket-
tenbremse lösen!
HINWEIS:
Die Kettenbremse ist eine sehr wichtige Sicher-
heitseinrichtung und wie jedes Teil auch einem
gewissen Verschleiß ausgesetzt.
schiene (2) führen, dabei Sägekette leicht in Pfeil-
richtung ziehen (Abb.7).
drücken und anschließend über den Befestigungs-
bolzen (I) schieben, dabei die Sägekette (1) über
den Kettenfänger (20) heben. Darauf achten, dass
Zapfen (D) des Kettenspanners (C) in das Loch
der Sägeschiene eingreift (Abb.8).
drehen, bis Sägekette (1) in die Führungsnut (F)
der Schienenunterseite eingreift (siehe Kreis).
spanner (C) rechtsherum (im Uhrzeigersinn) dre-
hen, bis Sägekette (1) wieder an der Schienenun-
terseite anliegt (siehe Kreis).
Befestigungsmutter (16) mit dem Montagewerk-
zeug (23) fest anziehen.
19 І 76
