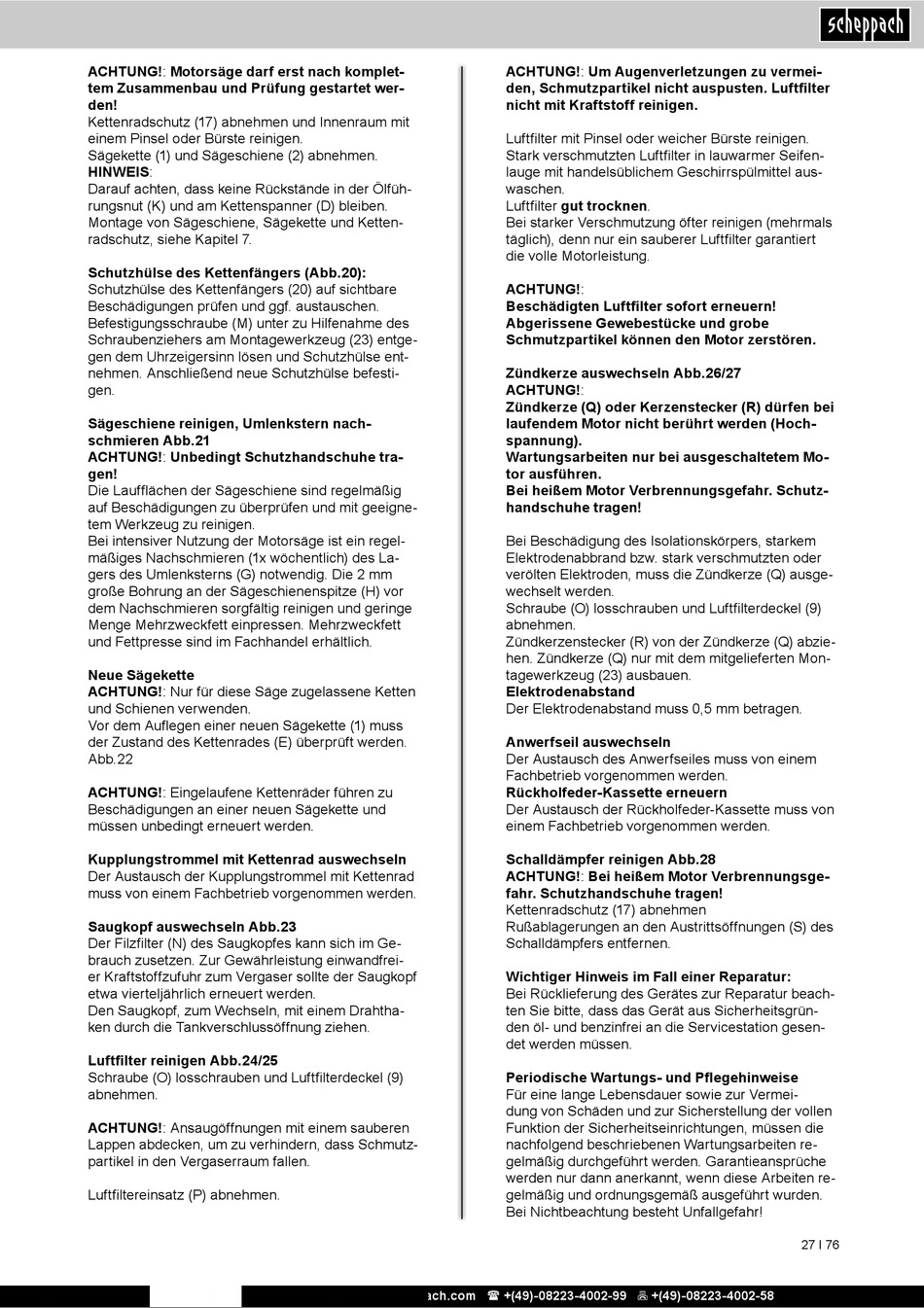

Scheppach CSP2540 Originalbetriebsanleitung Seite 27

ACHTUNG!: Motorsäge darf erst nach komplet-
tem Zusammenbau und Prüfung gestartet wer-
den!
Kettenradschutz (17) abnehmen und Innenraum mit
einem Pinsel oder Bürste reinigen.
Sägekette (1) und Sägeschiene (2) abnehmen.
HINWEIS:
Darauf achten, dass keine Rückstände in der Ölfüh-
rungsnut (K) und am Kettenspanner (D) bleiben.
Montage von Sägeschiene, Sägekette und Ketten-
radschutz, siehe Kapitel 7.
Schutzhülse des Kettenfängers (Abb.20):
Schutzhülse des Kettenfängers (20) auf sichtbare
Beschädigungen prüfen und ggf. austauschen.
Befestigungsschraube (M) unter zu Hilfenahme des
Schraubenziehers am Montagewerkzeug (23) entge-
gen dem Uhrzeigersinn lösen und Schutzhülse ent-
nehmen. Anschließend neue Schutzhülse befesti-
gen.
Sägeschiene reinigen, Umlenkstern nach-
schmieren Abb.21
ACHTUNG!: Unbedingt Schutzhandschuhe tra-
gen!
Die Laufflächen der Sägeschiene sind regelmäßig
auf Beschädigungen zu überprüfen und mit geeigne-
tem Werkzeug zu reinigen.
Bei intensiver Nutzung der Motorsäge ist ein regel-
mäßiges Nachschmieren (1x wöchentlich) des La-
gers des Umlenksterns (G) notwendig. Die 2 mm
große Bohrung an der Sägeschienenspitze (H) vor
dem Nachschmieren sorgfältig reinigen und geringe
Menge Mehrzweckfett einpressen. Mehrzweckfett
und Fettpresse sind im Fachhandel erhältlich.
Neue Sägekette
ACHTUNG!: Nur für diese Säge zugelassene Ketten
und Schienen verwenden.
Vor dem Auflegen einer neuen Sägekette (1) muss
der Zustand des Kettenrades (E) überprüft werden.
Abb.22
ACHTUNG!: Eingelaufene Kettenräder führen zu
Beschädigungen an einer neuen Sägekette und
müssen unbedingt erneuert werden.
Kupplungstrommel mit Kettenrad auswechseln
Der Austausch der Kupplungstrommel mit Kettenrad
muss von einem Fachbetrieb vorgenommen werden.
Saugkopf auswechseln Abb.23
Der Filzfilter (N) des Saugkopfes kann sich im Ge-
brauch zusetzen. Zur Gewährleistung einwandfrei-
er Kraftstoffzufuhr zum Vergaser sollte der Saugkopf
etwa vierteljährlich erneuert werden.
Den Saugkopf, zum Wechseln, mit einem Drahtha-
ken durch die Tankverschlussöffnung ziehen.
Luftfilter reinigen Abb.24/25
Schraube (O) losschrauben und Luftfilterdeckel (9)
abnehmen.
ACHTUNG!: Ansaugöffnungen mit einem sauberen
Lappen abdecken, um zu verhindern, dass Schmutz-
partikel in den Vergaserraum fallen.
Luftfiltereinsatz (P) abnehmen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
ACHTUNG!: Um Augenverletzungen zu vermei-
den, Schmutzpartikel nicht auspusten. Luftfilter
nicht mit Kraftstoff reinigen.
Luftfilter mit Pinsel oder weicher Bürste reinigen.
Stark verschmutzten Luftfilter in lauwarmer Seifen-
lauge mit handelsüblichem Geschirrspülmittel aus-
waschen.
Luftfilter gut trocknen.
Bei starker Verschmutzung öfter reinigen (mehrmals
täglich), denn nur ein sauberer Luftfilter garantiert
die volle Motorleistung.
ACHTUNG!:
Beschädigten Luftfilter sofort erneuern!
Abgerissene Gewebestücke und grobe
Schmutzpartikel können den Motor zerstören.
Zündkerze auswechseln Abb.26/27
ACHTUNG!:
Zündkerze (Q) oder Kerzenstecker (R) dürfen bei
laufendem Motor nicht berührt werden (Hoch-
spannung).
Wartungsarbeiten nur bei ausgeschaltetem Mo-
tor ausführen.
Bei heißem Motor Verbrennungsgefahr. Schutz-
handschuhe tragen!
Bei Beschädigung des Isolationskörpers, starkem
Elektrodenabbrand bzw. stark verschmutzten oder
verölten Elektroden, muss die Zündkerze (Q) ausge-
wechselt werden.
Schraube (O) losschrauben und Luftfilterdeckel (9)
abnehmen.
Zündkerzenstecker (R) von der Zündkerze (Q) abzie-
hen. Zündkerze (Q) nur mit dem mitgelieferten Mon-
tagewerkzeug (23) ausbauen.
Elektrodenabstand
Der Elektrodenabstand muss 0,5 mm betragen.
Anwerfseil auswechseln
Der Austausch des Anwerfseiles muss von einem
Fachbetrieb vorgenommen werden.
Rückholfeder-Kassette erneuern
Der Austausch der Rückholfeder-Kassette muss von
einem Fachbetrieb vorgenommen werden.
Schalldämpfer reinigen Abb.28
ACHTUNG!: Bei heißem Motor Verbrennungsge-
fahr. Schutzhandschuhe tragen!
Kettenradschutz (17) abnehmen
Rußablagerungen an den Austrittsöffnungen (S) des
Schalldämpfers entfernen.
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beach-
ten Sie bitte, dass das Gerät aus Sicherheitsgrün-
den öl- und benzinfrei an die Servicestation gesen-
det werden müssen.
Periodische Wartungs- und Pflegehinweise
Für eine lange Lebensdauer sowie zur Vermei-
dung von Schäden und zur Sicherstellung der vollen
Funktion der Sicherheitseinrichtungen, müssen die
nachfolgend beschriebenen Wartungsarbeiten re-
gelmäßig durchgeführt werden. Garantieansprüche
werden nur dann anerkannt, wenn diese Arbeiten re-
gelmäßig und ordnungsgemäß ausgeführt wurden.
Bei Nichtbeachtung besteht Unfallgefahr!
