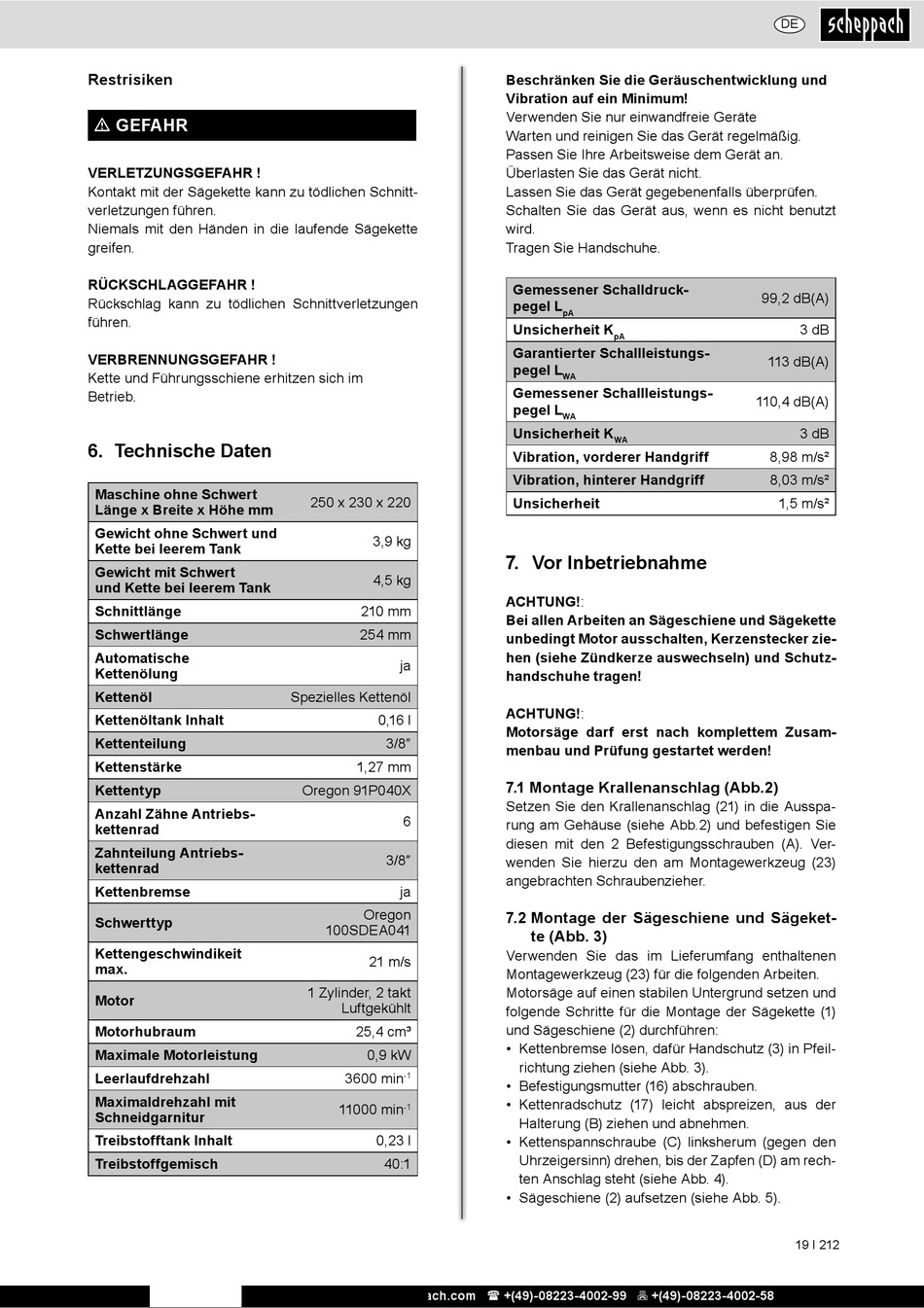

Technische Daten; Vor Inbetriebnahme - Scheppach CSP2540 Originalbetriebsanleitung

Restrisiken
m GEFAHR
VERLETZUNGSGEFAHR !
Kontakt mit der Sägekette kann zu tödlichen Schnitt-
verletzungen führen.
Niemals mit den Händen in die laufende Sägekette
greifen.
RÜCKSCHLAGGEFAHR !
Rückschlag kann zu tödlichen Schnittverletzungen
führen.
VERBRENNUNGSGEFAHR !
Kette und Führungsschiene erhitzen sich im
Betrieb.

6. Technische Daten

Maschine ohne Schwert
Länge x Breite x Höhe mm
Gewicht ohne Schwert und
Kette bei leerem Tank
Gewicht mit Schwert
und Kette bei leerem Tank
Schnittlänge
Schwertlänge
Automatische
Kettenölung
Kettenöl
Kettenöltank Inhalt
Kettenteilung
Kettenstärke
Kettentyp
Anzahl Zähne Antriebs-
kettenrad
Zahnteilung Antriebs-
kettenrad
Kettenbremse
Schwerttyp
Kettengeschwindikeit
max.
Motor
Motorhubraum
Maximale Motorleistung
Leerlaufdrehzahl
Maximaldrehzahl mit
Schneidgarnitur
Treibstofftank Inhalt
Treibstoffgemisch
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
250 x 230 x 220
3,9 kg
4,5 kg
210 mm
254 mm
ja
Spezielles Kettenöl
0,16 l
3/8"
1,27 mm
Oregon 91P040X
6
3/8"
ja
Oregon
100SDEA041
21 m/s
1 Zylinder, 2 takt
Luftgekühlt
25,4 cm³
0,9 kW
3600 min
-1
11000 min
-1
0,23 l
40:1
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
Tragen Sie Handschuhe.
Gemessener Schalldruck-
pegel L
pA
Unsicherheit K
pA
Garantierter Schallleistungs-
pegel L
WA
Gemessener Schallleistungs-
pegel L
WA
Unsicherheit K
WA
Vibration, vorderer Handgriff
Vibration, hinterer Handgriff
Unsicherheit

7. Vor Inbetriebnahme

ACHTUNG!:
Bei allen Arbeiten an Sägeschiene und Sägekette
unbedingt Motor ausschalten, Kerzenstecker zie-
hen (siehe Zündkerze auswechseln) und Schutz-
handschuhe tragen!
ACHTUNG!:
Motorsäge darf erst nach komplettem Zusam-
menbau und Prüfung gestartet werden!
7.1 Montage Krallenanschlag (Abb.2)
Setzen Sie den Krallenanschlag (21) in die Ausspa-
rung am Gehäuse (siehe Abb.2) und befestigen Sie
diesen mit den 2 Befestigungsschrauben (A). Ver-
wenden Sie hierzu den am Montagewerkzeug (23)
angebrachten Schraubenzieher.
7.2 Montage der Sägeschiene und Sägeket-
te (Abb. 3)
Verwenden Sie das im Lieferumfang enthaltenen
Montagewerkzeug (23) für die folgenden Arbeiten.
Motorsäge auf einen stabilen Untergrund setzen und
folgende Schritte für die Montage der Sägekette (1)
und Sägeschiene (2) durchführen:
• Kettenbremse lösen, dafür Handschutz (3) in Pfeil-
richtung ziehen (siehe Abb. 3).
• Befestigungsmutter (16) abschrauben.
• Kettenradschutz (17) leicht abspreizen, aus der
Halterung (B) ziehen und abnehmen.
• Kettenspannschraube (C) linksherum (gegen den
Uhrzeigersinn) drehen, bis der Zapfen (D) am rech-
ten Anschlag steht (siehe Abb. 4).
• Sägeschiene (2) aufsetzen (siehe Abb. 5).
DE
99,2 dB(A)
3 dB
113 dB(A)
110,4 dB(A)
3 dB
8,98 m/s²
8,03 m/s²
1,5 m/s²
