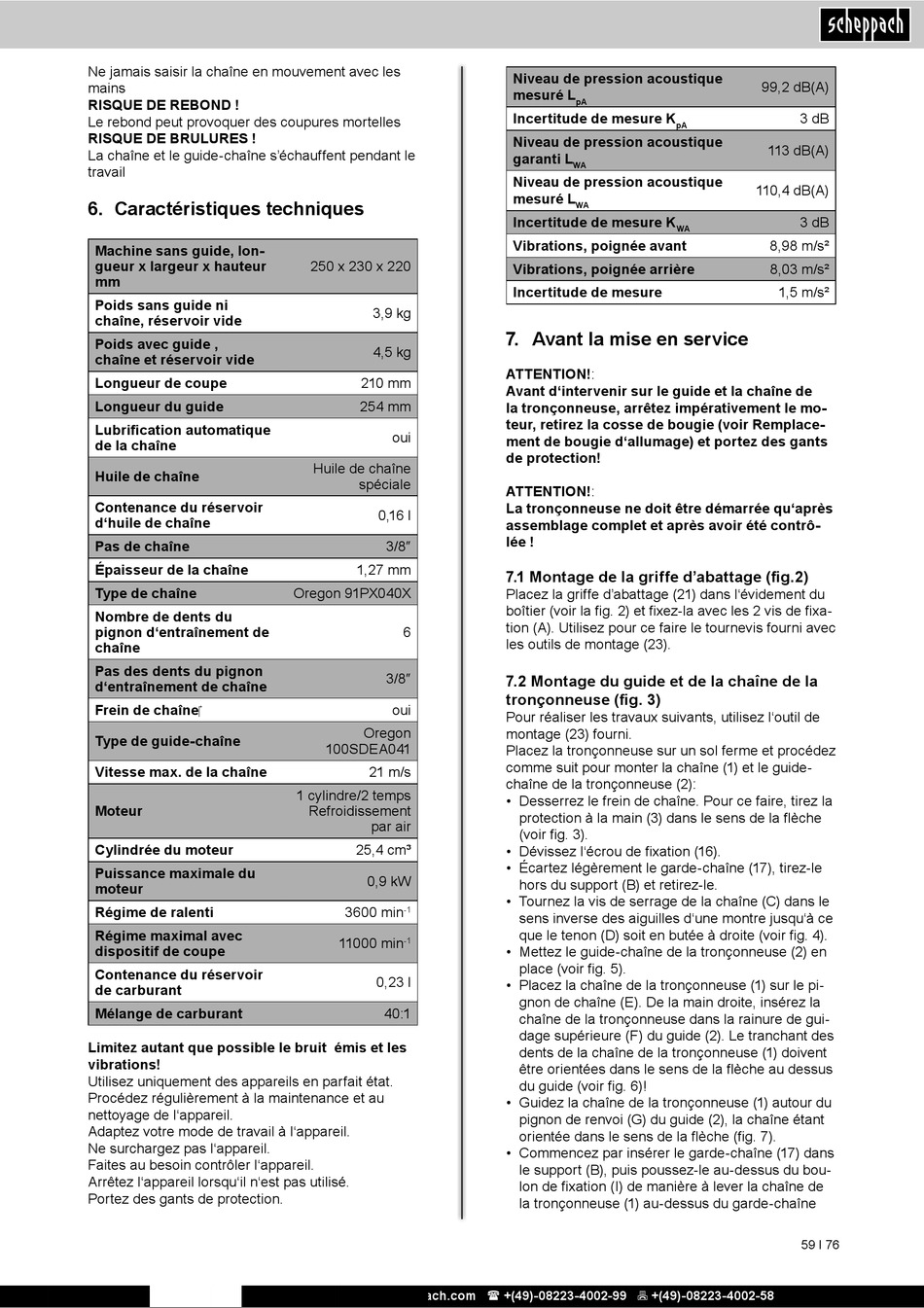

Ne jamais saisir la chaîne en mouvement avec les
mains
RISQUE DE REBOND !
Le rebond peut provoquer des coupures mortelles
RISQUE DE BRULURES !
La chaîne et le guide-chaîne s'échauffent pendant le
travail
6. Caractéristiques techniques
Machine sans guide, lon-
gueur x largeur x hauteur
mm
Poids sans guide ni
chaîne, réservoir vide
Poids avec guide ,
chaîne et réservoir vide
Longueur de coupe
Longueur du guide
Lubrification automatique
de la chaîne
Huile de chaîne
Contenance du réservoir
d'huile de chaîne
Pas de chaîne
Épaisseur de la chaîne
Type de chaîne
Nombre de dents du
pignon d'entraînement de
chaîne
Pas des dents du pignon
d'entraînement de chaîne
Frein de chaîne‎
Type de guide-chaîne
Vitesse max. de la chaîne
Moteur
Cylindrée du moteur
Puissance maximale du
moteur
Régime de ralenti
Régime maximal avec
dispositif de coupe
Contenance du réservoir
de carburant
Mélange de carburant
Limitez autant que possible le bruit émis et les
vibrations!
Utilisez uniquement des appareils en parfait état.
Procédez régulièrement à la maintenance et au
nettoyage de l'appareil.
Adaptez votre mode de travail à l'appareil.
Ne surchargez pas l'appareil.
Faites au besoin contrôler l'appareil.
Arrêtez l'appareil lorsqu'il n'est pas utilisé.
Portez des gants de protection.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
250 x 230 x 220
3,9 kg
4,5 kg
210 mm
254 mm
oui
Huile de chaîne
spéciale
0,16 l
3/8"
1,27 mm
Oregon 91PX040X
6
3/8"
oui
Oregon
100SDEA041
21 m/s
1 cylindre/2 temps
Refroidissement
par air
25,4 cm³
0,9 kW
3600 min
-1
11000 min
-1
0,23 l
40:1
Niveau de pression acoustique
mesuré L
pA
Incertitude de mesure K
pA
Niveau de pression acoustique
garanti L
WA
Niveau de pression acoustique
mesuré L
WA
Incertitude de mesure K
WA
Vibrations, poignée avant
Vibrations, poignée arrière
Incertitude de mesure

7. Avant la mise en service

ATTENTION!:
Avant d'intervenir sur le guide et la chaîne de
la tronçonneuse, arrêtez impérativement le mo-
teur, retirez la cosse de bougie (voir Remplace-
ment de bougie d'allumage) et portez des gants
de protection!
ATTENTION!:
La tronçonneuse ne doit être démarrée qu'après
assemblage complet et après avoir été contrô-
lée !
7.1 Montage de la griffe d'abattage (fig.2)
Placez la griffe d'abattage (21) dans l'évidement du
boîtier (voir la fig. 2) et fixez-la avec les 2 vis de fixa-
tion (A). Utilisez pour ce faire le tournevis fourni avec
les outils de montage (23).
7.2 Montage du guide et de la chaîne de la
tronçonneuse (fig. 3)
Pour réaliser les travaux suivants, utilisez l'outil de
montage (23) fourni.
Placez la tronçonneuse sur un sol ferme et procédez
comme suit pour monter la chaîne (1) et le guide-
chaîne de la tronçonneuse (2):
• Desserrez le frein de chaîne. Pour ce faire, tirez la
protection à la main (3) dans le sens de la flèche
(voir fig. 3).
• Dévissez l'écrou de fixation (16).
• Écartez légèrement le garde-chaîne (17), tirez-le
hors du support (B) et retirez-le.
• Tournez la vis de serrage de la chaîne (C) dans le
sens inverse des aiguilles d'une montre jusqu'à ce
que le tenon (D) soit en butée à droite (voir fig. 4).
• Mettez le guide-chaîne de la tronçonneuse (2) en
place (voir fig. 5).
• Placez la chaîne de la tronçonneuse (1) sur le pi-
gnon de chaîne (E). De la main droite, insérez la
chaîne de la tronçonneuse dans la rainure de gui-
dage supérieure (F) du guide (2). Le tranchant des
dents de la chaîne de la tronçonneuse (1) doivent
être orientées dans le sens de la flèche au dessus
du guide (voir fig. 6)!
• Guidez la chaîne de la tronçonneuse (1) autour du
pignon de renvoi (G) du guide (2), la chaîne étant
orientée dans le sens de la flèche (fig. 7).
• Commencez par insérer le garde-chaîne (17) dans
le support (B), puis poussez-le au-dessus du bou-
lon de fixation (I) de manière à lever la chaîne de
la tronçonneuse (1) au-dessus du garde-chaîne
99,2 dB(A)
3 dB
113 dB(A)
110,4 dB(A)
3 dB
8,98 m/s²
8,03 m/s²
1,5 m/s²
