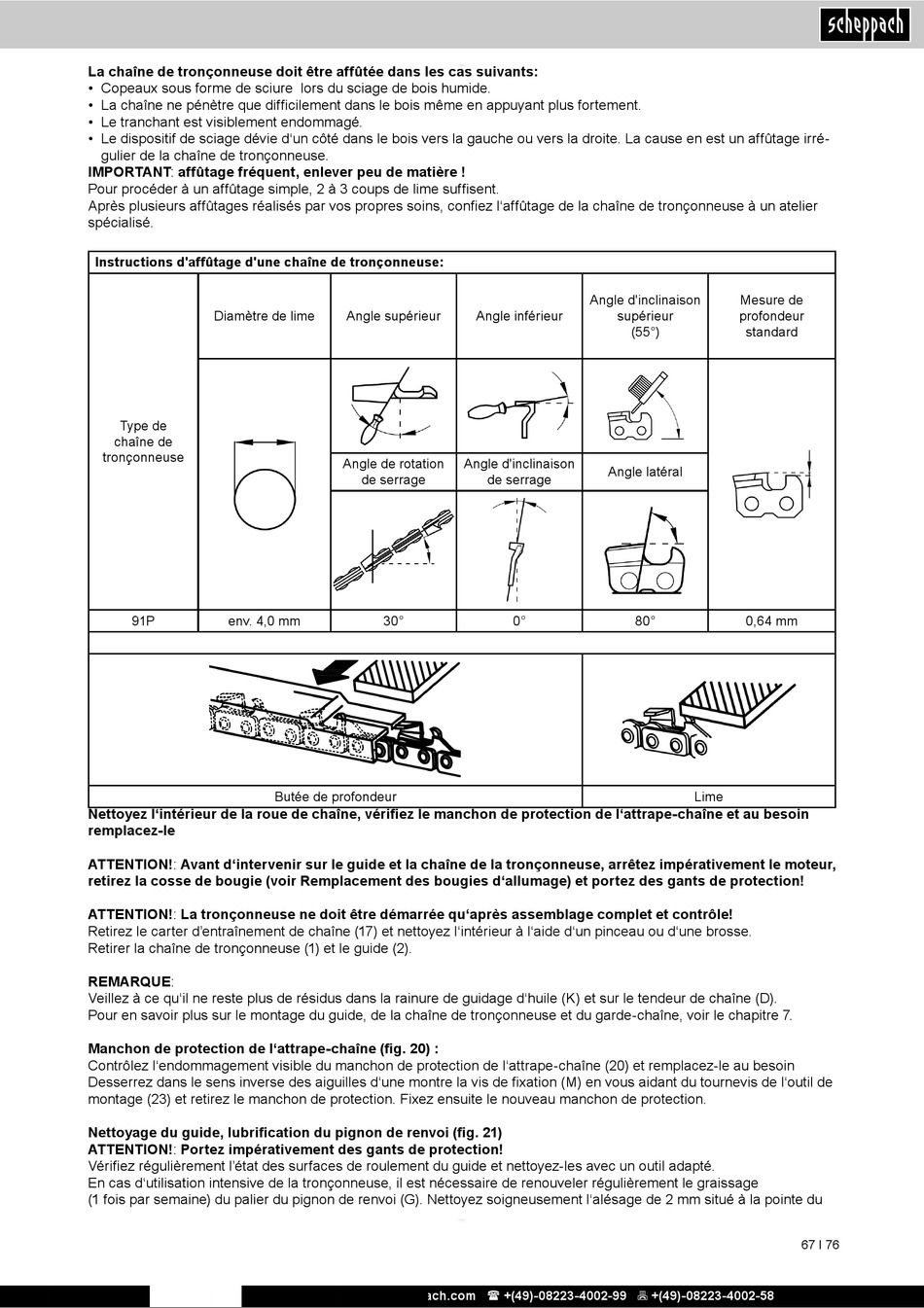

Scheppach CSP2540 Originalbetriebsanleitung Seite 67

La chaîne de tronçonneuse doit être affûtée dans les cas suivants:
• Copeaux sous forme de sciure lors du sciage de bois humide.
• La chaîne ne pénètre que difficilement dans le bois même en appuyant plus fortement.
• Le tranchant est visiblement endommagé.
• Le dispositif de sciage dévie d'un côté dans le bois vers la gauche ou vers la droite. La cause en est un affûtage irré-
gulier de la chaîne de tronçonneuse.
IMPORTANT: affûtage fréquent, enlever peu de matière !
Pour procéder à un affûtage simple, 2 à 3 coups de lime suffisent.
Après plusieurs affûtages réalisés par vos propres soins, confiez l'affûtage de la chaîne de tronçonneuse à un atelier
spécialisé.
Instructions d'affûtage d'une chaîne de tronçonneuse:
Diamètre de lime
Type de
chaîne de
tronçonneuse
91P env. 4,0 mm
Nettoyez l'intérieur de la roue de chaîne, vérifiez le manchon de protection de l'attrape-chaîne et au besoin
remplacez-le
ATTENTION!: Avant d'intervenir sur le guide et la chaîne de la tronçonneuse, arrêtez impérativement le moteur,
retirez la cosse de bougie (voir Remplacement des bougies d'allumage) et portez des gants de protection!
ATTENTION!: La tronçonneuse ne doit être démarrée qu'après assemblage complet et contrôle!
Retirez le carter d'entraînement de chaîne (17) et nettoyez l'intérieur à l'aide d'un pinceau ou d'une brosse.
Retirer la chaîne de tronçonneuse (1) et le guide (2).
REMARQUE:
Veillez à ce qu'il ne reste plus de résidus dans la rainure de guidage d'huile (K) et sur le tendeur de chaîne (D).
Pour en savoir plus sur le montage du guide, de la chaîne de tronçonneuse et du garde-chaîne, voir le chapitre 7.
Manchon de protection de l'attrape-chaîne (fig. 20) :
Contrôlez l'endommagement visible du manchon de protection de l'attrape-chaîne (20) et remplacez-le au besoin
Desserrez dans le sens inverse des aiguilles d'une montre la vis de fixation (M) en vous aidant du tournevis de l'outil de
montage (23) et retirez le manchon de protection. Fixez ensuite le nouveau manchon de protection.
Nettoyage du guide, lubrification du pignon de renvoi (fig. 21)
ATTENTION!: Portez impérativement des gants de protection!
Vérifiez régulièrement l'état des surfaces de roulement du guide et nettoyez-les avec un outil adapté.
En cas d'utilisation intensive de la tronçonneuse, il est nécessaire de renouveler régulièrement le graissage
(1 fois par semaine) du palier du pignon de renvoi (G). Nettoyez soigneusement l'alésage de 2 mm situé à la pointe du
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Angle supérieur
Angle de rotation
de serrage
30°
Butée de profondeur
Angle d'inclinaison
Angle inférieur supérieur
(55°)
Angle d'inclinaison
Angle latéral
de serrage
0° 80°
Mesure de
profondeur
standard
0,64 mm
Lime
67 І 76
