5.7.
WITHSTANDING / SPANNUNGSFESTIGKEIT MIT 4000V AC
5.7.1. SPANNUNGSFESTIGKEITS-PRÜFUNG
Während dieser Prüfungen liegt an den Schaltkreisen des Prüfobjekts eine
Spannung höher als 4000V AC.
Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie die WITHSTANDING / 1000V
1.
Spannungsfestigkeits-Funktion aus.
2. Stellen Sie den Grenzwert für den Auslöstrom (0.5 - 10mA) ein (beziehen Sie sich auf
Abschnitt 4.2).
3. Schalten Sie den TIMER an/aus und stellen Sie die Messzeit ein, falls der
TIMER/ZEITMESSER an ist.
4. Verbinden Sie die Prüfleitung und den Anschluss der HSP - Pistole "WITHSTAND /
(SPANNUNGSFESTIGKEITSPRÜFUNG) " mit dem Prüfobjekt (siehe Abb.11)
5. Drücken Sie START. Die TEST Led leuchtet auf und zeigt an, dass der Test ausgeführt
wird.
6. Halten Sie START während der gesamten Messung gedrückt (oder warten Sie, bis der
TIMER die Messung beendet). Aus Sicherheitsgründen muß der Anwender beide
Hände benutzen. START muß gedrückt gehalten werden solange die Messung
andauert, auch wenn der Timer eingeschaltet ist.
7. Lassen Sie die START-Taste los (oder warten Sie bis der TIMER die Messung
beendet) und speichern das Ergebnis durch Drücken von SAVE ab, wenn gewünscht.
Die folgenden Ergebnisse werden gespeichert: der während der Messung festgestellte
max. Kriechstrom/ Ableitstrom, die während der Messung festgestellte max.
Prüfspannung, der eingestellte Grenzwert für den Auslösestrom und die Prüfzeit (ohne
Rücksicht auf den TIMER-Schalter an/aus).
Beispiel:
Select voltage 0 - 4000V

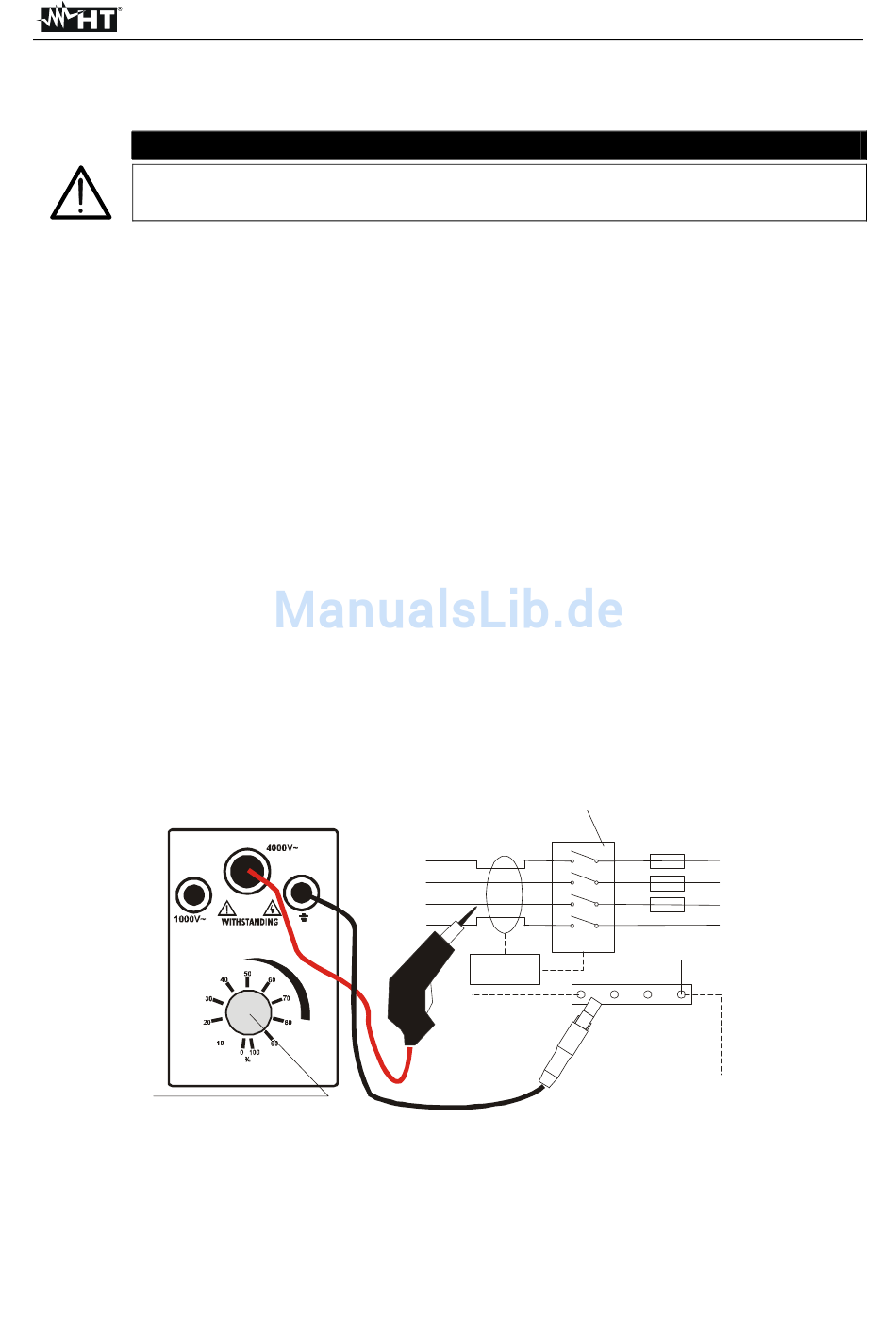

Abb. 11: Prüfung der Spannungsfestigkeit in der Funktion Withstanding 4000V AC
VORSICHT
(
vor der Messung vom Netz trennen)
Disconnect before measurement
RCD
DE - 23
FULLTEST 4050
L1
L2
L3
N
PE
