7. KOMMUNIKATIONS-SCHNITTSTELLEN
7.1.
FERNSTEUERUNGS- ANSCHLUSS
Ein Fernsteuerungs-Anschluss - auf der Frontplatte untergebracht, erlaubt den Transfer
von einigen Tastatur-Funktionen nach außerhalb vom Instrument.
Signal
GND
SAVE
STOP
START
ENABLE REMOTE
OUT 220 ON
OUT Riso
OUT WITHST
OUT ERROR
7.2.
RS232 KOMMUNIKATION
Das Instrument ist mit zwei optisch isolierten seriellen-Schnittstellen ausgestattet. Die
erste mit einer festen Baud Rate (9600) für Verbindung mit dem PC, die zweite mit
variabler Baud Rate (1200, 2400, 4800, 9600 bps) für Barcode Leser und serielle Drucker.
Vor Betreiben einer Verbindung ist es erforderlich, die Übertragungsschnittstelle des PC,
sowie die korrekte Baudrate (9600) einzustellen. Zum Setzen dieser Parameter starten Sie
die Topview-Software und sehen nach in der Software der Online Hilfe.
Die ausgewählte Schnittstelle darf nicht von anderen Geräten oder
Anwendungen benutzt werden (z.B.. Mouse, Modem, etc ).
Die Instrumentenverbindung mit einem PC oder Printer wird über ein serielles Kabel
hergestellt, die mit der Topview Software oder dem Printer selber mitgeliefert wird.
RS232 Format: 9600 Baud, 1 start Bit, 8 Data Bits, 1 Stop Bit. Verwenden Sie die
Software, die als Standard-Zubehör für die Kommunikation mit dem Instrument geliefert
wird.
Wenn sich das Instrument in "Speicher Abruf", "Drucken" oder DURCHGANG
12V/10A "SCHLEIFE" Modus befindet, kann keine Messung zum PC
übertragen werden.

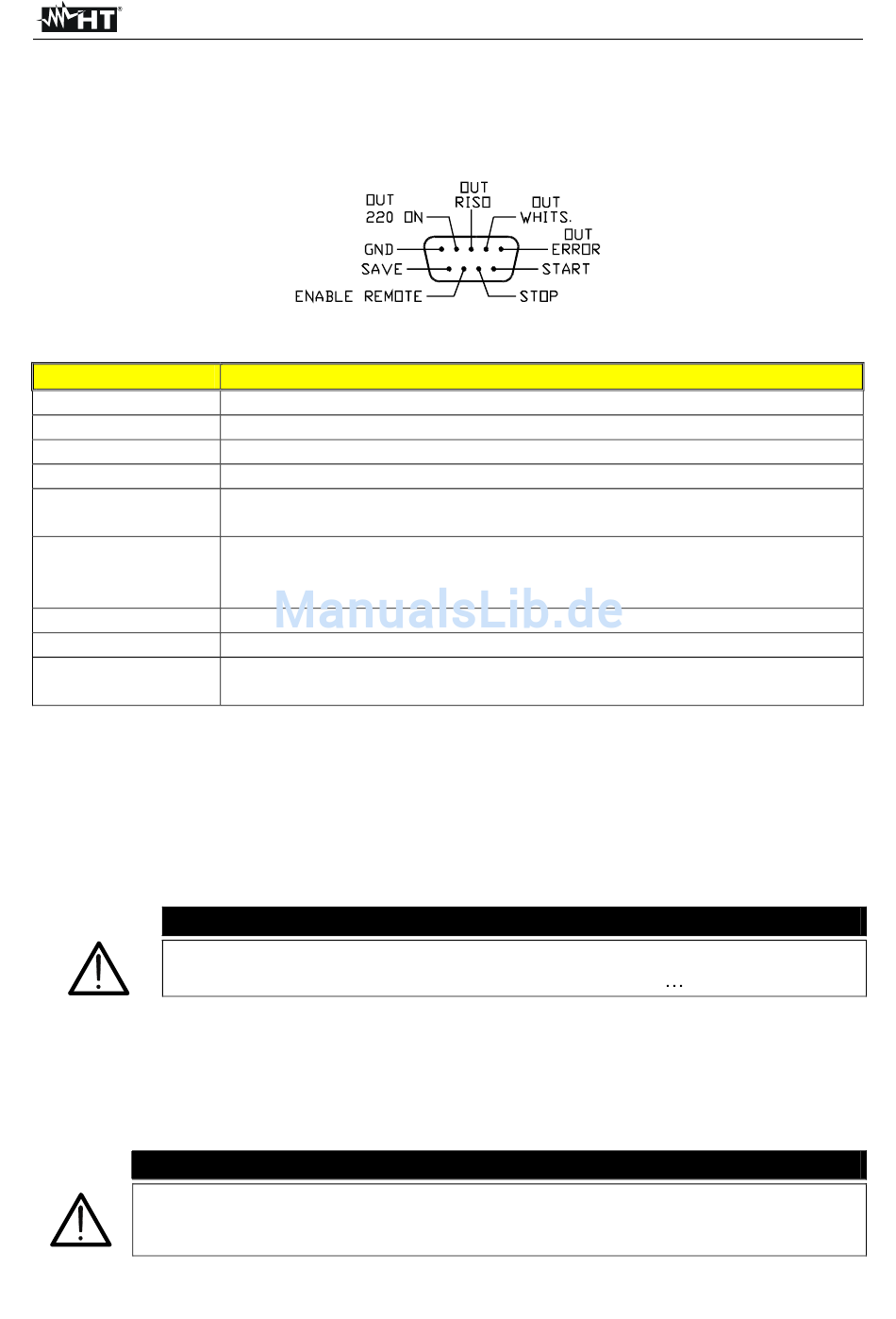

Abb. 20: Fernsteuerungs-Verbindungsstecker
Bezugsmasse für alle Signale
Wenn verbunden mit GND speichert es die Messung
Wenn verbunden mit GND stoppt es die Messung
Wenn verbunden mit GND startet es die Messung
Wenn verbunden mit GND aktiviert es den START Pin und
deaktiviert die START Taste am Instrument
aktiv wenn die LEAKAGE/Fehlerstrom- Funktion startet,
Bei Restspannungsmessung: Funktion aktiv ab Drücken auf START
bis zum Erscheinen der RDY Meldung.
Ausgang offen, aktiv wenn die Riso Funktion startet.
Ausgang offen, aktiv wenn die Withstanding-Funktion startet
Ausgang offen/ aktiv wenn das Signal für erfolglose Prüfung
ausgesendet wird.
Use
ACHTUNG
VORSICHT
DE - 32
FULLTEST 4050
