DISCHARGING / RESTSPANNUNGSMESSUNG
Das Entladen von Kondensatoren im Instrument hängt zum einen von absichtlich parallell
geschalteten Widerständen und zum anderen von Komponenten ab, die sich selber
parallel zu den Kondensatoren befinden.
Wenn die Kondensatoren, die die Entladezeit beeinflussen können,
Verhalten zeigen, unabhängig von der Restspannung (d.c. abnehmend von 230V oder
von 400V bis 0V) kann das System als linear angesehen und bekannte Prüfverfahren
angewandt werden, andernfalls müssen nicht lineare System-Prüfverfahren angewandt
werden.
5.8.1. Entladezeit am Stromversorgungsstecker (externe Komponenten)
Entsprechend EN60204-1 darf die Entladezeit maximal 1s sein, das Maximum, das noch
als sicheres Spannungs-Niveau betrachtet wird, ist 60V DC.
a) Lineares System
In den häufigsten Fällen kann das System als linear angesehen werden, was bedeuted,
dass der RC Faktor konstant über die gesamte Entladezeit ist (R, L, C Komponenten,
Filter etc.). In diesem Fall errechnet das Instrument die RC Konstante und das
Skalierungsergebnis für den Spitzenwert der Netz-Spannung. Das ist der Grund, warum in
diesem Fall nur eine durchgeführte Messung genügt.

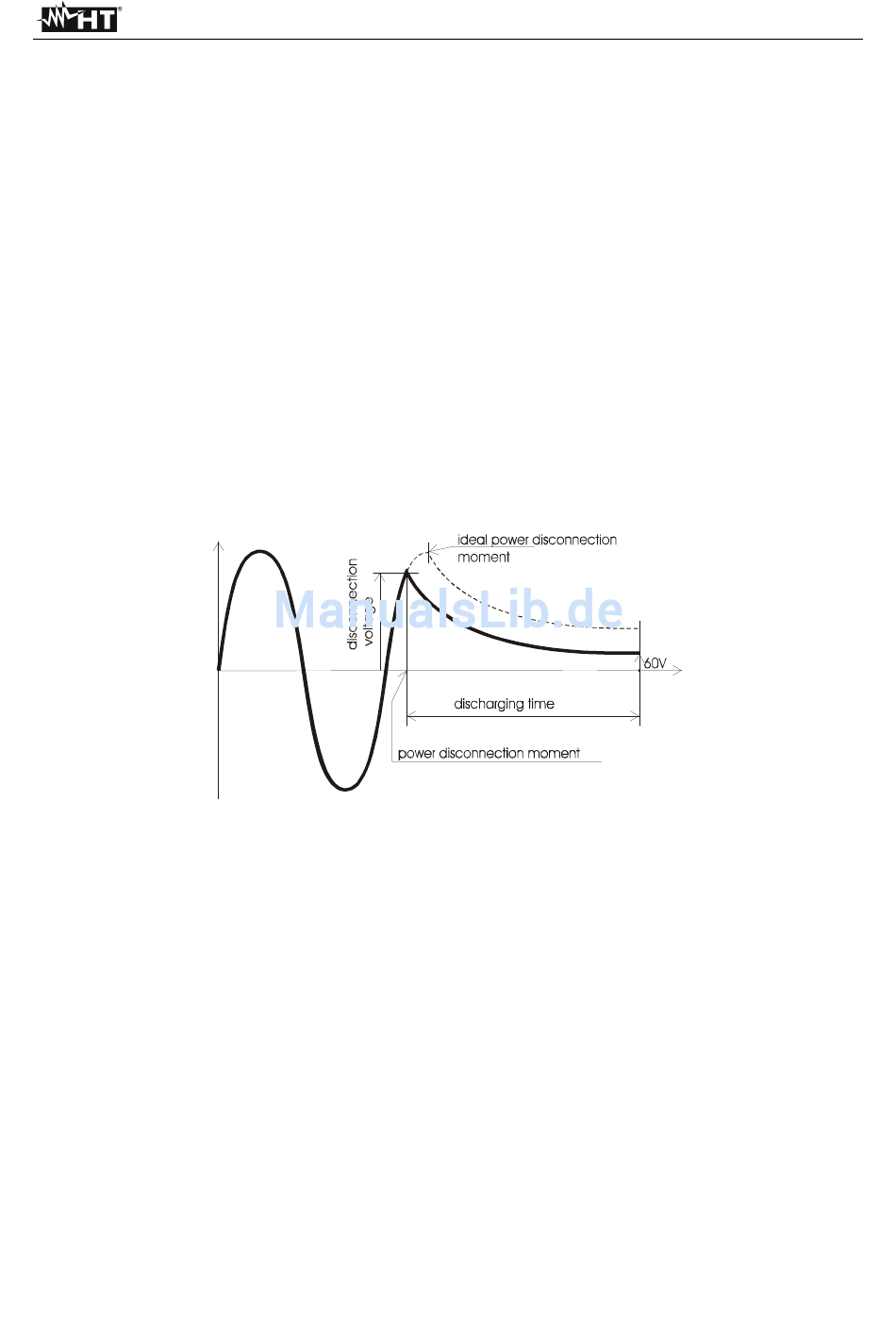

Abb. 12: Verlauf der Netzspannung am Stromversorgungsstecker
Wie wird die Messung durchgeführt:
1. Verbinden Sie das Instrument mit dem Prüfobjekt wie gezeigt in Abb. 14.
2. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie die DISCH TIME Funktion.
3. Wählen Sie eine externe Messung, Etau wird links im Display angezeigt (beziehen Sie
sich auf Abschnitt 4.2).
4. Drücken Sie START. Die TEST Led leuchtet auf.
5. Warten Sie, bis rdY im Zentral-Display erscheint.
6. Schalten Sie das Prüfobjekt von der Stromversorgung ab. Strt erscheint im Zentral-
Display und meldet, dass der Test ausgeführt wird. Lesen Sie das Ergebnis nach
Abschluss der Messung. Wenn die Entladezeit kürzer ist als 1s, wird das Ergebnis
durch zwei kurze Bieps angekündigt (erfolgreiche Prüfung); wenn länger als 1s dann ist
das Tonsignal andauernd (erfolglose Prüfung).
7. Drücken Sie STOP zum Abbruch des Tonsignales.
8. Drücken Sie SAVE um das Ergebnis abzuspeichern. Die Entladezeit und der
Grenzwert der Entladezeit werden gespeichert.
DE - 25
