5.3. CONTINUITY / WIDERSTANDSMESSUNG MIT 12V/ >10A ,
RLIM UND E204 MODUS
1. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie DURCHGANG 12V/10A~.
2. Verbinden Sie den 4-Leiter Messkabelstecker mit der Eingangsbuchse Continuity des
Instrumentes.
3. Verbinden Sie die Prüfleitungen mit dem Prüfobjekt.
4. Falls das Messkabel verlängert werden, ist es notwendig, eine getrennte Verlängerung
aus gleichartigen Kabeln zu jedem Leiter hinzuzufügen (siehe auch Kapitel optionales
Zubehör). Das Instrument führt die Messung von Widerstand und Spannungsfall nach
der Volt-Ampere Methode (4-Leiter) aus. Durch diese Messmethode wird der
Messleitungs- und Übergangswiderstand automatisch abgeglichen, weshalb es nicht
notwendig ist, das verwendete Messleitungskabel auf Null abzugleichen.
5. Durch Drücken der SET LIMIT/TIME Taste zweimal in schneller Folge und dann die
CLR Taste - kann der Mess- Modus RLIM, E204 eingestellt werden.
Beispiele:

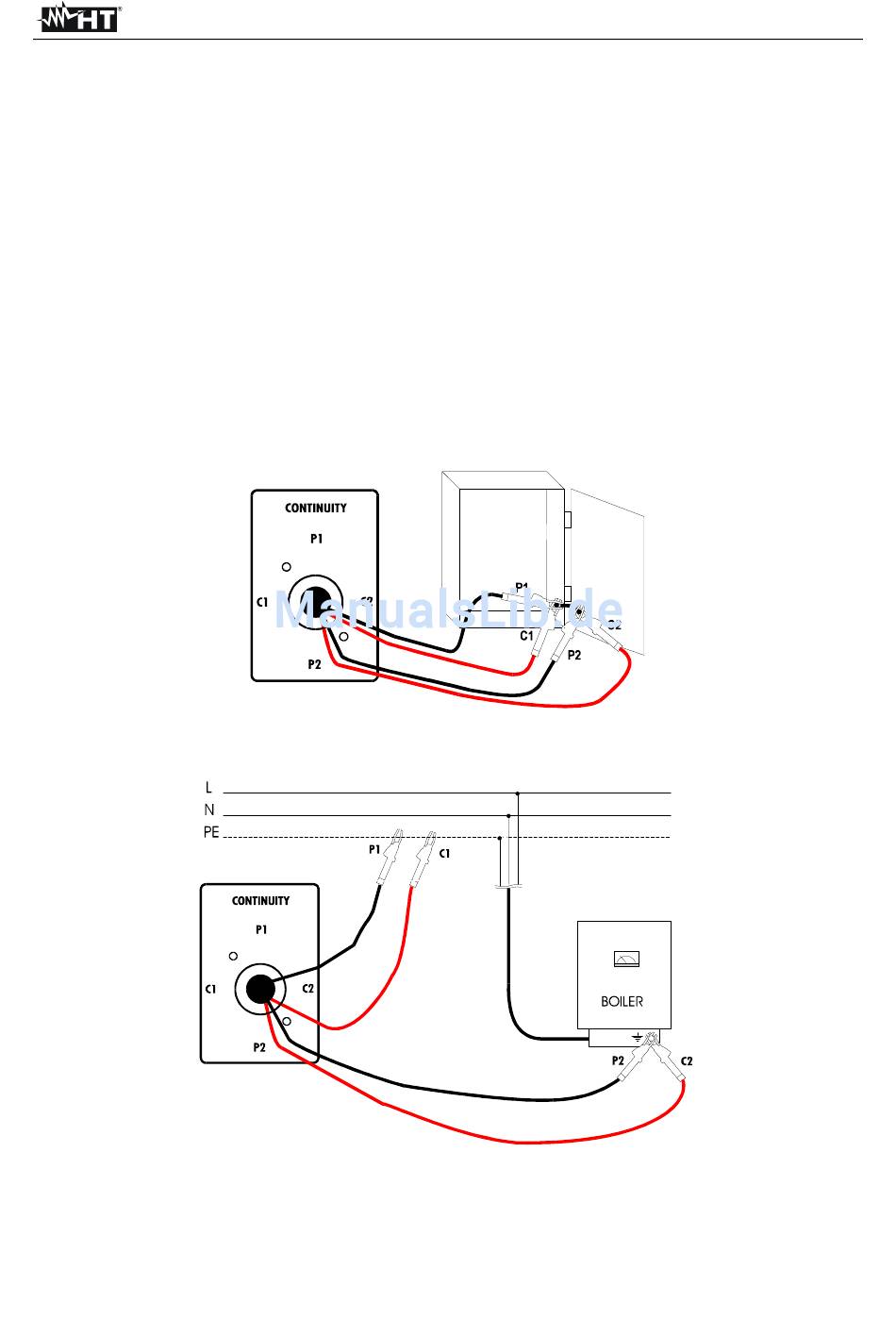

Abb. 6: Equipotentialwiderstand
Abb. 7: Equipotentialwiderstand
DE - 15
