Wie wird die Messung durchgeführt:
1. Verbinden Sie das Instrument mit dem Prüfobjekt wie in Abb. 19 gezeigt .
2. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie die DISCH TIME Funktion.
3. Wählen Sie die interne Messung, Itau wird links im Display angezeigt (beziehen Sie
sich auf Abschnitt 4.2).
4. Drücken Sie START. Die TEST Led leuchtet auf.
5. Warten Sie bis rdY im Zentral-Display erscheint. Schalten Sie das Prüfobjekt von der
Stromversorgung ab. Im Zentral-Display erscheint Strt anzeigend, dass die Messung
ausgeführt wird. Lesen Sie das Ergebnis nach dem Beenden der Messung. Wenn die
Entladezeit kürzer ist als 5s, wird das Ergebnis durch zwei kurze Bieps angekündigt
(erfolgreiche Prüfung); wenn länger als 5s dann ist das Tonsignal andauernd
(erfolglose Prüfung).
6. Drücken Sie STOP zum Abschalten des Tonsignals.
7. Drücken Sie SAVE um das Ergebnis abzuspeichern. Die Entladezeit und der
Grenzwert der Entladezeit werden gespeichert.
• Wenn keine Spannung am OUT Eingang angelegt ist, erscheint no V im
Zentral-Display für etwa 2 Sekunden.
• Wenn die Abschalt- Spannung kleiner ist als 50V, rpt erscheint im Zentral-
Display ⇒ wiederhole die beschriebene Prozedur.
• Wenn die Entladezeit zu lang ist (mehr als 20 Sekunden), wird die Messung
unterbrochen und die Meldung tout erscheint im Zentral-Display ⇒ timeout.
• Die gemessene Auslösezeit wird skaliert zu:
50V<Up<235V
235V<Up<425V
425V<Up<600V
b) Nicht lineares System

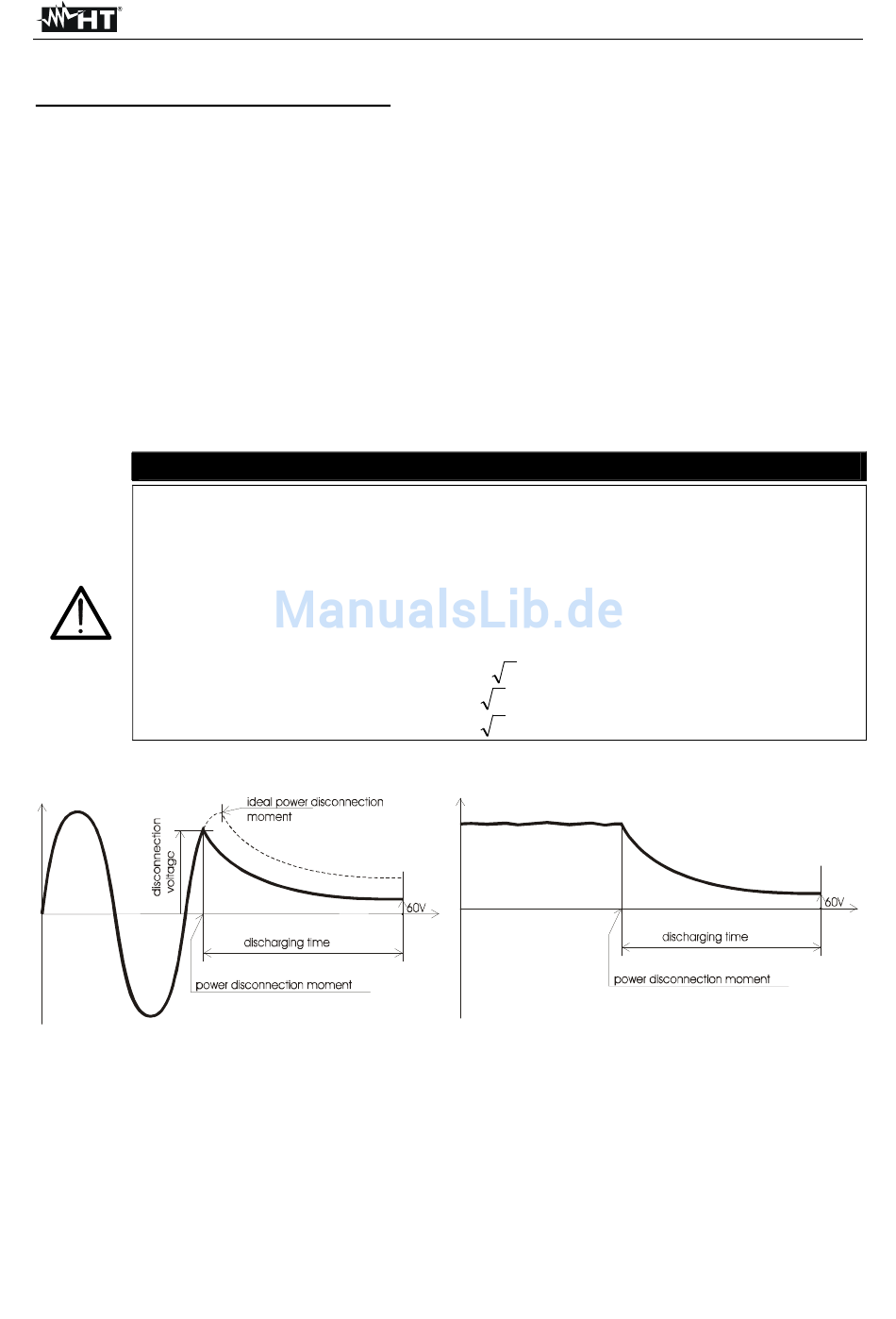

Abb. 17: Diagramm einer AC Spannung an
internen Schaltkreisen
Beide AC und/oder DC Spannungen können am geprüften Element vor Abschaltung der
Netzspannung anliegen. Wenn die Entladezeit Ergebnisse dicht beieinander liegen, was
bedeutet, daß eine DC Spannung vorhanden ist, dann genügen eine oder einige wenige
Messungen, um die Entladezeit zu bestimmen. Wenn die Ergebnisse voneinander entfernt
liegen, was bedeutet, daß WECHSELSTROM oder AC+DC Spannung vorhanden ist ,
müssen mindestens 20 Messungen durchgeführt werden. Die korrekte Entladezeit ist die
längste.
VORSICHT
(115V+10%) x 2 =
(230V+6%) x 2 =
(400V+6%) x 2 =
Abb. 18: Diagramm einer DC Spannung am
DE - 28
FULLTEST 4050
179V
344V
596Vp
Prüfelement
