2.3.
FRONT ANSICHT
Legende:
1 .. Anzeige der Mess Parameter.
2 .. Anzeige die ausgewählte Funktion.
3 .. LCD Anzeigen.
4 .. Funktionstasten:
CLR...... zum Löschen des Speichers
oder
gespeicherte
ungültig zu machen-
RCL...... Aufruf gespeicherter
Messwerte
SAVE ... speichern
nissen.
PRINT .. zum Start eines Ausdruck-
Vorgangs
5 .. SET↑ ↑ ↑ ↑ /↓ ↓ ↓ ↓ .zum Einstellen der Parameter
6 .. LED TIMER Display.
7 .. START Taste.
8 .. STOP Taste.
9 .. TEST Led zeigt an, dass die
Messung (2) ausgeführt wird.
10 Geerdeter Anschluss der Funktion
SPANNUNGSFESTIGKEIT
11 Anschluss der Funktion
SPANNUNGSFESTIGKEITS- 1000V
12 R-ISO 500V DC Anschlüsse.
13 DURCHGANGS- Funktion
Anschlüsse.
14 Fernsteuerungs-Verbindungsstecker .

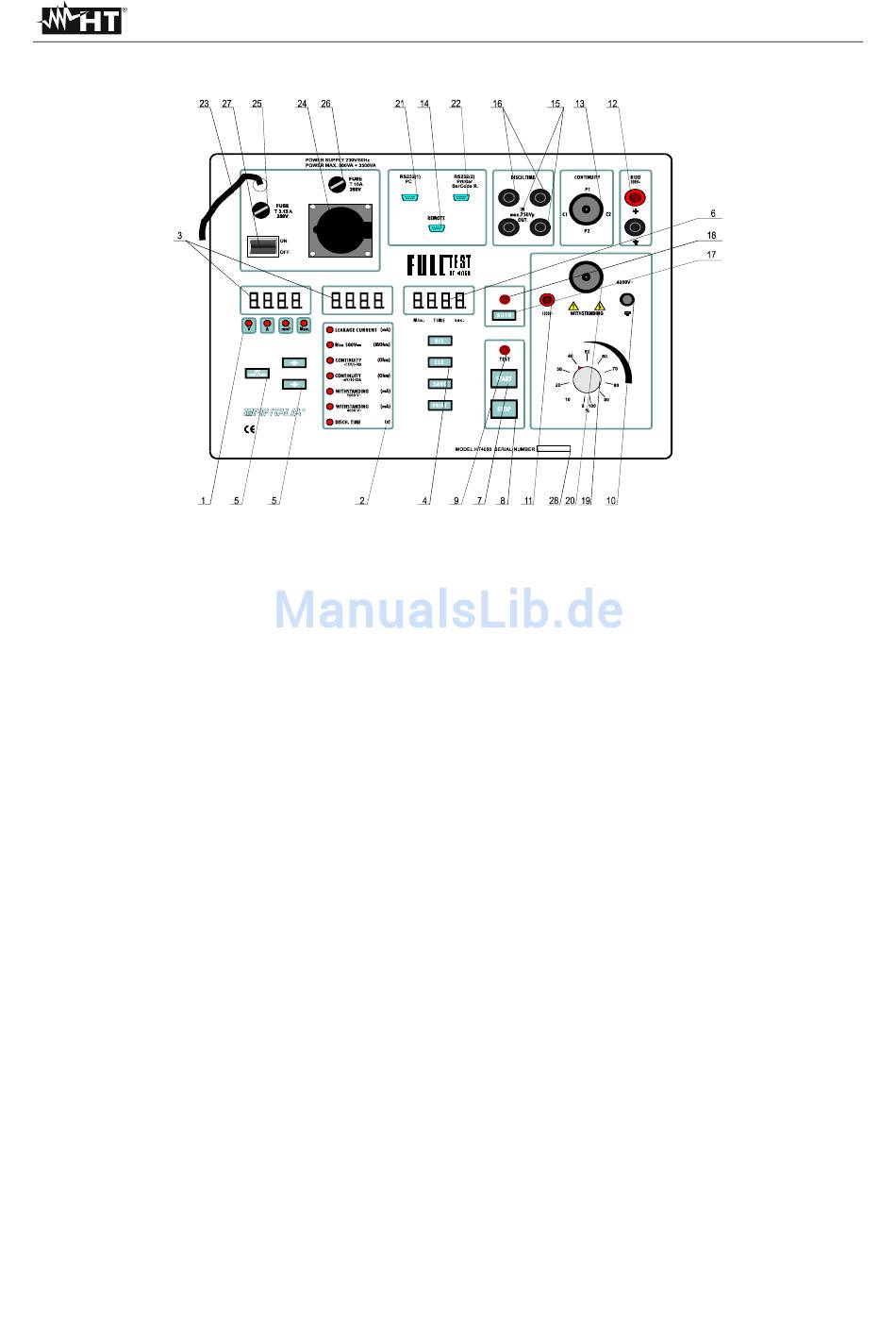

Abb. 2: Frontansicht
um
das
zuletzt
Ergebnis
von
Testergeb-
15 Eingang OUT Anschlüsse (Entladezeit
am Netzstecker
/Versorgungsspannungs- Check).
16 Eingang IN Anschlüsse (Entladezeit
an internen Bauteilen).
17 AUTO Taste (nur für Service).
18 Led für Automatik- Funktion.
19 Regler zur Auswahl der
Spannungshöhe (Funktion
SPANNUNGSFESTIGKEIT 0÷4000V).
20 Anschluss HV (Hochspannung) der
Funktion SPANNUNGSFESTIGKEIT
0 ÷ 4000V.
21 RS232-1/PC Verbindungsstecker .
22 RS232-2/DRUCKER
LESER Verbindungsstecker .
23 Stromversorgung Eingangs-Kabel.
24 Prüfdose für Differenzstrommessung
(MAX 16A, 3700VA).
25 Sicherung
T3.15A
Ausgangskontakt).
26 Sicherung für den Ausgang T 16A
(230V).
27 ON/OFF EIN/AUS Netzschalter.
28 Seriennummer des Instrumentes.
EN - 7
FULLTEST 4050
BARCODE-
(230V)
(außer
für
den
