Wie wird die Messung durchgeführt :
1. Verbinden Sie das Instrument mit dem Prüfobjekt wie in Abb. 19 gezeigt.
2. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) wählen Sie die DISCH TIME Funktion.
3. Stellen Sie die interne Messung ein, IoFF wird links im Display angezeigt (beziehen Sie
sich auf Abschnitt 4.2).
4. Drücken Sie START. Die TEST Led leuchtet auf.
5. Warten Sie bis rdY im Zentral-Display erscheint. Schalten Sie das Prüfobjekt von der
Stromversorgung ab, Strt erscheint im Zentral-Display, was bedeutet, dass die
Messung ausgeführt wird. Lesen Sie das Ergebnis nach Abschluss der Messung.
Wenn die Entladezeit kürzer ist als 5s, wird das Ergebnis durch zwei kurze Bieps
angekündigt (erfolgreiche Prüfung); wenn länger als 5s dann ist das Tonsignal
andauernd (erfolglose Prüfung).
6. Drücken Sie STOP zum Abbruch des Tonsignal.
7. Wiederholen Sie die Messung mindestens 20 mal und drücken schließlich SAVE, um
das Ergebnis abzuspeichern. Das höchste Ergebnis unter allen ausgeführten
Messungen wird abgespeichert, sowie der Grenzwert der Entladezeit.
• Wenn keine Spannung am OUT Eingang anliegt, erscheint nach ungefähr
2 Sekunden im Zentral-Display no_U.
• Wenn wegen einer Abschaltung der momentane Spannungswert niedriger
ist, als 50Vp, erscheint im Zentral-Display rPt - wiederhole die beschriebene
Prozedur.
• Wenn die Entladezeit zu lang ist (mehr als 20 Sekunden), wird die Messung
gestoppt und die Meldung tout erscheint im Zentral-Display => timeout.

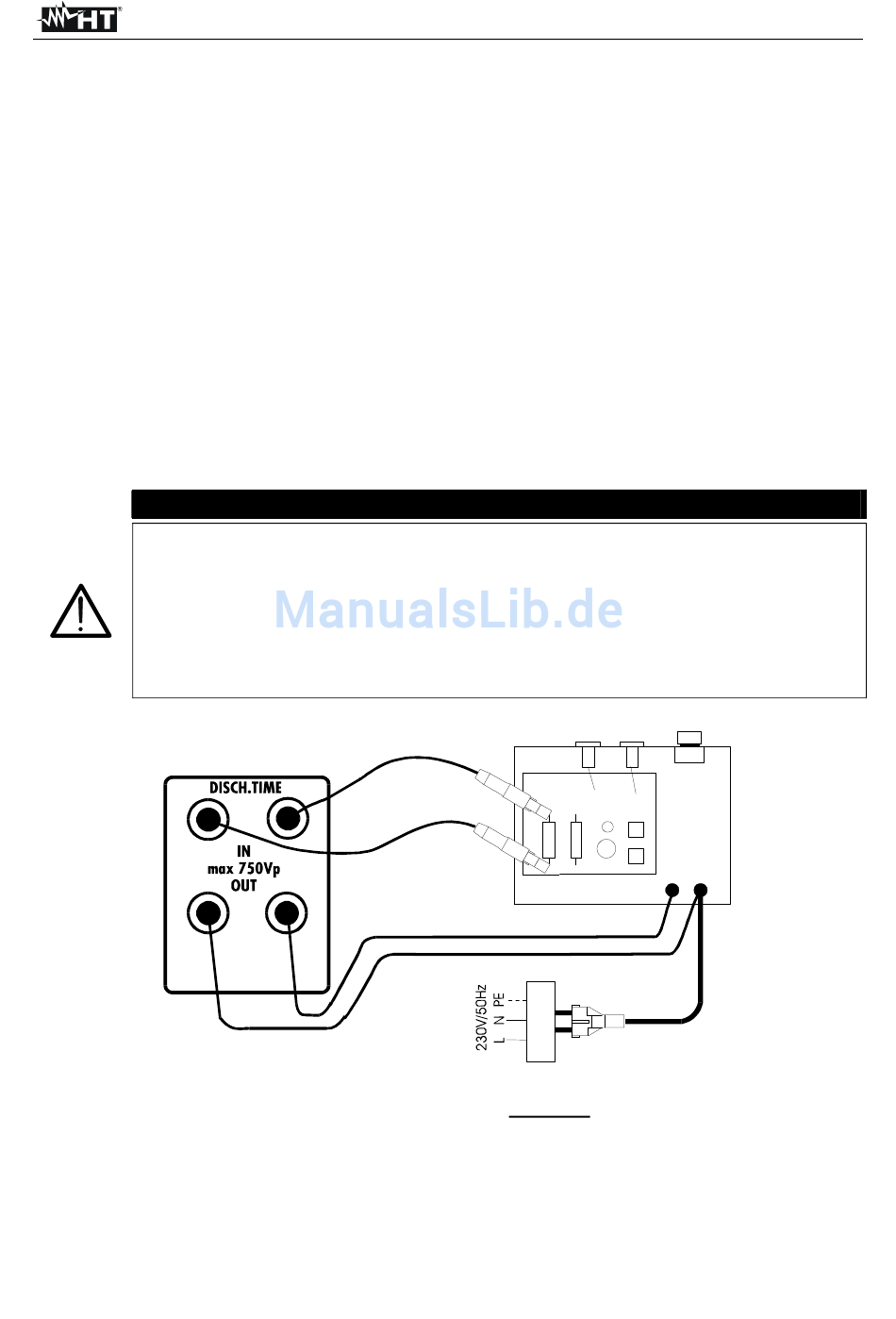

Abb. 19: Entladezeit Messung an internen Elementen
