Alimentazione di tensione 12 V

Disporre le linee elettriche e i dispositivi di comando e di com-
mutazione delle stufe all'interno del veicolo in modo tale che,
in normali condizioni d'esercizio, il perfetto funzionamento de-
gli stessi non risulti compromesso. Tutte le linee che portano
all'esterno devono essere posate con paraspruzzi in corrispon-
denza dell'apertura.
Prima di iniziare lavori sulle parti elettriche, staccare l'appa-
recchio dall'alimentazione di corrente. Non basta spegnere
l'unità di comando!
In caso di lavori di saldatura elettrica sulla carrozzeria, stacca-
re il collegamento della stufa dalla rete di bordo.
La stufa è provvista di protezione contro l'inversione di
polarità. Se si collega la stufa invertendo la polarità, i
LED non funzionano. Una volta ripristinata la giusta polarità,
si può continuare a utilizzare l'apparecchio.
Per garantire un'alimentazione elettrica ottimale, è neces-
sario collegare la stufa alla rete di bordo protetta mediante
fusibili (impianto elettrico centrale 10A) con un cavo da
2 x 2,5 mm² (per lunghezze superiori a 6 m, con un cavo da
2 x 4 mm²). Considerare eventuali cadute di tensione nella li-
nea di alimentazione. Collegare il filo negativo alla massa cen-
trale. In caso di collegamento diretto alla batteria, proteggere
il filo positivo e quello negativo. Per i collegamenti (40, 41),
si consiglia l'utilizzo di spine piatte femmine completamente
isolate da 6,3 mm.
Non collegare altre utenze alla linea di alimentazione!
Se si utilizzano alimentatori o apparecchi di rete, assicu-
rarsi che forniscano una tensione in uscita regolata com-
presa tra 11 V e 15 V e che l'oscillazione della tensione alter-
nata sia < 1,2 Vpp. Per i vari casi d'applicazione si consiglia
l'uso di caricabatterie automatici Truma. Rivolgersi al proprio
rivenditore. Utilizzare altri caricabatteria solo con una batteria
da 12 V come buffer.

Sensore temperatura ambiente

Inserire il connettore del cavo di collegamento sull'attacco (46)
(non occorre fare attenzione alla polarità).
Elementi di comando / Sistema di
condizionamento
Sono possibili le seguenti combinazioni di collegamento.
Elementi di comando analogici
1 Unità di comando Combi CP plus ready
CP classic (stufa senza resistenze elettriche)
o
1 Selettore alimen- Combi E CP plus ready
tazione energetica (stufa con resistenze elettriche)
CP E classic
Elementi di comando digitali
1 Unità di comando Combi (E) CP plus ready
CP plus (stufa con/senza resistenze
elettriche)
e
1 Sistema di Sistemi idonei – v. Istruzioni per
condizionamento l'uso Unità di comando CP plus
Inserire e bloccare il connettore del rispettivo cavo di collega-
mento in uno degli attacchi (47 o 48).
34

Alimentazione di tensione 230 V ~

(Combi E – con resistenze elettriche)
Il collegamento elettrico a 230 V
to esclusivamente da un tecnico qualificato (in Germa-
nia, ad es., secondo la direttiva VDE 0100, parte 721 o la nor-
ma IEC 60364-7-721). Le avvertenze per l'esecuzione del
collegamento elettrico qui riportate non sono rivolte a persone
inesperte, ma rappresentano informazioni supplementari per
personale qualificato!
Effettuare il collegamento con cautela facendo attenzione ai
colori!
Per operazioni di manutenzione o riparazione è necessario do-
tarsi di un sezionatore per il disinserimento di tutti i poli dalla
rete con una distanza di contatto di almeno 3,5 mm.
Effettuare il collegamento alla rete con il cavo di silicone da
150 cm ad un cavo protetto da almeno 10 A (meglio 16 A).

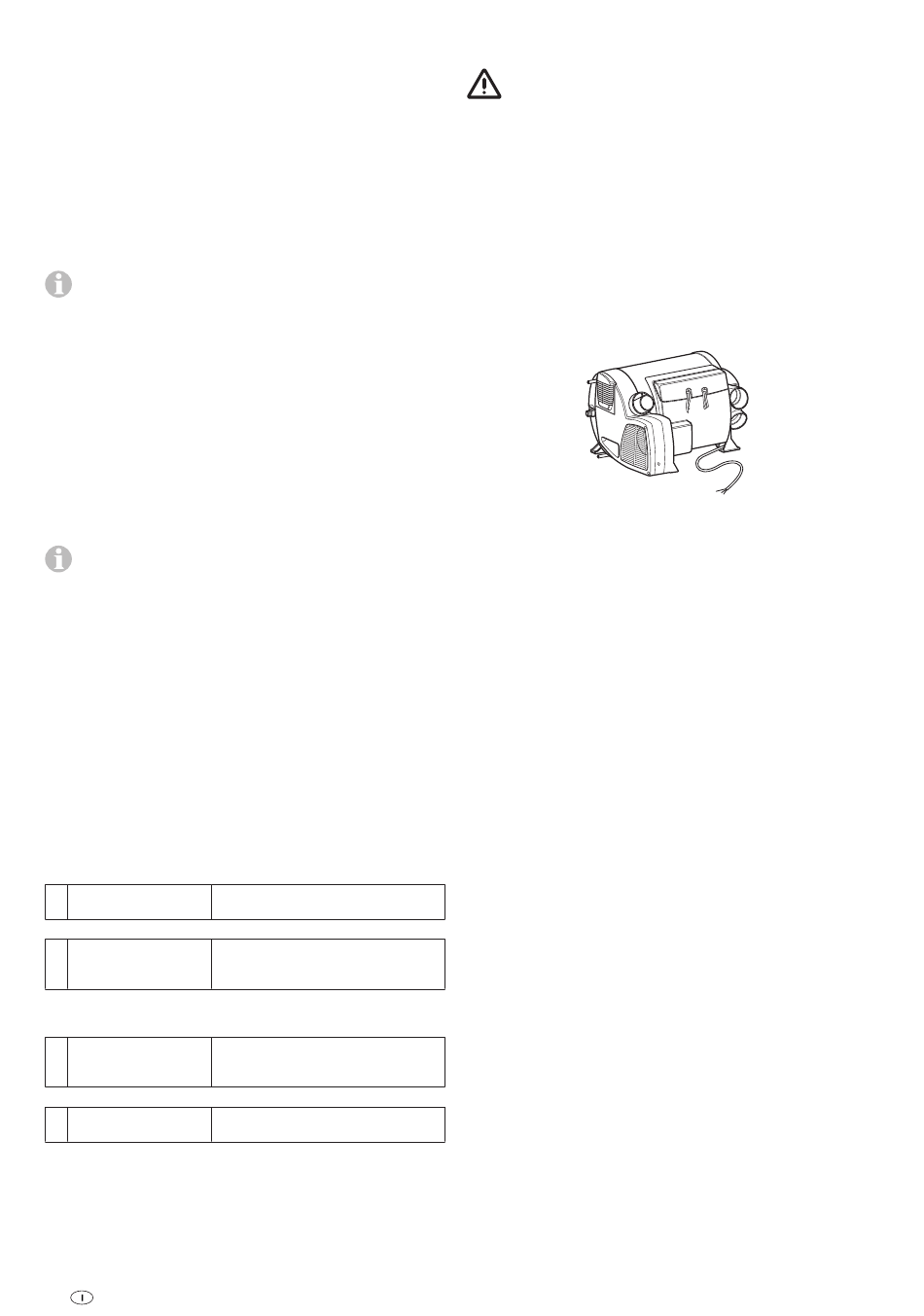

Figura 23
Tutti i cavi devono essere assicurati con delle fascette.

Prova di funzionamento

Dopo l'installazione, verificare la tenuta del tubo di alimen-
tazione del gas secondo il metodo a caduta di pressione.
Presentare un certificato di prova (in Germania, ad es., in con-
formità al protocollo DVGW G 607).
Controllare quindi tutte le funzioni dell'apparecchio, in parti-
colare lo scarico dell'acqua, facendo riferimento alle istruzioni
per l'uso. La garanzia non copre i danni dovuti al gelo!
Le istruzioni per l'uso devono essere consegnate al detentore
del veicolo.

Avvertenze

L'installatore o il proprietario del veicolo dovrà applicare l'ade-
sivo giallo di avviso fornito con la stufa in un punto del veicolo
ben visibile a tutti gli utilizzatori (ad es. sulla porta dell'arma-
dio)! Gli eventuali adesivi mancanti possono essere richiesti a
Truma.
~
deve essere esegui-
