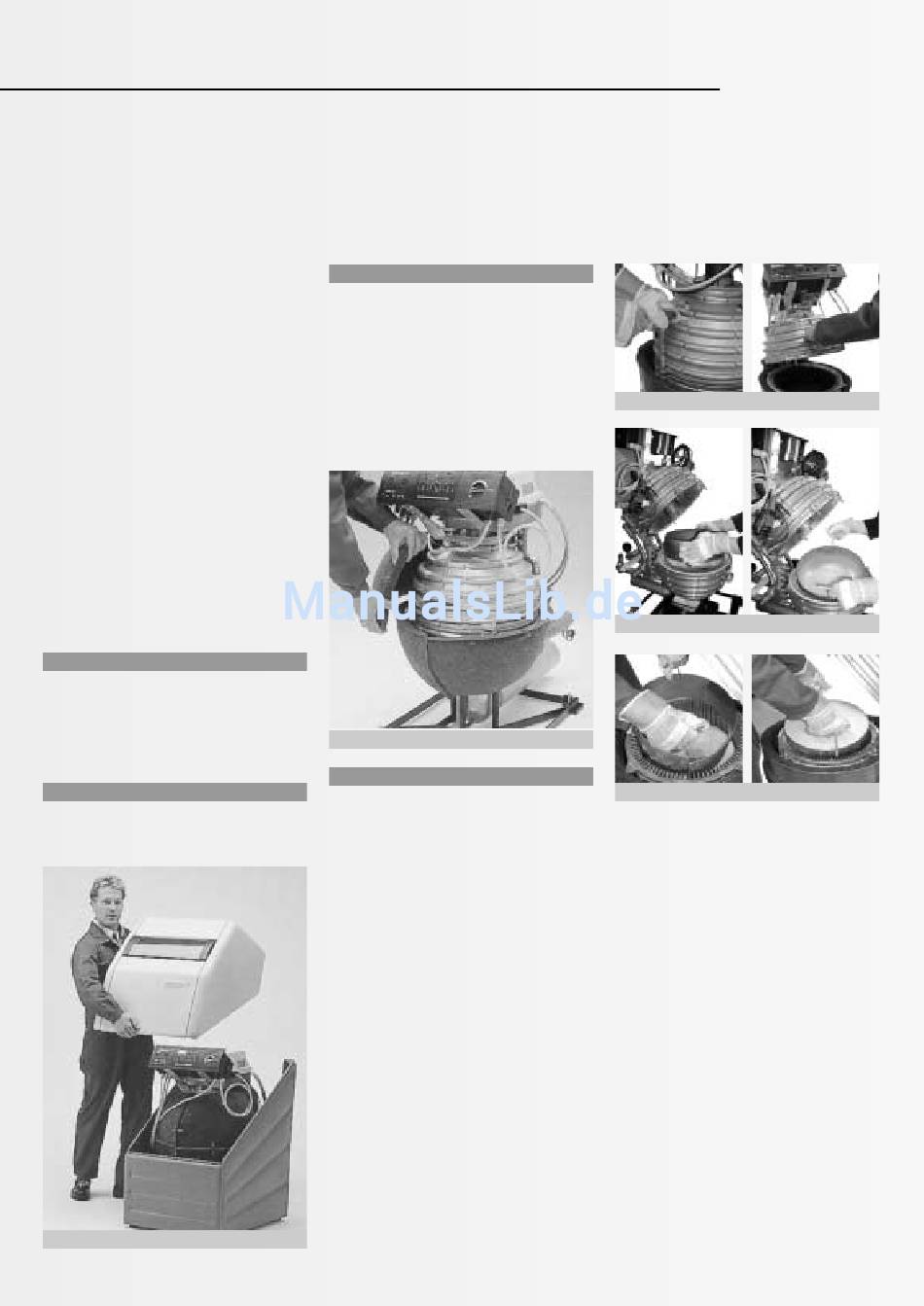

K a p i t e l 5 : Wa r t u n g u n d R e i n i g u n g
Die regelmäßige Wartung der Heizung senkt
den Energieverbrauch und garantiert eine
lange Lebensdauer sowie den störungsfreien
Betrieb der Anlage. Deshalb ist nach der Heiz-
anlagenverordnung mindestens einmal im Jahr
die Wartung durch einen sachkundigen Fach-
handwerker durchzuführen. Um die regel-
mäßige Durchführung zu gewährleisten,
empfiehlt sich der Abschluss eines War-
tungsvertrages.
Sinnvollerweise sollte diese Wartung entwe-
der unmittelbar vor oder nach der Heizperiode
erfolgen. Die folgenden Seiten geben Auskunft
darüber, welche Arbeiten durchzuführen sind.
Am Ende des Kapitels befindet sich außerdem
eine Checkliste zum schnellen Erkennen von
Fehlern und deren Behebung für den Fall, dass
der Heizkessel wider Erwarten einmal nicht
funktionieren sollte.
Schalldämmhaube abnehmen
Für die Wartung ist es erforderlich, zunächst
die Schalldämmhaube des Kessels zu entfer-
nen. Die Schalldämmhaube sitzt auf der Kes-
selverkleidung und lässt sich einfach abheben
(Bild 5.1).

Kesselverkleidung abnehmen

Die Kesselverkleidung steckt in den Ecken in
vier Halterungen. Sie lässt sich durch Anheben
entfernen.
Bild 5.1: Schalldämmhaube abnehmen

Isolierformteile abnehmen

Die Isolierformteile des Kessels werden durch
zwölf Maulklemmen fixiert. Für die Wartung
genügt es, wenn die beiden oberen Formteile
abgenommen worden. Die entsprechenden
Maulklemmen werden dazu an den verchrom-
ten Metallbügeln zusammengedrückt und ent-
fernt. Nach dem Abnehmen der Klemmen kön-
nen die beiden oberen Formteile abgenommen
werden (Bild 5.2).
Bild 5.2: Isolierformteile abnehmen
Brennkammer öffnen
Achtung: Nur nach Abschalten des Bren-
ners und Abkühlung des Kesselkörpers
Zum Öffnen der Brennkammer müssen vier
Innensechskantschrauben M8 entfernt werden
(Bild 5.3). Die Brennkammer kann nun nach
oben aufgeklappt werden. Eine Luftdruckfeder
unterstützt den Öffnungsvorgang und hält die
obere Kesselhälfte während der Wartung
offen. In der unteren Kesselhälfte befindet sich
der halbrunde Brennkammereinsatz mit feuer-
fester Prallplatte. Zum Reinigen der Brennkam-
mer wird diese nach oben herausgenommen,
auf eventuelle Schäden untersucht und gege-
benenfalls erneuert (Bild 5.4).
Erforderliches Werkzeug: Sechskant-
schlüssel SW 8, Brennkammerschlüssel
Bild 5.3: Brennkammer öffnen
Bild 5.4: Einsatz herausnehmen A1 BO 20i
Bild 5.5: Einsatz herausnehmen A1 BO 35i
[ 17 ]
