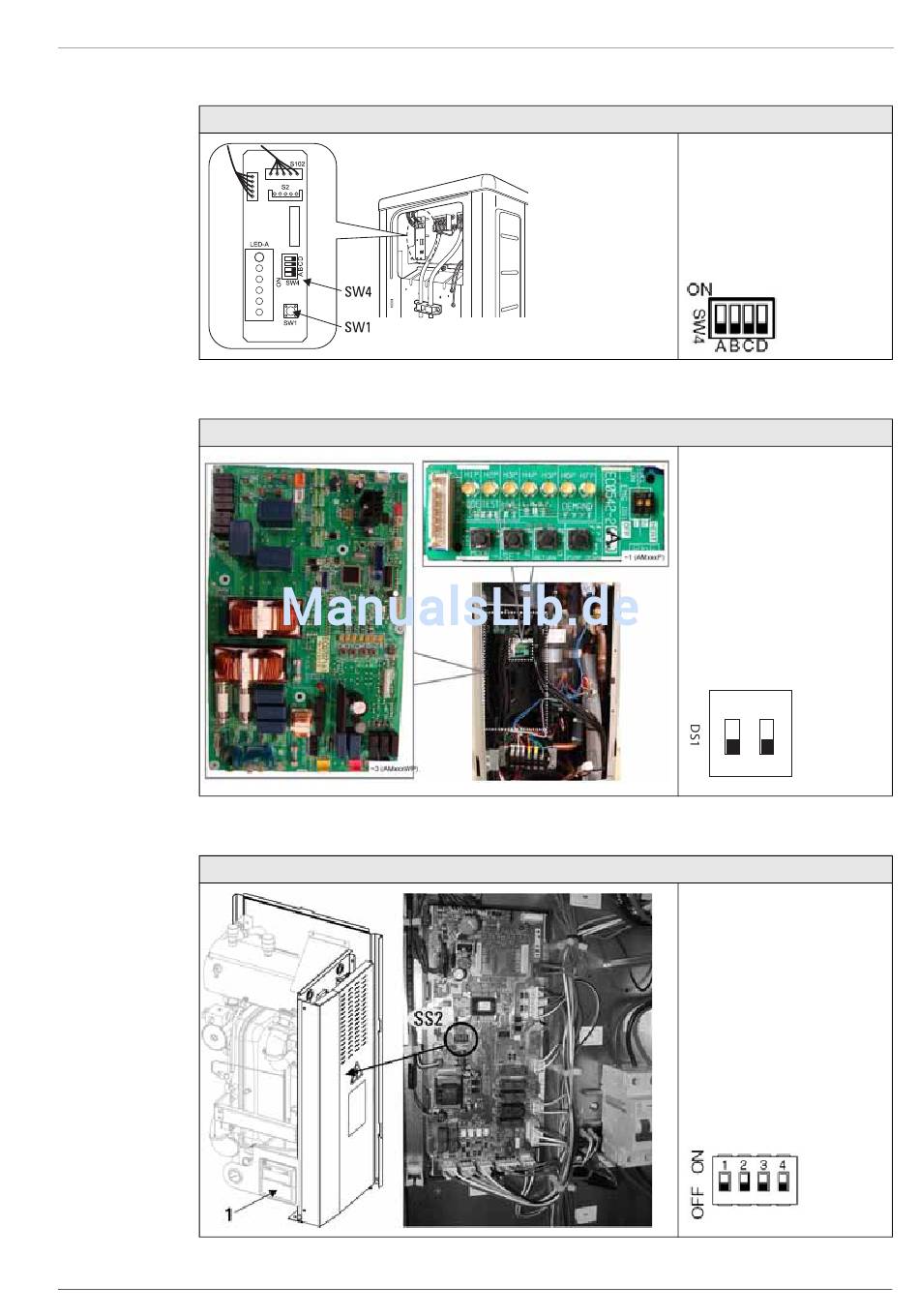

Lage der DIP-Schalter und der Benutzerschnittstelle

Outdoor-Modul (RRHQ) 6-8 kW
Bild 5-1
Outdoor-Modul (RRHQ) 11-16 kW
Bild 5-3
Indoor-Modul (RKHB)
Bild 5-5
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
Position Schalter RRHQ 6-8 kW
Position Schalter RRHQ 11-16 kW
Position Schalter und Benutzerschnittstelle Indoor-Modul (RKHB)
5 x Inbetriebnahme
SW4 DIP-Schalter
Bild 5-2 Werkseinstellung SW4
DS1 DIP-Schalter
ON
1 2
Bild 5-4 Werkseinstellung DS1
1 Benutzerschnittstelle Regelung
SS2 DIP-Schalter
Bild 5-6 Werkseinstellung SS2
