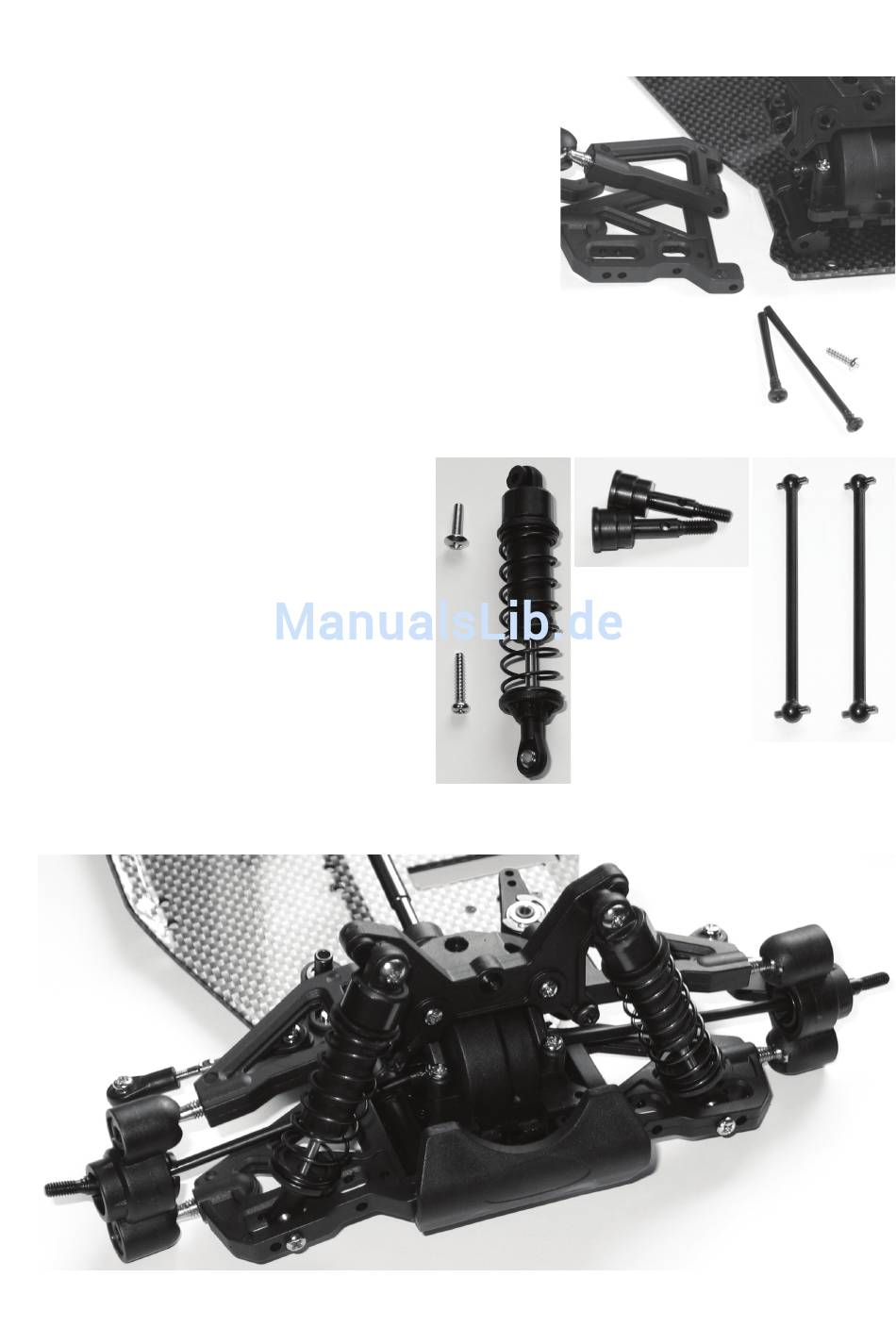

h) Vorderachse: Dämpferbrücke, Querlenker, Stoßdämpfer
Kontrollieren Sie, ob das Kugellager „K1" richtig im Achsschenkel sitzt
und setzen Sie die Rad-Steckachsen (D) in die Achsschenkel ein.
Fügen Sie den Antriebsknochen (E) zwischen Differenzial und Rad-
Steckachse ein.
Die vordere Dämpferbrücke wird mit zwei Schneidschrauben (A)
(Gewindelänge 10mm) am Differenzial befestigt. Anschließend wird
jeder der beiden Querlenker jeweils mit zwei Steckschrauben (B und
C) wie im Bild gezeigt montiert (die lange Steckschraube ist für den
unteren Querlenker, die kurze für den oberen).
Montieren Sie dann den vorderen Rammschutz mit zwei Senkkopf-
A
schrauben (Gewindelänge 8mm). C
Zuletzt werden die beiden Stoßdämpfer (F) montiert.
B
Die M3x12-Schraube (G) dient zur Fixierung des
Stoßdämpfers an der Dämpferbrücke, die Schneid-
schraube (H, Gewindelänge 15mm) am Querlenker.
F
D
Drehen Sie die Schrauben nicht mit Gewalt fest!
E
Fixieren Sie den Stoßdämpfer an der linken und rech-
ten Fahrzeugseite an den gleichen Montage-
G
positionen/Löchern.
Achten Sie außerdem darauf, dass die Kunststoff-
hülse am oberen Ende des Stoßdämpfers zur
Dämpferbrücke hin liegt, da sich der Stoßdämpfer
sonst nicht frei bewegen kann.
H
