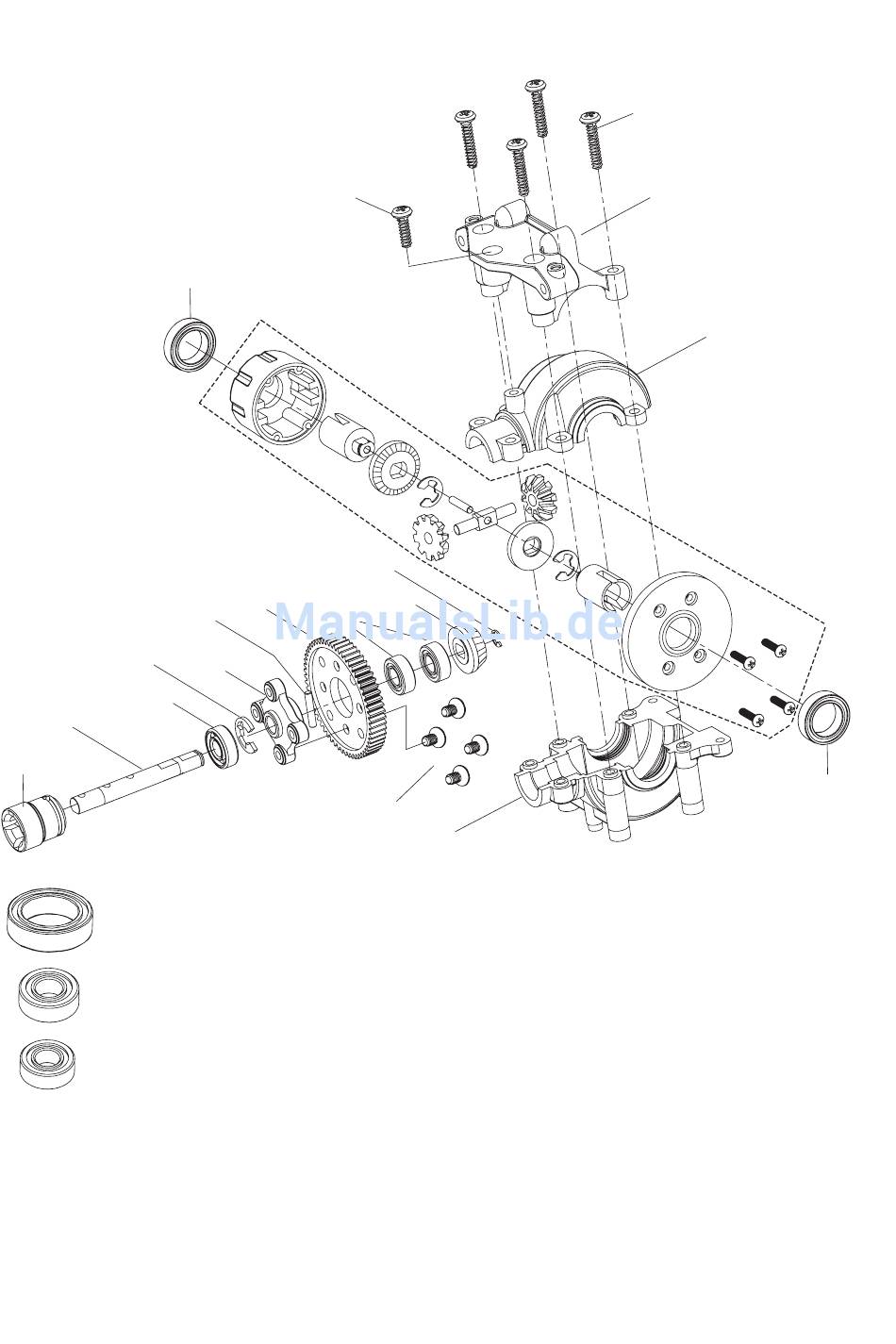

b) Achterste differentieel

SR2
K2
AC2
A5
K1 (Ø10 x Ø15 x 4)
K2 (Ø5 x Ø11 x 4)
K3 (Ø5 x Ø10 x 4)
Let er op de juiste kogellagers te gebruiken. Het kogellager „K3" is iets kleiner dan„K2" en wordt op de kant tussen
borgring „SR2" en kunststof huls „A5" gestoken.
Het onderdeel „A4" is het eigenlijke tandwiel-differentieel en is vooraf gemonteerd.
S1 (10mm)
K1
Z2
ST2
K3
A6
SR1
Z1
S3
A3
S2 (15mm), 4x
A1
A2
A4
K1
